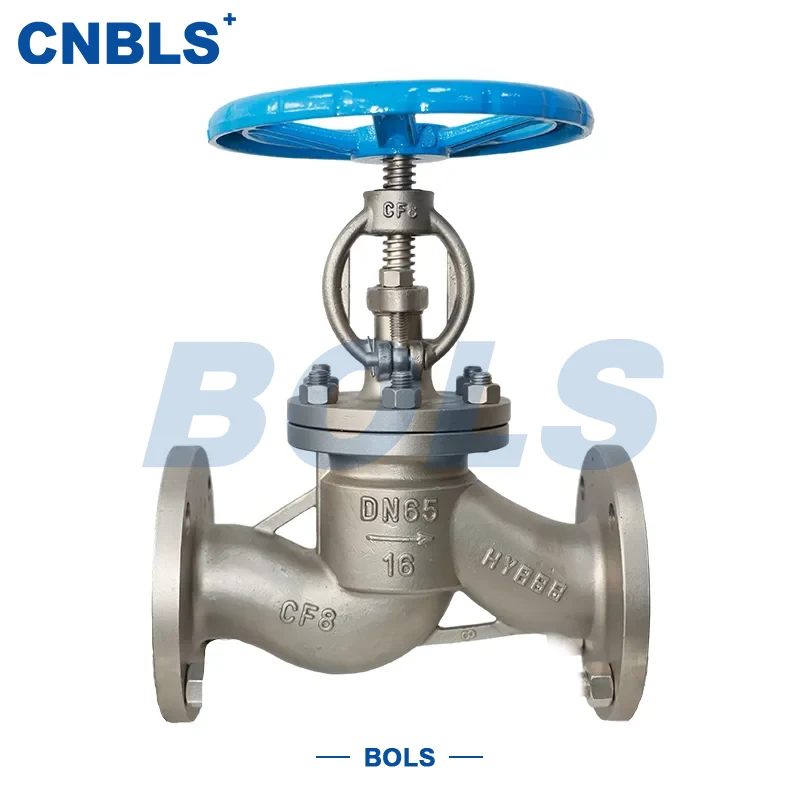

الفولاذ المقاوم للصدأ مزورة الصلب شفة صمامات الكرة الأرضية

يتم تصنيع صمامات الكرة الأرضية ذات شفة الفولاذ المقاوم للصدأ باستخدام تقنية تزوير متكاملة وتنتمي إلى صمامات إغلاق وتنظيم عالية القوة. ويتكون الهيكل الأساسي من هيكل من الفولاذ المقاوم للصدأ وغطاء محرك السيارة ومجموعة القرص. يحقق الصمام تحكمًا موثوقًا في التشغيل والإيقاف وتنظيم التدفق الدقيق عن طريق دفع القرص لأعلى ولأسفل عبر ساق الصمام.

بالمقارنة مع الصمامات الفولاذية المصبوبة التقليدية، تتميز الصمامات الكروية ذات الحافة الفولاذية المصنوعة من الفولاذ المقاوم للصدأ بكثافة مواد أعلى وقوة ميكانيكية أكبر ومقاومة تأثير أكثر استقرارًا. مع الفولاذ المقاوم للصدأ المقاوم للتآكل وهيكل الختم الناضج، يمكن للصمامات أن تعمل لفترة طويلة في بيئات الوسائط ذات درجة الحرارة العالية والضغط العالي والتآكل. تم تصميمها وتصنيعها وفقًا لمعايير GB وAPI وASME وغيرها من المعايير، فهي تستخدم على نطاق واسع في النفط والغاز والمواد الكيميائية عالية الضغط ومحطات الطاقة والأنظمة البحرية، حيث تعمل مكونات التحكم الرئيسية لخطوط أنابيب الضغط العالي.

الهيكل الأساسي وميزات الأداء

■ يتم إنتاج الجسم وغطاء المحرك المتكامل من خلال قالب مفتوح أو قالب مغلق، مع بنية داخلية كثيفة وخالية من مسامية الصب. ويتفوق الاستقرار الهيكلي على الصمامات المصبوبة تحت الضغط المتقلب أو ظروف التأثير.

■ ممر التدفق المستقيم يعمل التصميم المستقيم القياسي على تقليل مقاومة التدفق المحلي ويوفر المزيد من تنظيم التدفق الخطي، وهو مثالي لأنظمة العمليات التي تتطلب تحكمًا مستقرًا.

■ هيكل OS&Y الخارجي اللولبي والمقرن يسمح تصميم الجذع المرتفع بمراقبة واضحة لموضع الصمام. يتم عزل الخيوط الجذعية عن الوسط، مما يطيل عمر الخدمة.

■ حلول الختم المتعددة يتوفر الختم الصلب المعدني أو الختم الناعم PTFE بناءً على ظروف الخدمة، مما يتيح للصمامات تغطية كل من تطبيقات الضغط العالي ودرجات الحرارة العالية والتطبيقات المتوسطة النظيفة.

المعلمات التقنية الأساسية

تكوين المواد الرئيسية للجسم وغطاء المحرك

الجسم وغطاء محرك السيارة

تقليم وختم

● ساق الصمام: فولاذ مقاوم للصدأ بدرجة 316 أو 17-4PH

● المقعد/القرص: طبقة صلبة من الأقمار الصناعية أو مادة مانعة للتسرب للجسم

● التعبئة: الجرافيت المرن أو النوع المقوى PTFE

● حشية الحافة: حشية جرح حلزونية / حشية حلقة PTFE / RJ

مع نظام المواد المذكور أعلاه، تحقق صمامات الكرة الأرضية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ أداءً متوازنًا في مقاومة التآكل واستقرار الختم.

خيارات التشغيل والاتصال

مع التكوين المناسب للمشغل، يمكن أن تعمل صمامات الكرة الأرضية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ بثبات في الأنظمة الآلية.

إرشادات الاختيار الرئيسية

الاختيار حسب فئة الضغط

● بالنسبة لـ PN100 وما فوق أو الضغط المتقلب: يفضل الهيكل المطروق

● للضغط العالي جدًا: يوصى باستخدام وجه شفة RJ

اختيار المواد عن طريق التآكل

● الخدمات العامة: 304

● خدمة الكلور أو الحمض: 316 لتر

● بالنسبة لدرجة الحرارة المرتفعة: تحقق من الإجهاد المسموح به للمادة

الاختيار عن طريق متطلبات الختم

● درجة حرارة عالية، ضغط مرتفع، تحتوي على جزيئات: ختم معدني صلب

● خدمة نظيفة مع مراقبة صارمة للتسرب: ختم ناعم من مادة PTFE

المطابقة حسب وضع التشغيل

● DN≥80 وتردد التشغيل المنخفض: يدوي

● التحكم عن بعد أو التحكم الآلي: كهربائي/هوائي

● الضغط العالي ذو التجويف الكبير: تروس مخروطية

التركيب والتشغيل والصيانة

تثبيت

● التحقق من توافق الطراز وفئة الضغط والمواد

● التحقق من عدم وجود أضرار ميكانيكية على الأسطح المزورة

● قم بالتثبيت في اتجاه التدفق المحدد على الجسم: مدخل منخفض، ومخرج مرتفع

التكليف والتشغيل

● قم بالتشغيل يدويًا بسلاسة وببطء لتجنب الاصطدام

● إجراء اختبار عدم التحميل والضغط خطوة بخطوة للصمامات الكهربائية/الهوائية

● ضمان عدم التسرب قبل بدء تشغيل أنظمة الضغط العالي

صيانة

● قم بفحص وصلات الحشو ووصلات الحافة بشكل منتظم

● يوصى باختبارات UT/MT غير المدمرة للخدمة طويلة الأمد

● قم بإصلاح أسطح إغلاق القرص والمقاعد في حالة انخفاض أداء التنظيم

إعادة التشغيل بعد إيقاف التشغيل

● التحقق من التشغيل السلس عن طريق الدوران اليدوي قبل بدء التشغيل

● قم بإجراء اختبار الغلاف والختم إذا لزم الأمر

● يتم وضعه في الخدمة فقط بعد اجتياز الفحص

التطبيقات

مع الهيكل المطروق عالي القوة ونظام الختم الموثوق به، تُستخدم صمامات الكرة الأرضية ذات الحافة الفولاذية المقاومة للصدأ على نطاق واسع في:

● نقل النفط والغاز

● مصانع الكيماويات ذات الضغط العالي

● أنظمة الطاقة الحرارية والنووية

● المنصات البحرية والبحرية

● خطوط أنابيب عملية الضغط العالي ودرجة الحرارة العالية
