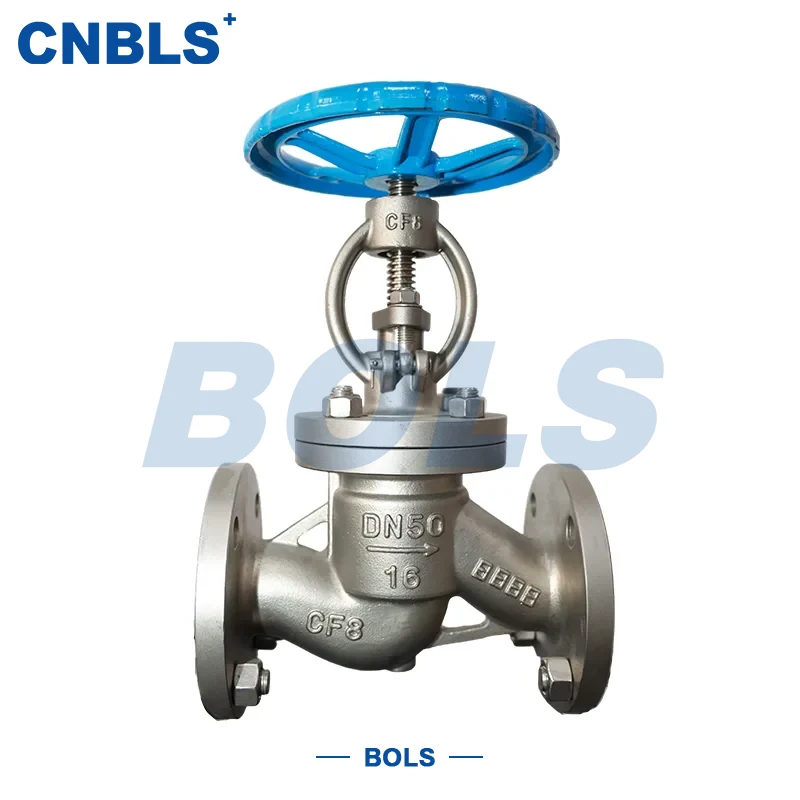

صمامات الكرة الأرضية الفراغية المصنوعة من الفولاذ المقاوم للصدأ

تعد صمامات الكرة الأرضية الفراغية المصنوعة من الفولاذ المقاوم للصدأ من المعدات الأساسية التي لا غنى عنها للإغلاق والتنظيم في أنظمة التفريغ. مبدأ العمل الأساسي الخاص به هو دفع القرص لأعلى ولأسفل عبر ساق الصمام، مما يحقق التحكم الدقيق في التشغيل والإيقاف لخط أنابيب التفريغ، ويمنع بشكل أساسي تسرب الغاز الخارجي ويضمن تفريغ النظام المستقر.

الصمام مصنوع من الفولاذ المقاوم للصدأ بالكامل مع هيكل حصري مصمم لصمامات التفريغ من سلسلة NKJ. تعتمد أسطح الختم تقنية تصلب السبائك الصلبة، والتي يمكنها أن تتحمل بشكل ثابت درجات الحرارة العالية والمنخفضة المتناوبة، والتآكل المتوسط ​​وتأثير الضغط في البيئات الفراغية. تتوافق جميع عمليات الإنتاج بشكل صارم مع المعايير الفنية ذات الصلة لصمامات التفريغ، مما يجعلها مناسبة لمختلف السيناريوهات الصناعية والمختبرية ذات متطلبات التفريغ الصارمة.

باعتبارها مكونًا داعمًا رئيسيًا لأنظمة التفريغ، فإن أداء الختم والاستقرار الهيكلي للصمامات الكروية الفراغية المصنوعة من الفولاذ المقاوم للصدأ يحددان بشكل مباشر الكفاءة التشغيلية والسلامة للنظام.

ميزات المنتج الأساسية

أداء الختم الممتاز

يعتمد الختم الصلب المعدني (تصلب السبائك الصلبة) مع تعبئة ختم فراغ خاصة. معدل تسرب الفراغ ≥ 1×10⁻¹⁰ Pa·m³/s، وفقًا للمعيار JB/T 6446. مناسب لظروف الفراغ العالي (10⁻³ Pa) والفراغ العالي جدًا (10⁻⁷ Pa)، مما يمنع تسرب الغاز.

تكوين المواد المعمرة

المكونات الأساسية بما في ذلك الجسم وغطاء المحرك والساق مصنوعة من الفولاذ المقاوم للصدأ 304 و316 والفولاذ المقاوم للصدأ المقوى بالترسيب 17-4PH، المتوافق مع GB/T 1220 وASTM A182. مقاومة ممتازة للتآكل والتآكل للاستخدام طويل الأمد في البيئات الفراغية المعقدة.

القدرة على التكيف قوية

يدعم التوصيل ذو الحواف (شفة التفريغ GB/T 6070، الحافة القياسية GB/T 9113) والاتصال الملحوم (اختياري). يقلل مسار التدفق المباشر من مقاومة التدفق. يسمح الهيكل اللولبي الخارجي بالمراقبة المباشرة لحالة الصمام لسهولة التشغيل.

خيارات تشغيل متعددة

يتوفر تشغيل يدوي (عجلة يدوية مع مؤشر مقياس) أو كهربائي (متعدد الدورات ومقاوم للانفجار Exd II BT4). نوع كهربائي للتحكم عن بعد وتشغيل عالي التردد؛ نوع يدوي للأنظمة الصغيرة والاستخدام منخفض التردد.

متوافقة وموثوقة

تم تصميمها وتصنيعها بما يتفق بدقة مع GB/T 12235، JB/T 6446 وغيرها من المعايير الوطنية والصناعية. اجتاز اختبار ضغط الغلاف واختبار ختم الفراغ وعمليات التفتيش الأخرى. يلبي كل صمام متطلبات السلامة لأنظمة التفريغ.

التطبيقات

مع أداء ممتاز لختم الفراغ ومتانة المواد، يتم استخدام صمامات الفراغ الأرضية المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في المجالات ذات متطلبات الفراغ الصارمة:

● الإلكترونيات وأشباه الموصلات: التحكم في خط أنابيب التفريغ في تصنيع الرقائق والتغليف، مما يضمن درجة عالية من التفريغ والنظافة.

● الصناعة الكهروضوئية: أنظمة التفريغ للطلاء ومعالجة رقائق السيليكون، مما يحسن كفاءة التحويل.

● طلاء الفراغ: معدات الطلاء البصري والأجهزة، تحافظ على فراغ ثابت للطلاء الموحد.

● تعدين الفراغ: الصهر والتليين بالفراغ، ومقاومة تناوب درجات الحرارة وضمان النقاء.

● المختبرات والأبحاث: أجهزة اختبار التفريغ المختلفة، التي تغطي التفريغ المنخفض والمتوسط ​​والمرتفع والفائق.

المعلمات التقنية الأساسية

معايير التصميم والتصنيع

المواد المكونة

إرشادات الاختيار

1. مستوى الفراغ: ضمان معدل التسرب ≥1×10⁻¹⁰ Pa·m³/s لأنظمة التفريغ فائقة الارتفاع.

2. المواد: 304 للخدمة العامة؛ 316 للوسائط المسببة للتآكل قليلاً.

3. الاتصال: يفضل شفة فراغ GB/T 6070؛ اللحام لظروف خاصة.

4. التشغيل: دليل للأنظمة الصغيرة/منخفضة التردد؛ الكهربائية للاستخدام عن بعد/عالية التردد.

5. درجة الحرارة: تأكيد نطاق درجة الحرارة يغطي ظروف العمل؛ تعزيز التعبئة لركوب الدراجات الحرارية المتكررة.

التشغيل والصيانة

1. التثبيت المسبق: قم بتنظيف الأسطح الداخلية وأسطح الختم جيدًا لتجنب التلوث.

2. التثبيت: استخدام جوانات فراغ (النحاس، PTFE)؛ تشديد البراغي قطريا.

3. العملية: فتح/إغلاق ببطء لتجنب صدمة الضغط.

4.الفحص: مراقبة الفراغ بانتظام؛ تحقق من حركة الجذع وأسطح الختم.

5. الصيانة: العمل فقط بعد تنفيس الغلاف الجوي؛ استخدم فقط التعبئة الفراغية.

6. التخزين على المدى الطويل: تحقق من الضبط وقم بإجراء اختبار ختم الفراغ قبل إعادة الاستخدام.

باعتباره جهاز إغلاق أساسي لأنظمة التفريغ، فإن استقرار وإحكام هذا الصمام يؤثر بشكل مباشر على كفاءة النظام وجودة المنتج. تم اختبار جميع الصمامات بالكامل ويمكن تخصيصها لتلبية متطلبات التفريغ المحددة.
