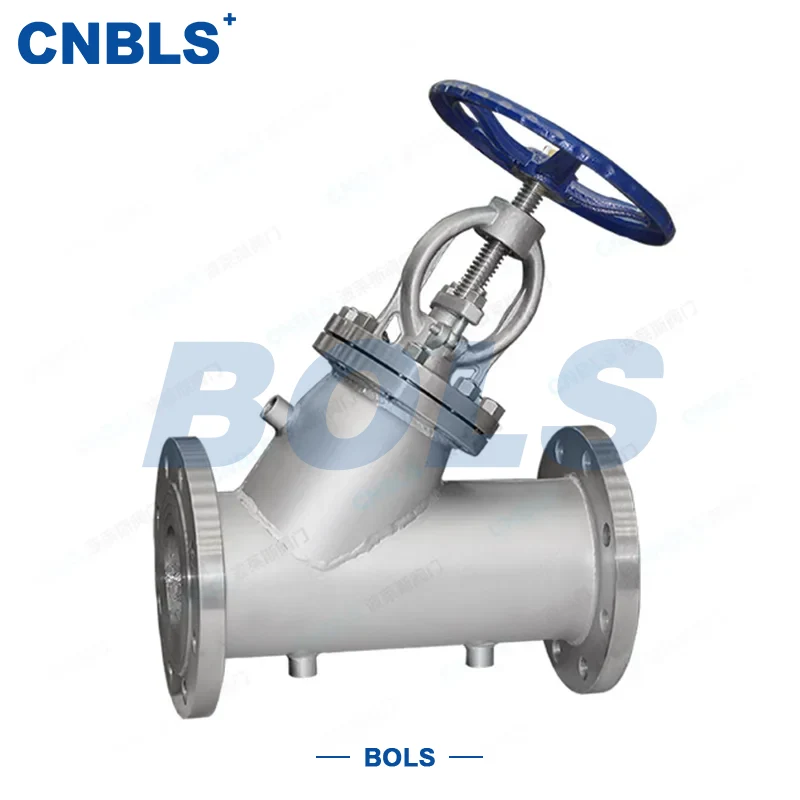

صمامات الإغلاق الحراري

صمامات الإغلاق الحراري عبارة عن صمامات كروية معزولة بالحرارة مصممة خصيصًا للوسائط التي تميل إلى التصلب أو التبلور أو تتطلب النقل في درجة حرارة ثابتة. وهي تتميز بجسم رئيسي مصنوع بالكامل من الفولاذ المقاوم للصدأ وهيكل سترة عازلة للحرارة متكامل. يتحكم الصمام في التدفق وينظم معدل التدفق عن طريق رفع وخفض القرص عبر ساق الصمام.

يمكن تدوير البخار أو الماء الساخن أو وسائط التسخين الأخرى في منطقة الغلاف، أو يمكن ملء الصوف الصخري والصوف الزجاجي والمواد العازلة الأخرى بالداخل، لتثبيت درجة الحرارة المتوسطة، ومنع التصلب والبلورة عند درجة حرارة منخفضة، وتبديد الحرارة المفرط عند درجة حرارة عالية، وتقليل استهلاك طاقة النظام.

صمامات الإغلاق الحراري مصنوعة بالكامل من الفولاذ المقاوم للصدأ، مع تصميم مانع للتسرب معزز لكل من الغلاف والصمام الرئيسي. إنها تتميز بمقاومة ممتازة للتآكل، مقاومة درجات الحرارة العالية وختم موثوق، ويتم تصنيعها بتوافق صارم مع المعايير الوطنية والأمريكية ذات الصلة. إنها تستخدم على نطاق واسع في البتروكيماويات، تجهيز الأغذية، الأدوية، التدفئة، كيماويات الفحم وغيرها من الصناعات، بمثابة صمامات رئيسية للتوصيل المستقر للنفط الخام، الشراب، الأسفلت، الملاط الكيميائي وغيرها من الوسائط.

الهيكل الأساسي والميزات

الهيكل الرئيسي

● تم تشكيل الجسم وغطاء المحرك والسترة العازلة بشكل متكامل من الفولاذ المقاوم للصدأ.

● ممر تدفق مباشر مع مقاومة تدفق منخفضة لتوصيل الوسائط بشكل سلس.

● هيكل لولبي ومقرن خارجي (OS&Y) لإشارة واضحة للفتح/الإغلاق وسهولة الصيانة.

هيكل العزل

● نوع الغلاف: دوران البخار/الماء الساخن للتحكم بدرجة الحرارة بدقة عالية.

● النوع المحشو: صوف صخري، صوف زجاجي أو حشوة من مادة البولي يوريثين لسهولة التركيب.

هيكل الختم

● ختم معدني صلب: سبيكة صلبة صلبة، مناسبة لدرجات الحرارة المرتفعة والخدمة المقاومة للتآكل.

● ختم ناعم PTFE: إحكام ممتاز، مناسب لدرجة الحرارة المنخفضة والوسائط النظيفة.

يشتغل

يتوفر التشغيل اليدوي والكهربائي والهوائي لتلبية متطلبات التشغيل في الموقع والتحكم الآلي عن بعد.

المعلمات التقنية الرئيسية

المواصفات الأساسية

الاتصال والتشغيل

● الاتصال: ذات حواف (RF، MFM)

● معيار الشفة: GB/T 9113، ANSI/ASME B16.5

● التشغيل: يدوي (عجلة يدوية)، كهربائي (متعدد الدورات، مقاوم للانفجار)، هوائي (مزدوج/أحادي الفعل)

الختم والاختبار

المواد المكونة

معايير التصميم والتصنيع

● تصميم الصمام: GB/T 12235، API 602، ASME B16.34

● وجهاً لوجه: GB/T 12221

● أبعاد الفلنجة: GB/T 9113، ANSI/ASME B16.5

● تصنيف الضغط ودرجة الحرارة: GB/T 12224

● العزل الحراري: GB/T 4272، HG/T 20570

● معايير المواد: GB/T 1220، ASTM A182

● التثبيت: GB 50235، ASME B31.3

إرشادات الاختيار

نوع العزل حسب الوسط

● درجة الحرارة > 100 درجة مئوية: نوع السترة مع دوران البخار/الماء الساخن

● درجة حرارة منخفضة < 0 درجة مئوية أو سهلة التصلب في درجة حرارة الغرفة: عزل مملوء

المواد عن طريق التآكل

● الوسط العام: 304 الفولاذ المقاوم للصدأ

● الكلور أو الحمض أو التآكل القوي: الفولاذ المقاوم للصدأ 316L

ختم بواسطة درجة الحرارة

درجة حرارة عالية 200 درجة مئوية: ختم معدني صلب

● درجة حرارة منخفضة / وسط نظيف: مانع تسرب ناعم من مادة PTFE

التشغيل عن طريق التطبيق

● تجويف صغير، تشغيل يدوي: عجلة يدوية

● جهاز التحكم عن بعد والأتمتة: مشغل كهربائي/هوائي

ضغط السترة

ضغط سترة البخار ≥ 1.6 ميجا باسكال لتجنب تلف الختم.

التركيب والتشغيل والصيانة

قبل التثبيت

التحقق من النموذج والضغط والمواد ونوع العزل. تنظيف الشوائب داخل الجسم والشفاه ومنافذ الغلاف.

أثناء التثبيت

قم بالتركيب في اتجاه التدفق الصحيح (مدخل منخفض، مخرج مرتفع). تأكد من توجيه منافذ الغلاف بشكل صحيح. قم بربط مسامير الشفة قطريًا وبشكل متساوٍ لمنع تشوه الغلاف.

قبل بدء التشغيل

قم بإجراء اختبار مائي/هوائي على الغلاف لضمان عدم وجود تسرب قبل إدخال وسط التسخين. قم بتسخين أو تبريد وسط الخط لتجنب التغير المفاجئ في درجة الحرارة.

التشغيل والصيانة

قم بفحص ختم الغلاف وتأثير العزل والتعبئة الجذعية بشكل منتظم. يتم إغلاقه للإصلاح في حالة التسرب. يتم إزالة الترسبات من سترات التوزيع بشكل دوري. تحقق من عمر العزل المملوء واستبدله إذا لزم الأمر.

أعد التشغيل بعد التخزين طويل الأمد

تحقق من حركة الجذع يدويًا. أعد فحص الغلاف وهيكل العزل قبل وضعه في الخدمة.
