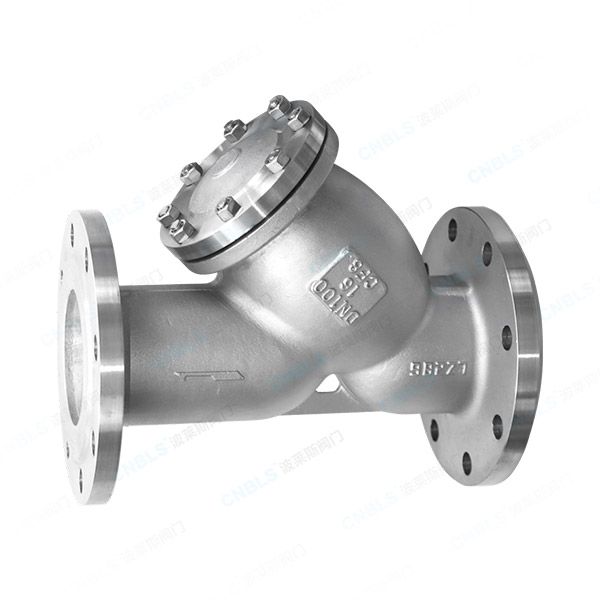

مصفاة من النوع Y

إن مصافي Bolaisi Y-type عبارة عن معدات مخصصة لترشيح الشوائب قبل خطوط الأنابيب يتم تصنيعها بموجب إنتاج موحد في مصنعنا الاحترافي. تتميز المصفاة بتصميم بزاوية على شكل حرف Y، وتوفر مقاومة منخفضة للسوائل وتتيح سهولة الفك والنفخ. تعمل شاشتها الداخلية القابلة للإزالة على احتجاز الصدأ والرواسب وخبث اللحام والملوثات الحبيبية، مما يحمي المعدات الدقيقة بما في ذلك الصمامات والمضخات والأدوات من التآكل والانسداد. باعتبارنا شركة مصنعة للتجارة الخارجية المباشرة، فإننا ننفذ ثلاثة إجراءات صارمة لفحص الجودة: الكشف عن عيوب المواد الخام، واختبار الضغط الهيدروستاتيكي، والتحقق من دقة شبكة الشاشة. يتم تصدير منتجاتنا على نطاق واسع إلى الأسواق الصناعية العالمية وتعمل كتجهيزات حماية أساسية في الخطوط الأمامية لأنظمة أنابيب إمدادات المياه والصرف الصحي والكيماويات والنفط والغاز وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

إرسال استفسار

وصف المنتج

بوليسيتعمل المصافي من النوع Y كوحدات تصفية أولية لخطوط الأنابيب، حيث تعترض الملوثات الصلبة مثل الرواسب وخبث اللحام لحماية المضخات والصمامات والأدوات النهائية. متوفرة بمواد هيكلية متعددة وأقطار اسمية، وهي متوافقة مع الماء والزيت والغاز والبخار والوسائط الأخرى. يمكن تنظيف الشاشة القابلة للإزالة وإعادة استخدامها. تتميز بخيارات تركيب مرنة، حيث تخضع كل وحدة لعمليات تفتيش متعددة في المصنع. تُباع منتجاتنا في جميع أنحاء العالم مع ضمان كامل للوحدة لمدة 12 شهرًا، وتتوفر مواصفات مخصصة عند الطلب.

تعريف المنتج

المصفاة من النوع Y هي عبارة عن تجهيزات تنقية ميكانيكية يتم تركيبها في الطرف الأمامي لأنابيب السوائل، وقد سُميت على اسم هيكل جسم الصمام المائل على شكل Y. عندما يتدفق الوسط من خلال جسم الصمام، فإن الشاشة الدقيقة المدمجة تعترض الشوائب الجزيئية الصلبة الموجودة في السائل، مما يسمح للوسط النظيف بالتدفق نحو المعدات النهائية. تتوافق المصافي من النوع Y مع الماء والزيت والغاز والوسائط الأخرى. مواصفات الشبكة القياسية هي كما يلي: 18-30 شبكة لخدمة المياه، 10-100 شبكة لخدمة الغاز، و100-480 شبكة لخدمة النفط. يمكن إزالة خرطوشة الشاشة للتنظيف وإعادة استخدامها بشكل متكرر. يقوم هذا المنتج فقط بالترشيح المسبق لشوائب خط الأنابيب دون تغيير معدل التدفق أو ضغط الوسط. يمكن مطابقتها مع صمامات البوابة، والصمامات الكروية، والصمامات الأرضية، ومضخات المياه، والمبادلات الحرارية، ومقاييس التدفق. فهو يقلل من التآكل والانسداد والإغلاق غير المخطط لمعدات خطوط الأنابيب عند المصدر، مما يقلل بشكل كبير من تكاليف صيانة المعدات واستبدالها.

المواصفات الفنية

1. العلامة التجارية:بوليسي

2. الموديل: GL41H/W-16C/P

3. القطر الاسمي: DN15 ~ DN300

4. مادة جسم الصمام: الفولاذ الكربوني المصبوب WCB / الفولاذ المقاوم للصدأ 304 / الفولاذ المقاوم للصدأ 316

5. فئة الضغط: PN10، PN16، PN25، PN40

6. نوع الاتصال: اتصال ذو حواف

7. مادة الشاشة: 304/316 شبكة أسلاك الفولاذ المقاوم للصدأ

8. دقة الترشيح للشاشة: شبكة قياسية 40/60/80/100 (قابلة للتخصيص)

9. الوسائط القابلة للتطبيق: مياه الصنبور، مياه الصرف الصحي، المنتجات النفطية، الغاز الطبيعي، البخار، إلخ.

10. درجة حرارة التشغيل: نسخة الفولاذ المصبوب ≥ 350 درجة مئوية؛ نسخة الفولاذ المقاوم للصدأ ≥ 280 درجة مئوية

11. اتجاه تدفق السوائل: أحادي الاتجاه بشكل مستقيم

12. متطلبات التثبيت: مناسبة لكل من خطوط الأنابيب الأفقية والرأسية. يجب أن يكون وعاء الشاشة متجهًا للأسفل.

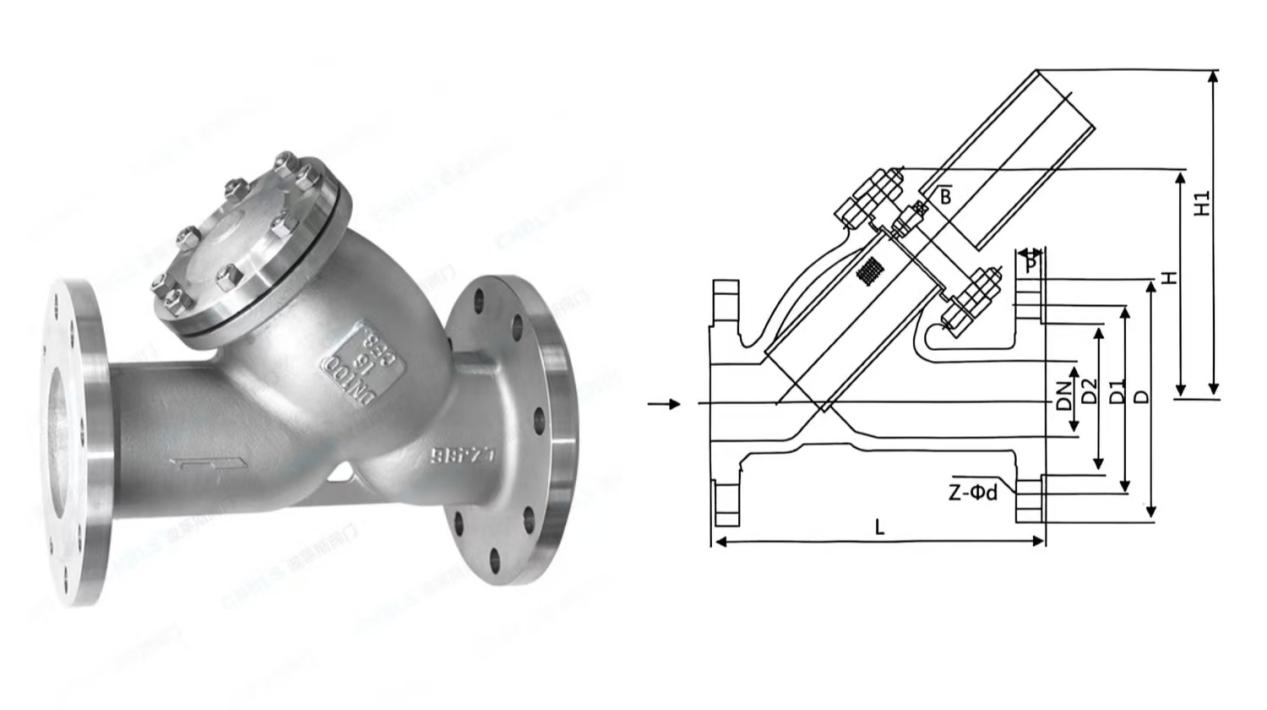

رسومات المنتج والمعايير الفنية

Y-type strainer

PN (ميغاباسكال)	DN (مم)	لتر (مم)	د (مم)	D1 (مم)	D2 (مم)	ب (مم)	Z-Φd	همم)
1.6	15	130	95	65	45	14-2	4-Φ14	60
	20	145	105	75	55	14-2	4-Φ14	70
	25	150	115	85	65	14-2	4-Φ14	70
	32	180	135	100	78	16-2	4-Φ18	75
	40	200	145	110	85	16-3	4-Φ18	90
	50	220	160	125	100	16-3	4-Φ18	105
	65	250	180	145	120	18-3	4-Φ18	150
	80	280	195	160	135	20-3	8-Φ18	175
	100	300	215	180	155	20-3	8-Φ18	200
	125	350	245	210	185	22-3	8-Φ18	205
	150	380	280	240	210	24-3	8-Φ23	260
	200	480	335	295	265	26-3	12-Φ23	300
	250	550	405	355	320	30-3	12-Φ25	380
	300	610	460	410	375	30-4	12-Φ25	410

فترة الضمان والإرجاع/الاستبدال ولوائح ما بعد البيع

1. مدة الضمان

الجميعبوليسيتأتي المصافي من النوع Y مع ضمان كامل للوحدة لمدة 12 شهرًا بدءًا من تاريخ مغادرة البضائع لمصنعنا. تغطية الضمان: عيوب الجودة الناشئة في المصنع بما في ذلك صب الثقوب على أجسام الصمامات، وتسرب الحافة، وتلف الشاشات الأصلية، وعيوب عملية التصنيع. الاستثناءات من تغطية الضمان: الأضرار الناجمة عن التفكيك والتجميع غير المصرح به، والتآكل المتوسط المفرط، والتأثير بالأجسام الحبيبية الصلبة، وانسداد الشاشة وتشوهها بسبب النفخ غير المنتظم، والتشغيل بما يتجاوز حدود الضغط أو درجة الحرارة المقدرة.

2. قواعد الإرجاع والاستبدال

1. البضائع التالفة عند الاستلام أو عيوب جودة المصنع: يجب على العملاء تقديم صور حقيقية وأدلة فيديو. نحن نقدم خدمة استبدال مجانية أو إصلاح مجانية.

2. إلغاء الطلب من قبل العميل من جانب واحد / الاختيار غير الصحيح للحجم أو المعلمات أو المعايير: بالنسبة للطلبات غير المنتجة، سيتم خصم الأضرار الجزئية المادية المقطوعة من المبلغ المسترد. الطلبات الجاهزة والمشحونة بالكامل ليست مؤهلة للإرجاع غير المشروط.

3. الإرجاع دون مشكلات تتعلق بالجودة: يجب أن تظل البضائع غير مفتوحة دون خدوش أثناء الاستخدام. يتحمل العميل جميع الرسوم اللوجستية الدولية الواردة والصادرة، والتخليص الجمركي، ورسوم التعريفات، بالإضافة إلى خصم خسارة المعالجة لمعالجة الإرجاع.

مجالات التطبيق

1. مشاريع إمدادات المياه والصرف الصحي البلدية الترشيح المسبق لخطوط أنابيب مياه الصنبور الرئيسية في المناطق الحضرية وخطوط معالجة مياه الصرف الصحي وبيوت مضخات إمدادات المياه الثانوية. يعترض الرواسب وصدأ خطوط الأنابيب لحماية مضخات المياه وعدادات المياه وصمامات تخفيض الضغط.

2. صناعة النفط والغاز خطوط أنابيب نقل النفط الخام ومحطات تنظيم ضغط الغاز وأنابيب محطات تعبئة الغاز. يقوم بتصفية خبث اللحام والحطام المعدني لمنع التشويش والخلل في منظمات الضغط وأجهزة قياس التدفق.

3. خطوط الإنتاج الكيميائي، خطوط أنابيب نقل الحرارة، خطوط توصيل الأحماض الضعيفة والقلويات الضعيفة، وأنابيب تدوير المفاعل. يقوم بتصفية الجزيئات البلورية في الوسط لإطالة عمر خدمة الصمامات والمبادلات الحرارية.

4. محطات توليد الطاقة وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وخطوط أنابيب مياه تغذية الغلايات وشبكات البخار ذات درجة الحرارة العالية وأنظمة المياه المتداولة للتكييف المركزي. فهو يزيل الملوثات الحجمية والصدأ لتجنب انسداد أنابيب التبادل الحراري.

5.صناعات المعادن وصناعة الورق والنسيج وأنظمة توزيع مياه التبريد وخطوط أنابيب توصيل الملاط. فهو يحبس الجزيئات الصلبة لحماية مصانع الدرفلة ومضخات المياه وصمامات التحكم الدقيقة في المنسوجات.

6.دعم المعدات التجارية الخارجية لأنابيب السوائل لمعدات المياه النقية والغلايات التي تعمل بالوقود وآلات التنظيف وضواغط الهواء. دعم المشتريات على المدى الطويل من قبل الشركات المصنعة للمعدات في أوروبا وأمريكا وجنوب شرق آسيا.

لماذا تختارصمامات بوليسي?

1. العرض المباشر من المصنع المصدر للتجارة الخارجية بدون علامة وسيط. نحن نمتلك مسابك مستقلة للفولاذ المقاوم للصدأ والفولاذ المصبوب بالإضافة إلى ورش تصنيع الآلات، المصممة خصيصًا للأسواق الخارجية. نحن نضمن مهلة زمنية مستقرة للطلبات بالجملة.

2. شاشة دقيقة مصنوعة من الفولاذ المقاوم للصدأ، قابلة لإعادة الاستخدام بعد التنظيف المتكرر، درجة حرارة عالية ومقاومة للتآكل مع سهولة التفكيك. ويمكن إعادة تركيبه بعد شطفه بالماء النظيف دون الاستبدال المتكرر للمواد الاستهلاكية، مما يقلل تكاليف التشغيل على المدى الطويل للعملاء.

3. خيارات مواد متعددة لجميع ظروف العمل، متوافقة مع بيئات التشغيل المعقدة في الخارج. الفولاذ المصبوب مناسب للبخار ذي درجة الحرارة العالية. الفولاذ المقاوم للصدأ 304 يناسب وسائط المياه والزيت والغاز؛ يعمل الفولاذ المقاوم للصدأ 316 على السوائل المسببة للتآكل بشكل طفيف. تلبي منتجاتنا متطلبات التشغيل المتنوعة للمشاريع الكيميائية والحرارية وإمدادات المياه والصرف الصحي في جميع أنحاء العالم.

4. فحص المصنع بثلاث خطوات لضمان الجودة المتسقة للتصدير، تخضع جميع المنتجات لاختبار طيف PMI للمواد الخام، واختبار القوة الهيدروستاتيكية لجسم الصمام، وفحص العينات لدقة ترشيح الشاشة. يتم إرفاق شهادة فحص المصنع بكل وحدة، بما يتوافق مع المعايير الدولية لمعدات السوائل.

5. نظام شامل لما بعد البيع للتجارة الخارجية يقدم مديرو حسابات التجارة الخارجية المخصصون خدمة فردية. سيتم شحن قطع الغيار على الفور في حالة حدوث أي أعطال خلال فترة الضمان.

الأسئلة المتداولة (الأسئلة الشائعة)

س1: هل يجب تركيب المصفاة من النوع Y بشكل أفقي؟ هل يمكن استخدامه على خطوط الأنابيب العمودية؟

ج: إنه قابل للتطبيق على خطوط الأنابيب الأفقية والرأسية. ما عليك سوى التأكد من أن وعاء الرواسب في المصفاة متجه للأسفل لتسهيل ترسيب الشوائب والنفخ المنتظم.

Q2: كيفية تحديد دقة الترشيح؟ ما هو حجم الشبكة الموصى به للوسائط المختلفة؟

ج: 40-60 شبكة لمياه الصنبور والصرف الصحي العادي؛ 60-80 شبكة للمنتجات النفطية والغاز؛ 100-200 شبكة للمياه النقية وخطوط أنابيب الأجهزة الدقيقة. تتوفر أحجام شبكية مخصصة عند الطلب.

Q3: نموذج من الفولاذ المصبوب أو الفولاذ المقاوم للصدأ لخطوط أنابيب البخار ذات درجة الحرارة العالية 300 درجة مئوية؟

ج: تعتبر المصفاة من النوع Y المصنوعة من الفولاذ المصبوب WCB هي الخيار المفضل لبخار بدرجة حرارة 300 درجة مئوية، مع أقصى مقاومة لدرجة الحرارة تصل إلى 350 درجة مئوية. يوصى باستخدام الإصدارات المصنوعة من الفولاذ المقاوم للصدأ في ظروف العمل التي تقل عن 280 درجة مئوية.

س 4: كيفية تنظيف الشاشة المسدودة؟ هل أحتاج إلى إزالة الوحدة بأكملها من خط الأنابيب؟

ج: ليست هناك حاجة لتفكيك حواف جسم الصمام. أغلق صمامات البوابة الأمامية والخلفية لتحرير الضغط أولاً، ثم افتح سدادة النفخ السفلية لتصريف المياه المتسخة. قم بفك الغطاء العلوي لإخراج الشاشة للتنظيف والتنظيف.

س 5: هل يمكن تجهيزه بصمام تفريغ أوتوماتيكي؟

ج: نعم. يعتمد منفذ النفخ لجميع الموديلات على خيط عالمي قياسي. يمكن تركيب الصمامات الكروية اليدوية أو صمامات التفريغ ذات التوقيت الأوتوماتيكي لتحقيق النفخ التلقائي غير المراقب.

س6: هل يمكن إعادة إصدار الشاشة المتآكلة أو التالفة مجانًا خلال فترة الضمان؟

ج: سيتم توفير الاستبدال المجاني في حالة حدوث ضرر بسبب المواد الأصلية أو عيوب التصنيع. إذا كان تلف التآكل ناتجًا عن زيادة تركيز أيونات الكلوريد أو الأحماض أو القلويات في الوسط، فلا يشمله الضمان، ومع ذلك يمكن توفير الشاشات البديلة بسعر التكلفة.
