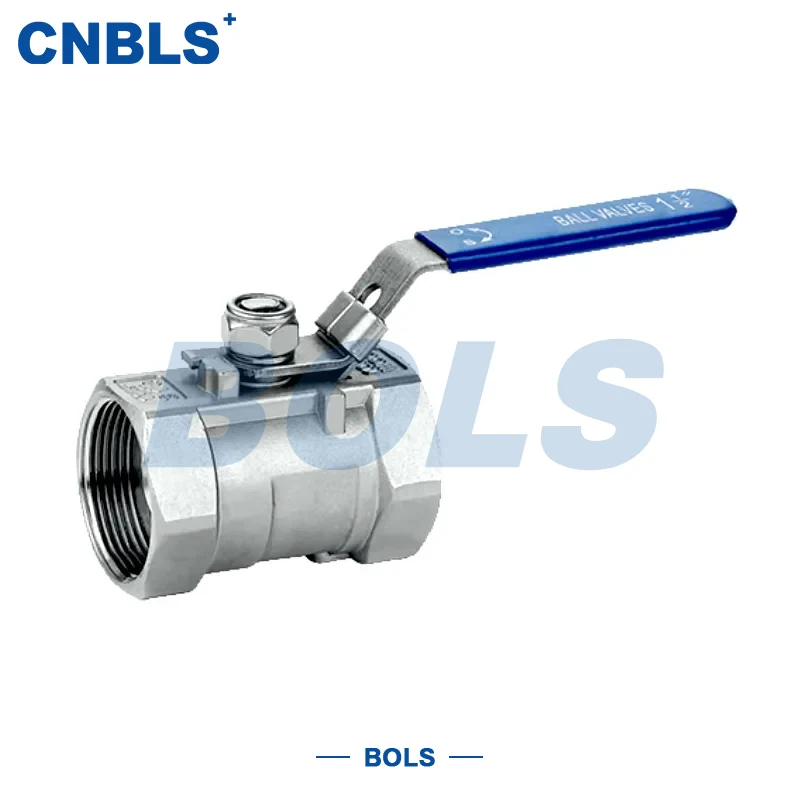

2 قطعة صمامات كروية داخلية من الفولاذ المقاوم للصدأ

المعلمات التقنية الأساسية

تم تصميم وتصنيع 2PC من الصمامات الكروية ذات الخيط الداخلي المصنوعة من الفولاذ المقاوم للصدأ بما يتوافق تمامًا مع المعايير الوطنية، مع معلمات تغطي جميع السيناريوهات من الضغط المنخفض إلى المتوسط. يمكنها أن تتوافق بشكل مباشر مع متطلبات أنظمة الأنابيب الملولبة الداخلية القياسية الوطنية. خضعت جميع المعلمات لاختبارات صارمة لضمان الاستقرار والموثوقية، كما هو مفصل في الجدول أدناه:

مزايا المنتج الأساسية

● متوافق ومتوافق مع GB: يفي تمامًا بمعايير GB، ويطابق بشكل مباشر خطوط الأنابيب الوطنية، ولا حاجة إلى أي تكيف إضافي.

● سهولة التفكيك والصيانة: جسم مثبت بمسامير مكون من قطعتين، سهل الإصلاح بدون أدوات خاصة.

● ختم موثوق به وتسرب منخفض: ختم ناعم من الفئة ANSI Class VI / ختم صلب من الفئة IV؛ الختم المزدوج يمنع التسرب.

● مواد متميزة للظروف القاسية: 304/316/316L/2205 فولاذ مقاوم للصدأ مزدوج لمقاومة التآكل ودرجات الحرارة العالية.

● تشغيل مرن وكفاءة تدفق عالية: تشغيل وإيقاف سريع بمقدار 90 درجة، ومقاومة تدفق منخفضة؛ تتوفر خيارات يدوية / كهربائية / هوائية.

تعريف المنتج ومبدأ العمل

إن الصمامات الكروية ذات الخيط الداخلي المصنوعة من الفولاذ المقاوم للصدأ 2PC عبارة عن صمامات تحكم في السوائل وفقًا لمعايير GB مع جسم مثبت بمسامير مكون من قطعتين ونهايات ملولبة أنثوية وهيكل كروي دوار.

مبدأ العمل: يقوم المحرك بتدوير الجذع والكرة من 0 درجة إلى 90 درجة:

● 0°: مفتوح بالكامل، الحد الأقصى للتدفق

● 90 درجة: إغلاق كامل، إغلاق محكم

● الزوايا المتوسطة: اختناق دقيق

يستخدم على نطاق واسع في خطوط الأنابيب ذات الضغط المنخفض إلى المتوسط، وخطوط الأنابيب GB صغيرة التجويف في الصناعات البتروكيماوية والبلدية والأغذية والأدوية وغيرها من الصناعات.

دليل اختيار مواد الفولاذ المقاوم للصدأ

● تحدد المادة المكونة الأساسية للصمامات الكروية ذات الخيط الداخلي المصنوعة من الفولاذ المقاوم للصدأ المكونة من قطعتين بشكل مباشر ظروف التشغيل المطبقة وعمر الخدمة. مطلوب الاختيار الدقيق بناءً على تآكل الوسائط ودرجة الحرارة والضغط والمعايير الوطنية. يتم عرض المواد المحددة والسيناريوهات القابلة للتطبيق في الجدول أدناه، مما يساعدك على تحديد المادة المناسبة بسرعة وتجنب أخطاء الاختيار:

معايير التصميم والتصنيع

● الأبعاد: GB/T 12224، GB/T 12253، GB/T 7306

● المواد: جيجابايت/T 24511، جيجابايت/T 12459، جيجابايت/T 2100

● الاختبار: GB/T 13927، GB/T 4334، GB/T 26480

● السطح: GB/T 1031، GB/T 15820

● التشغيل: GB/T 12222

دليل الاختيار السريع

عند اختيار الصمامات، من الضروري المطابقة الصارمة للمعايير الوطنية لخطوط الأنابيب الملولبة داخليًا، وخصائص الوسائط، وظروف التشغيل. بالنظر إلى الخصائص الهيكلية والأداء للصمامات الكروية ذات الخيط الداخلي المصنوعة من الفولاذ المقاوم للصدأ المكونة من قطعتين، يجب اتباع النقاط الرئيسية التالية أثناء الاختيار لضمان التوافق التام بين الصمامات وخطوط الأنابيب وتقليل مخاطر الاستخدام:

1. تأكد من معيار GB، DN، PN ونوع الخيط (G/BSPT/NPT).

2. اختر المواد: 304 (عام) → 316 (تآكل خفيف) → 304L/316L (منخفض الكربون / التآكل) → 2205 (ضغط عالي / تآكل شديد).

3. تطابق الضغط ودرجة الحرارة: حدد المقعد (PTFE / PPL / المعدن) وفقًا لذلك.

4. الاختيار: ختم ناعم (صحي / قابل للاشتعال)؛ ختم صلب (درجة حرارة عالية / جزيئات).

5. التشغيل: يدوي (بسيط)، كهربائي/هوائي (آلي/عن بعد).

التركيب والصيانة

تثبيت

1. فحص النموذج والمواد والضغط والخيط قبل التثبيت.

2. المواضيع النظيفة وتجويف الصمام. استخدم شريط PTFE أو مانع التسرب.

3. اتبع سهم التدفق؛ حجز مساحة التشغيل والصيانة.

4. إعادة التجميع بالعرض بالتساوي؛ اختبار الضغط لكل GB/T 13927.

5.Install المعوضات لدرجات الحرارة القصوى. غطاء للاستخدام الخارجي.

صيانة

1. التفتيش المنتظم للتسرب والصدأ وأداء التشغيل.

2. مظهر خارجي نظيف؛ ضع زيتًا مضادًا للتآكل على الأسطح غير المانعة للتسرب.

3. استبدل المقاعد والجوانات والتعبئة في حالة حدوث تسرب.

4. صيانة المحركات الكهربائية/الهوائية، والتحقق من الحدود والملاحظات.

5. الصمامات الاحتياطية: تخزن جافة، نصف مفتوحة، محكمة الغلق بالمقابس.

استكشاف الأخطاء وإصلاحها

● التسرب: إعادة ربط، استبدال الحشيات / المقاعد / الصمام.

● عملية عالقة: تنظيف التجويف، واستبدال الأجزاء البالية.

● سوء الغلق: استبدل المقاعد، وأعد صقل الكرة، ومسامير إعادة عزم الدوران.

● خطأ في المحرك: فحص الطاقة، وإمدادات الهواء، والمحرك، والملف اللولبي.

● الاحتفاظ بسجلات الصيانة الكاملة.

سيناريوهات التطبيق النموذجية

● البتروكيماويات: النفط الخام، المنتجات المكررة، المذيبات الكيميائية، الوسائط المسببة للتآكل.

● إمدادات المياه البلدية: مياه الصنبور، ومياه الصرف الصحي، وخطوط التوزيع الصغيرة.

● الأغذية والأدوية: خطوط أنابيب صحية، 316 لتر + PTFE، بدون تسرب.

● الطاقة والتكييف: ملحقات محطات توليد الطاقة، وأنظمة التدفئة والتبريد.

● الآلات والبحرية: الأنظمة الهيدروليكية، المبردة، معدات أعماق البحار (2205).
