صمامات كروية رقيقة من الفولاذ المقاوم للصدأ

باعتبارها شركة مصنعة موثوقة ذات تكنولوجيا إنتاج متقدمة، تتخصص Bolaisi في صمامات التحكم في السوائل الموفرة للمساحة مع مراقبة الجودة الصارمة. نحن نوفر صمامات كروية رفيعة مصنوعة من الفولاذ المقاوم للصدأ، وتتميز بأجسام رفيعة مزورة وكفاءة تدفق عالية وختم موثوق. نحن نقدم أحجامًا مخصصة وخدمات البيع بالجملة لتلبية احتياجات أنظمة خطوط الأنابيب الصناعية في الأماكن الضيقة.

إرسال استفسار

وصف المنتج

صمامات كروية رقيقة من الفولاذ المقاوم للصدأهي صمامات تحكم في السوائل الدوارة ذات جسم رفيع مزخرف ووصلة ذات حواف، تستخدم للتشغيل والإيقاف السريع وتنظيم التدفق الأساسي. مصنوعة من الفولاذ المقاوم للصدأ 304 / 316 / 316L مع هيكل نحيف من قطعة واحدة، وتوفر تدفقًا كاملاً للتجويف وختمًا موثوقًا ثنائي الاتجاه وتشغيلًا سهلاً بزاوية 90 درجة. كمدمجصمام الكرةفهي الخيار المفضل عندما تكون مساحة التثبيت والوزن وكفاءة التبديل أمرًا بالغ الأهمية.

30-50% جسم أنحف

20-40% وزن أخف

.0.01MPa هبوط الضغط

425 درجة مئوية أقصى درجة حرارة الخدمة

مزايا المنتج الأساسية

تصميم نحيف موفر للمساحة

جسم نحيف مصنوع من قطعة واحدة، أرق بنسبة 30%-50% وأخف وزنًا بنسبة 20%-40% من الصمامات الكروية ذات الحواف التقليدية - مثالي للمساحات الضيقة، وأجهزة التزلج، والمعدات خفيفة الوزن.

كفاءة تدفق عالية

كرة كاملة التجويف مع مسار تدفق سلس؛ انخفاض الضغط ≥ 0.01 ميجاباسكال عند التدفق المقدر، قدرة تدفق أعلى بكثير من الصمامات الكروية.

ختم ثنائي الاتجاه موثوق به

الختم الناعم PTFE أو الختم الصلب المعدني لخدمة درجات الحرارة العالية والضغط العالي؛ ختم ثنائي الاتجاه متوافق مع خطوط التدفق ثنائية الاتجاه.

عملية سهلة وصيانة منخفضة

دوران 90 درجة للتشغيل والإيقاف السريع مع عزم دوران تشغيل منخفض؛ هيكل بسيط لسهولة استبدال المكونات الأساسية والحد الأدنى من مخاطر التلوث.

مواد عالية الجودة والامتثال

جسم وكرة وساق من الفولاذ المقاوم للصدأ 304 / 316 / 316L مع مقاومة ممتازة للتآكل وإمكانية تتبع المواد بالكامل.

نطاق واسع للضغط ودرجة الحرارة

PN16 - PN100 (الفئة 150 - 600) مع نطاق درجة حرارة العمل من -20 درجة مئوية إلى 425 درجة مئوية اعتمادًا على الختم واختيار المقعد.

تعريف المنتج ومبدأ العمل

إن الصمامات الكروية ذات الحافة الرفيعة المصنوعة من الفولاذ المقاوم للصدأ عبارة عن صمامات تحكم في السوائل الدوارة ذات جسم نحيف مزخرف ووصلة ذات حواف، تستخدم للتشغيل السريع والإيقاف وتنظيم التدفق الأساسي.

0 درجة مفتوحة بالكامل

منفذ يتماشى مع اتجاه التدفق - أقصى سعة للتدفق.

90 درجة مغلق بالكامل

منفذ عمودي على التدفق - عزل كامل.

0-90 درجة خانق

توفر الزوايا المتوسطة اختناقًا أساسيًا للتدفق.

يقوم المحرك بتشغيل الجذع والكرة للدوران بزاوية 0 درجة إلى 90 درجة. تضمن مادة 304 / 316 / 316L توافقًا واسعًا للوسائط عبر التطبيقات الصناعية.

المعلمات التقنية الأساسية

إن الصمامات الكروية الرفيعة المصنوعة من الفولاذ المقاوم للصدأ قابلة للتكيف مع درجات الحرارة والضغط وظروف الوسائط المختلفة. خضعت جميع المعلمات لاختبارات صارمة لضمان استقرار المنتج وموثوقيته، والمطابقة المباشرة لاحتياجات الاستخدام الفعلية للمشتري.

البند المعلمة	قيمة المعلمة
القطر الاسمي	DN15 ~ DN200 (NPS 1/2 بوصة ~ 8 بوصة)؛ المعيار: DN25، DN50، DN80، DN100
فئة الضغط	PN16، PN25، PN40، PN64، PN100؛ فئة 150، 300، 600
درجة الحرارة المطبقة	بتف: -20 درجة مئوية ~ 120 درجة مئوية؛ جبهة مالوكو: -20 درجة مئوية ~ 180 درجة مئوية؛ الختم الصلب SS: -29°C~200°C; الأقمار الصناعية: -40 درجة مئوية ~ 425 درجة مئوية
المواد الأساسية	الجسم / الكرة / الجذع: 304 / 316 / 316L؛ الأختام: PTFE / FKM (ناعم)؛ SS/القمر الصناعي (الصلب)
الوسائط القابلة للتطبيق	الماء، مياه البحر، سوائل الطعام، البترول، الزيت الهيدروليكي، المذيبات الكيميائية، الأحماض / القلويات الضعيفة، البخار، الهواء المضغوط
يشتغل	يدوي (رافعة / عجلة يدوية)، ترس دودي، كهربائي (Modbus اختياري)
هيكل الجسم	جسم نحيف من قطعة واحدة، أنحف بنسبة 30% إلى 50%؛ تجويف كامل

الأنواع الرئيسية ومطابقة التطبيقات

دليل الختم الناعم

بتف / FKM · 90 درجة عملية سريعة

خطوط المياه البلدية والتدفئة والتهوية وتكييف الهواء (HVAC) والأغذية والمشروبات التي تتطلب تشغيلًا وإيقافًا يدويًا سريعًا وعدم وجود أي تسرب.

معدات دودة الختم الصلب

معدن / قمر صناعي · ارتفاع درجة الحرارة والضغط

أنظمة البتروكيماويات ومحطات الطاقة والبخار والزيوت الحرارية حيث تعتبر درجات الحرارة المرتفعة ومقاومة الكشط أمرًا بالغ الأهمية.

الختم الكهربائي الناعم

المحرك الكهربائي · ردود الفعل اختيارية

تتطلب أنظمة التدفئة والتهوية وتكييف الهواء الآلية وشبكات المياه وخطوط الأدوية التحكم عن بعد وعدم وجود أي تسرب.

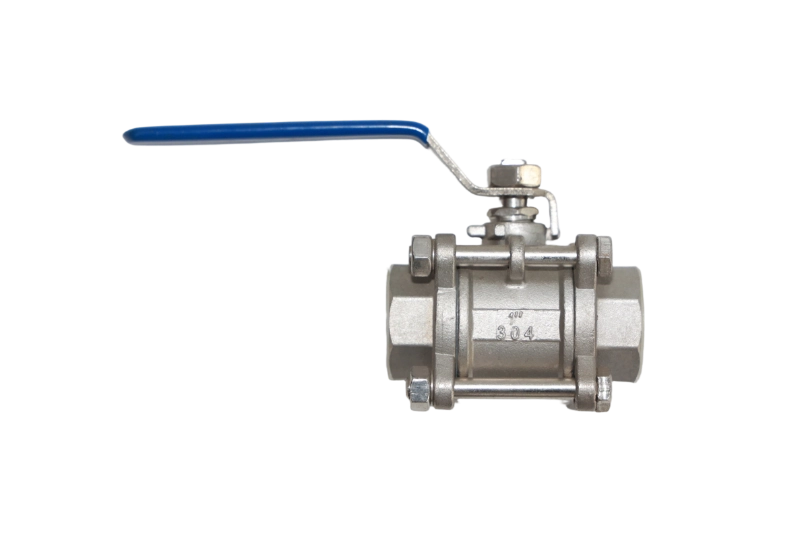

للتعرف على خطوط الأنابيب المؤتمتة بالكامل، راجع موقعناصمامات كروية كهربائية من الفولاذ المقاوم للصدأ. بالنسبة للاتصالات الملولبة في الفتحات الضيقة، راجع موقعناصمامات كروية من الفولاذ المقاوم للصدأ ذات خيط داخلي.

دليل اختيار المواد

الجسم / الكرة / الجذع

304 الخدمة العامة

الماء والهواء والنفط. -20 درجة مئوية ~ 100 درجة مئوية؛ فعالة من حيث التكلفة للصناعة البلدية والعامة.

316 مقاومة للتآكل

الكلوريد ومياه البحر والخدمة الحمضية الضعيفة؛ مقاومة أفضل للحفر.

316 لتر درجة صحية

تآكل قوي وخدمة صحية؛ متوافق مع إدارة الغذاء والدواء الأمريكية (FDA/3A) للخطوط الغذائية والصيدلانية.

الأختام

بتف -20 درجة مئوية ~ 120 درجة مئوية

مقاومة قوية للتآكل، صفر تسرب.

FKM (فيتون) -20 درجة مئوية ~ 180 درجة مئوية

مقاومة كيميائية ممتازة.

SS الختم الصلب -29 درجة مئوية ~ 200 درجة مئوية

الضغط العالي والوسائط الكاشطة.

الختم الصلب للأقمار الصناعية تصل إلى 425 درجة مئوية

مقاومة التآكل القصوى.

سيناريوهات التطبيق النموذجية

تُستخدم الصمامات الكروية ذات الحافة الرفيعة المصنوعة من الفولاذ المقاوم للصدأ، بتصميمها النحيف، والتبديل الفعال، والختم الموثوق به، على نطاق واسع في أنظمة الأنابيب عبر مختلف الصناعات حيث تعد مساحة التثبيت وكفاءة التبديل أمرًا بالغ الأهمية.

الغذاء والدواء

316 لتر + PTFE، تصميم نحيف لخطوط الإنتاج الكثيفة.

البتروكيماويات

316 / 316L ختم صلب، فئة 150-600، للمذيبات عالية الحرارة والخام الحامض.

البلدية والبناء

304 ختم ناعم لإمدادات المياه وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة إمدادات المياه الثانوية.

الصناعية والبحرية

نحيف وخفيف الوزن للأنظمة الهيدروليكية والهوائية والبحرية؛ مقاومة قوية للاهتزاز.

الطاقة الجديدة والطاقة

سدادة صلبة لخطوط التبريد والبخار ذات درجة الحرارة العالية في محطات الطاقة الكهروضوئية وطاقة الرياح والطاقة.

التركيب والصيانة

نقاط التثبيت

ختم ثنائي الاتجاه؛ اتبع سهم التدفق لراحة الصيانة؛ حجز مساحة عملية كافية.
الشفاه النظيفة؛ استخدام الحشيات المناسبة. تشديد البراغي بالعرض في 2-3 مراحل.
خط أنابيب نظيف؛ التحقق من دوران الكرة. اختبار المحرك الكهربائي قبل التثبيت.
الضغط البطيء، تنفيس الهواء، اختبار الضغط لمدة 30 دقيقة قبل التشغيل.

نقاط الصيانة

التفتيش المنتظم: التحقق من التسرب، وضيق الترباس والتشغيل؛ تليين الجذعية شهريا.
استبدل الحشيات أو المقاعد أو مواد التغليف في حالة حدوث تسرب؛ إعادة صقل أو استبدال أسطح الختم الصلبة البالية.
تنظيف الجزء الخارجي، وتطبيق زيت مضاد للصدأ. تعزيز الحماية في بيئات الكلوريد/الملح.
لا تقم بالإصلاح تحت الضغط؛ قم بإزالة الانحشارات بلطف؛ استكشاف أخطاء المحركات وإصلاحها بأمان.
إنشاء سجلات الصيانة لإدارة دورة الحياة.

لماذا تختار صمامات Bolaisi

نظام الجودة المعتمد

معتمد لGB/T 19001-2016 / ISO 9001:2015نظام إدارة الجودة الدولي.

تزوير وتصنيع داخلي

التحكم الكامل في العملية من المواد الخام إلى الصمام النهائي في مصنع Wenzhou الخاص بنا.

تم اختبار الضغط بنسبة 100%

يتم اختبار كل صمام كروي ذو شفة رفيعة بالصدفة واختبار المقعد قبل التسليم.

الدعم الهندسي

يساعدك فريقنا الفني على اختيار مادة الجسم ونوع الختم وفئة الضغط والتشغيل.

مجموعة المنتجات الكاملة

نحن أيضا توريدصمامات كروية ذات حواف من الفولاذ المقاوم للصدأ, سترة صمامات الكرة المعزولةوالصمامات الكروية المصنوعة من الصلب الكربوني.

تصنيع المعدات الأصلية وأوديإم المتاحة

يتم دعم الأحجام والمواد المخصصة ومعايير الحافة والتشغيل والعلامة التجارية للوحة.

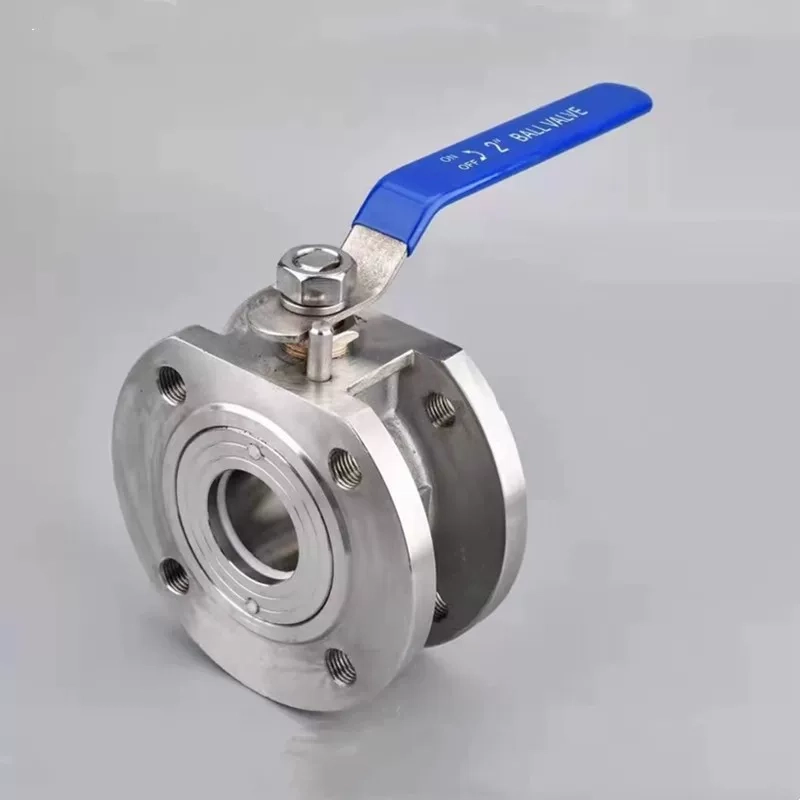

صورة المنتج

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — الصمامات الكروية الرفيعة المصنوعة من الفولاذ المقاوم للصدأ - DN15 – DN200، PN16 – PN100 (الفئة 150 – 600)، 304 / 316 / 316L، جسم نحيف مزخرف.

الأسئلة المتداولة

ما هو صمام الكرة شفة الفولاذ المقاوم للصدأ رقيقة؟

إنه صمام كروي ذو حواف بجسم نحيف من قطعة واحدة، وهو أنحف بنسبة 30%-50% وأخف وزنًا بنسبة 20%-40% من الصمامات الكروية ذات الحواف التقليدية. إنه يوفر تدفقًا كاملاً للتجويف، وإغلاقًا ثنائي الاتجاه، وتشغيلًا سريعًا بمقدار 90 درجة، مما يجعله مثاليًا للمساحات الضيقة، وتخطيطات الأنابيب الكثيفة، والمعدات خفيفة الوزن.

ما مقدار المساحة والوزن الذي يوفره التصميم النحيف؟

بالمقارنة مع الصمامات الكروية ذات الحواف القياسية، فإن الجسم النحيف المطروق يكون أنحف بنسبة 30%-50% وأخف وزنًا بنسبة 20%-40%. وهذا يقلل من متطلبات الدعم، ويبسط تخطيط الأنابيب ويقلل إجمالي تكلفة التركيب - وهو ذو قيمة خاصة في الزلاقات، والأنظمة البحرية ووحدات المعالجة المعيارية.

ما هي فئات الضغط والأحجام المتوفرة؟

نقوم بتصنيع صمامات كروية رفيعة مصنوعة من الفولاذ المقاوم للصدأ تتراوح من DN15 إلى DN200 (NPS 1/2 "إلى 8")، بأحجام قياسية DN25 وDN50 وDN80 وDN100. تشمل فئات الضغط PN16، PN25، PN40، PN64، PN100 والفئة 150، 300، 600 لتتناسب مع تقييمات خطوط الأنابيب المختلفة.

ما هو الفرق بين الختم الناعم والختم الصلب؟

يستخدم الختم الناعم مقاعد PTFE أو FKM للخدمة من -20 إلى 180 درجة مئوية مع عدم وجود أي تسرب - وهو مثالي للمياه وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والمواد الغذائية والخطوط الكيميائية العامة. يستخدم الختم الصلب مقاعد من الفولاذ المقاوم للصدأ أو الأقمار الصناعية للخدمة من -29 درجة مئوية إلى 425 درجة مئوية مع الضغط العالي والوسائط الكاشطة - وهو مثالي لتطبيقات البتروكيماويات والبخار والزيوت الحرارية ومحطات الطاقة.

هل يمكن تشغيل الصمام بمحرك كهربائي؟

نعم. تقبل جميع الطرازات المحركات الكهربائية (التشغيل والإيقاف أو التعديل، Modbus اختياري) والمشغلات الهوائية عبر لوحة التثبيت القياسية ISO 5211. تتوفر أيضًا خيارات العتاد الدودي والرافعة اليدوية أو عجلة اليد. انظر لديناصمامات كروية كهربائية من الفولاذ المقاوم للصدأكمرجع.

هل تقدمون تصنيع المعدات الأصلية/تصنيع التصميم الشخصي؟

نعم. باعتبارنا مصنعًا مباشرًا، فإننا ندعم مواد الهيكل المخصصة (304 / 316 / 316L)، ونوع الختم (PTFE / FKM / SS / Stellite)، ومعيار الحافة (GB / ANSI / DIN / JIS)، والتشغيل والعلامة التجارية للعملاء. أرسل الرسم أو المواصفات الخاصة بك وسوف نقتبس وفقا لذلك. لو سمحتاتصل بناللحصول على التفاصيل.
