صمامات كروية ذات خيط داخلي من الفولاذ المقاوم للصدأ

سيناريوهات التطبيق النموذجية

مع تصنيف الضغط العالي 1000 WOG، والبنية المصنوعة من الفولاذ المقاوم للصدأ المقاوم للتآكل والاتصال الملولب المريح، فإن الصمامات الكروية ذات الخيط الداخلي المصنوعة من الفولاذ المقاوم للصدأ تناسب أنظمة أنابيب الضغط العالي في مختلف الصناعات دون تركيب معقد، وتلبي بدقة متطلبات التحكم المختلفة في السوائل. التطبيقات النموذجية هي كما يلي:

● صناعة البتروكيماويات: تستخدم في خطوط أنابيب النفط الخام والنفط المكرر والمذيبات الكيميائية والغاز المسببة للتآكل وغيرها من الوسائط. مناسبة لظروف الضغط العالي 1000 WOG. مادة 316/316L تقاوم التآكل بشكل فعال وتضمن التشغيل المستقر.

● صناعة الغاز البلدي: يستخدم في خطوط أنابيب نقل وتوزيع الغاز عالي الضغط للغاز الطبيعي وغاز البترول المسال. الختم الممتاز يمنع تسرب الغاز. تصنيف 1000 WOG يتوافق تمامًا مع أنظمة الغاز ذات الضغط العالي.

● التصنيع الصناعي: يتم تطبيقه في الأنظمة الهيدروليكية وأنظمة التشحيم وأنظمة الهواء المضغوط. التشغيل السريع والتحكم السلس للمعدات الصناعية.

● الصناعات الغذائية والصيدلانية: تستخدم في وسائط التنظيف المسببة للتآكل، والبخار ذو درجة الحرارة العالية، والتحكم في السوائل الصحية. يلبي الفولاذ المقاوم للصدأ 316L المعايير الصحية دون أي خطر للتلوث.

● صناعة التدفئة والتهوية وتكييف الهواء والطاقة: مناسبة للمياه الساخنة ذات درجة الحرارة العالية والبخار والزيت الموصل للحرارة. تضمن إصدارات المقاعد المعدنية أداءً مستقرًا في ظل ظروف درجات الحرارة العالية التي تصل إلى 1000 WOG.

دليل اختيار المواد

يحدد اختيار المواد بشكل مباشر مدة الخدمة وقابلية التطبيق.

الفولاذ المقاوم للصدأ 304 (06Cr19Ni10): للمياه العامة والزيت والغاز (ماء الصنبور والزيت الهيدروليكي والهواء المضغوط والغاز الطبيعي). درجة الحرارة: -20 درجة مئوية ~ 180 درجة مئوية. فعالة من حيث التكلفة لمعظم التطبيقات القياسية.

الفولاذ المقاوم للصدأ 316 (06Cr17Ni12Mo2): للوسائط المسببة للتآكل الخفيف (المياه المكلورة، الأحماض الضعيفة/القلويات، الزيت الخام الحامض). درجة الحرارة: -20 درجة مئوية ~ 260 درجة مئوية. مقاومة أفضل للتآكل والشقوق من 304.

الفولاذ المقاوم للصدأ 316L (022Cr17Ni12Mo2): للوسائط المسببة للتآكل القوية (الأحماض القوية والقلويات وغاز الكلوريد). درجة الحرارة: -40 درجة مئوية ~ 260 درجة مئوية. يتجنب الكربون المنخفض للغاية التآكل الحبيبي، وهو مثالي للبيئات شديدة التآكل.

مطابقة المقعد:

oPTFE: ختم ممتاز، لدرجة الحرارة العادية، خدمة WOG منخفضة التآكل 1000.

oPPL: لدرجات حرارة متوسطة إلى عالية تصل إلى 260 درجة مئوية، مقاومة أفضل للحرارة من PTFE.

oختم صلب معدني: لدرجات الحرارة العالية التي تصل إلى 450 درجة مئوية، والتآكل العالي وظروف الضغط المتقلبة.

التعريف الأساسي

الصمامات الكروية ذات الخيط الداخلي من الفولاذ المقاوم للصدأ عبارة عن صمام تحكم عالي الدقة في السوائل مصنوع من الفولاذ المقاوم للصدأ مع نهايات ملولبة أنثوية ومعدل ضغط 1000 WOG.

1000 WOG هو تصنيف صناعي قياسي مما يعني أن الصمام مناسب للمياه والزيت والغاز عند 1000 رطل لكل بوصة مربعة (≈6.9 ميجا باسكال).

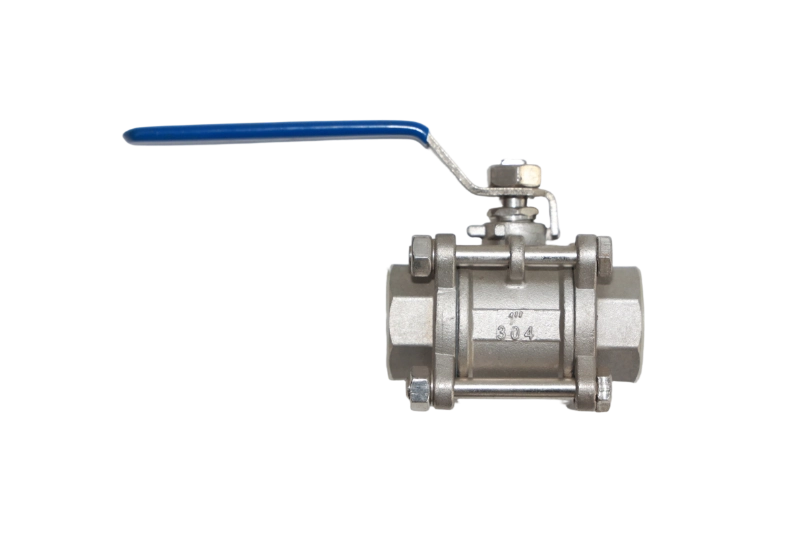

متوفر في هيكل مكون من قطعة واحدة أو 3 قطع (3 قطع هي الأكثر شيوعًا لسهولة الصيانة في الخط). يفتح الصمام ويغلق بسرعة عن طريق دوران الكرة بزاوية 90 درجة. تتيح الأطراف الملولبة (NPT/BSPT/G) سهولة التركيب بدون لحام.

مصنوع من الفولاذ المقاوم للصدأ 304/316/316L، ويستخدم على نطاق واسع في أنظمة البتروكيماويات والصناعية والغاز والمواد الغذائية والأدوية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

الميزات الرئيسية والمعلمات الأساسية

الميزات الرئيسية

● تصنيف الضغط العالي: يتوافق تمامًا مع 1000 WOG (6.9 ميجا باسكال)، وهو آمن للمياه ذات الضغط العالي والنفط والغاز.

● سهولة التركيب والصيانة: تصميم مكون من 3 قطع يسمح بالخدمة المباشرة؛ اتصال مترابطة لا يتطلب أي لحام.

● مقاومة للتآكل: جسم وكرة وساق من الفولاذ المقاوم للصدأ 304/316/316L لضمان عمر خدمة طويل.

● ختم موثوق: ختم ناعم ANSI Class VI، ختم معدني ANSI Class IV، عدم التسرب.

● التشغيل المرن: يتوفر التشغيل اليدوي أو الكهربائي أو الهوائي.

● نطاق درجة الحرارة الواسع: -40 درجة مئوية ~ 450 درجة مئوية حسب مادة المقعد.

● التحكم الدقيق في التدفق: مقاومة منخفضة للتدفق، تشغيل وإيقاف سريع، واختناق دقيق.

جدول المعلمات الأساسية

شرح مفصل لـ 1000 WOG

● W (الماء): مناسب للمياه النظيفة، والمياه المتداولة، ومياه الصنبور، ومياه الصرف الصحي المسببة للتآكل قليلاً.

● O (الزيت): مناسب للزيوت المعدنية والزيوت الهيدروليكية وزيوت التشحيم والديزل والبنزين والزيوت الثقيلة.

● G (الغاز): مناسب للغاز الطبيعي وغاز البترول المسال والهواء المضغوط والغاز الخامل والغازات المسببة للتآكل بشكل عام.

● 1000: ضغط العمل المقدر 1000 رطل لكل بوصة مربعة (≈6.9 ميجا باسكال).

ضغط اختبار القشرة: 1500 رطل لكل بوصة مربعة (1.5 × تصنيف)

ضغط اختبار الختم: 1100 رطل لكل بوصة مربعة (1.1 × تصنيف)

النقاط الأساسية للتركيب والصيانة

نقاط التثبيت

1. التحقق من فئة الضغط والحجم والخيط والمواد والتوافق المتوسط.

2. تنظيف الخيوط وتجويف الصمام قبل التثبيت.

3. استخدم شريط PTFE أو مانع التسرب. تشديد بشكل صحيح لتجنب الضرر.

4. قم بإجراء اختبار الضغط لمدة 30 دقيقة على الأقل قبل التشغيل.

5. حجز مساحة التشغيل والصيانة؛ تثبيت الحماية للاستخدام في الهواء الطلق.

نقاط الصيانة

1. التفتيش المنتظم للتسرب والتآكل وأداء التشغيل.

2. تنظيف وحماية الأسطح الخارجية من التآكل.

3. استبدال المقاعد والأختام عند ارتدائها أو تسربها.

4.بالنسبة للصمامات المشغلة: افحص المحرك وإمدادات الهواء ومفاتيح الحد والتشحيم بانتظام.

5. لا تقم بالإصلاح تحت الضغط. سجل تاريخ الصيانة للتتبع.

ميزة المنتج

تم تصميم الصمامات الكروية ذات الخيط الداخلي المصنوعة من الفولاذ المقاوم للصدأ للتحكم في سائل الضغط المتوسط ​​والعالي. تتميز بتصنيف 1000 WOG، والفولاذ المقاوم للصدأ المقاوم للتآكل، والتركيب الملولب المريح، والهيكل سهل الاستخدام المكون من 3 قطع، ويتم تصنيعها وفقًا لمعايير API 608 وASME.

توفر الصمامات إغلاقًا موثوقًا وتشغيلًا مرنًا وعمر خدمة طويل، وتستخدم على نطاق واسع في مجالات البتروكيماويات والغاز والصناعة والمواد الغذائية والتكييف. إنها تبسط تخطيط الأنابيب، وتقلل من تكاليف التركيب والصيانة، وتعمل كحل موثوق لأنظمة السوائل ذات الضغط العالي ذات التجويف الصغير.
