صمامات الكرة المحملة ذات الخيط الداخلي من الفولاذ المقاوم للصدأ

توفر Bolaisi جودة متسقة وتصنيعًا احترافيًا لحلول التحكم في التدفق الصناعي. نحن نوفر صمامات كرة تي ذات خيط داخلي من الفولاذ المقاوم للصدأ تم تصميمها وفقًا لمعايير API 608 وASME، مع الفولاذ المقاوم للصدأ المطروق، تصنيف ضغط 1000 WOG، والتحكم الموثوق في منفذ T / L.

إرسال استفسار

وصف المنتج

صمامات الكرة المحملة ذات الخيط الداخلي من الفولاذ المقاوم للصدأتوفير تحكم موثوق متعدد المنافذ لخطوط الأنابيب ذات الضغط المتوسط والعالي. بفضل تصنيف الضغط العالي، ومسار التدفق المرن، والتركيب الملولب، والجسم المصنوع من الفولاذ المقاوم للصدأ المقاوم للتآكل، فإنها تعمل على تبسيط تخطيط الأنابيب بشكل فعال وتقليل تكاليف التركيب والصيانة. كمنفذ متعددصمام الكرة، يتم استخدامها على نطاق واسع في العديد من الصناعات وتكون بمثابة حل موثوق به لخدمة خلط التدفق والتحويل والإغلاق.

تصنيف الضغط العالي 1000 WOG

تم تصنيفه إلى 1000 رطل لكل بوصة مربعة (≈6.9 ميجا باسكال) لأداء مستقر في خدمة المياه والنفط والغاز.

تحكم متعدد المنافذ من النوع T وL

منفذ T للخلط والتحويل، ومنفذ L للتبديل والإيقاف — صمام واحد، ومسارات تدفق متعددة.

تركيب الخيوط النسائية

خيوط NPT / BSPT / G القياسية - لا تحتاج إلى لحام، وخفيفة الوزن وسريعة التركيب.

هيئة الفولاذ المقاوم للصدأ مزورة

304 / 316 / 316L هيكل مزورة من قطعة واحدة أو قطعتين للقوة ومقاومة التآكل.

ANSI الفئة السادسة صفر تسرب

توفر مقاعد PTFE / PPL المزودة بأختام عالية القوة إغلاقًا محكمًا موثوقًا به.

تشغيل مرن

مقبض يدوي أو علبة التروس. تتوفر المحركات الكهربائية والهوائية المجهزة بتركيب ISO 5211.

تعريف المنتج

صمامات الكرة المحملة ذات الخيط الداخلي من الفولاذ المقاوم للصدأ عبارة عن صمام تحكم في التدفق متعدد المنافذ مع تصنيف 1000 WOG، مناسب لخدمة المياه والنفط والغاز. إنها تستخدم كرة من النوع T أو L لتحقيق خلط التدفق، التحويل أو التبديل بدوران 90 درجة.

مع الجسم المطروق المكون من قطعة واحدة أو قطعتين والوصلة الملولبة الأنثوية (NPT / BSPT / G)، فإنه يسمح بتركيب ضوء الأداة بدون لحام. مصنوع من الفولاذ المقاوم للصدأ 304 / 316 / 316L، ويتميز بالقوة العالية، ومقاومة التآكل وعمر الخدمة الطويل، ويستخدم على نطاق واسع في الأنظمة البتروكيماوية والتدفئة والتهوية وتكييف الهواء (HVAC) والصناعية والغذائية والصيدلانية. بالنسبة لوصلات خطوط الأنابيب ذات الحواف، راجع موقعناصمام كروي ذو حواف من الفولاذ المقاوم للصدأ.

المعلمات التقنية

البند المعلمة	قيمة المعلمة
فئة الضغط	1000 WOG (1000 رطل لكل بوصة مربعة ≈ 6.9 ميجاباسكال)؛ اختبار الصدفة: 1500 رطل لكل بوصة مربعة (≈10.3 ميجا باسكال)؛ اختبار الختم: 1100 رطل لكل بوصة مربعة (≈7.6 ميجا باسكال)
القطر الاسمي	1/4" ~ 2" (DN8 ~ DN50)؛ الأحجام الرئيسية: 1/2 بوصة (DN15)، 3/4 بوصة (DN20)، 1 بوصة (DN25)، 1-1/2 بوصة (DN40)
نوع الكرة	نوع T (خلط/تحويل ثلاثي الاتجاه)، نوع L (تحويل ثنائي الاتجاه/إيقاف التشغيل)
هيكل الجسم والاتصال	قطعة واحدة / قطعتين من الفولاذ المقاوم للصدأ؛ أنثى ملولبة (NPT / BSPT / G)، لا تحتاج إلى لحام
المواد الأساسية	الجسم / الكرة / الجذع: 304 / 316 / 316L الفولاذ المقاوم للصدأ؛ المقعد: PTFE / PPL؛ الأختام: مطاط عالي القوة / جرافيت مرن
درجة الحرارة المطبقة	مقعد PTFE: -20 درجة مئوية ~ 120 درجة مئوية؛ مقعد PPL: -20 درجة مئوية ~ 200 درجة مئوية
الوسائط القابلة للتطبيق	الماء والنفط والغاز الطبيعي وغاز البترول المسال والهواء المضغوط والمذيبات الكيميائية والوسائط المسببة للتآكل الخفيف / القوي
طريقة التشغيل	يدوي (فراشة / مقبض مربع / علبة التروس) ؛ اختياري: كهربائي (تشغيل/إيقاف/تعديل)، هوائي (فردي/مزدوج الفعل)، تركيب ISO 5211

معنى 1000 WOG

1000 WOG هو تصنيف عالمي للضغط والوسائط في صناعة الصمامات:

ماء

المياه النظيفة، المياه المتداولة، مياه الصنبور، مياه الصرف الصحي المسببة للتآكل قليلاً.

زيت

الزيوت المعدنية، الزيوت الهيدروليكية، زيوت التشحيم، الديزل، البنزين.

الغاز

الغاز الطبيعي، غاز البترول المسال، الهواء المضغوط، الغاز الخامل.

1000

الضغط المقدر

ضغط عمل 1000 رطل لكل بوصة مربعة (≈6.9 ميجا باسكال) لخطوط الأنابيب ذات الضغط المتوسط والعالي.

الكرة من النوع T مقابل الكرة من النوع L: الاختلافات الأساسية

عنصر المقارنة	كرة من نوع T	كرة من النوع L
هيكل المسار	على شكل حرف T، ثلاثي الاتجاه، ثلاثة منافذ قابلة للتبديل	على شكل حرف L ثنائي الاتجاه، ومنفذين متصلين
الوظيفة الأساسية	اختلاط، تحويل، تقارب	تحويل، إيقاف
السيناريوهات القابلة للتطبيق	خلط متوسط، توزيع هيدروليكي، أنظمة متعددة القنوات	تبديل التدفق، وإيقاف الدائرة
أداء الختم	أنسي الفئة السادسة	ANSI الفئة السادسة (أكثر استقرارًا)
المحرمات الاستخدام	تجنب الفتح الكامل ثلاثي الاتجاهات تحت فرق الضغط العالي	بدقة لا يوجد اتصال ثلاثي الاتجاه

دليل اختيار المواد

304 الفولاذ المقاوم للصدأ

للمياه العامة والنفط والغاز. -20 درجة مئوية ~ 120 درجة مئوية؛ التطبيقات الأكثر شيوعا.

316 الفولاذ المقاوم للصدأ

للوسائط المسببة للتآكل الخفيف والسوائل المحتوية على الكلوريد؛ مقاومة أفضل للحفر.

316L الفولاذ المقاوم للصدأ

للتآكل القوي والحمض والقلويات وغاز الكلوريد. قابلية لحام ممتازة ومقاومة للتآكل.

مطابقة المقعد

PTFE: ختم جيد، درجة الحرارة العامة. PPL: درجة حرارة عالية تصل إلى 200 درجة مئوية.

الميزات الأساسية

تصنيف الضغط العالي

1000 WOG (6.9 ميجاباسكال)، مستقر لخدمة الضغط العالي.

تحكم متعدد المنافذ

كرات من نوع T/L للخلط والتحويل والتبديل.

سهلة التركيب

خيوط NPT / BSPT / G القياسية، لا حاجة للحام.

مادة ممتازة

جسم مصنوع من الفولاذ المقاوم للصدأ مع مقاومة ممتازة للتآكل.

ختم موثوق

أداء التسرب الصفري من الفئة ANSI VI.

عملية مرنة

يدوي / كهربائي / هوائي، مثبت وفقًا لمعايير ISO 5211.

نطاق درجة حرارة واسعة

-20 درجة مئوية ~ 200 درجة مئوية حسب مادة المقعد.

التركيب والصيانة

نقاط التثبيت

تأكد من نوع الكرة (T/L) والحجم والضغط والخيط والمواد.
تنظيف الخيوط وتجويف الصمام قبل التثبيت.
استخدم شريط PTFE أو مانع التسرب الخيطي؛ تشديد بشكل صحيح.
احتفظ بمساحة تشغيل كافية للمقبض.
قم بإجراء اختبار الضغط لكل 1000 معيار WOG قبل الاستخدام.

نقاط الصيانة

التفتيش المنتظم للتسرب والتآكل والتشغيل.
تنظيف وتطبيق الحماية المضادة للتآكل للأجزاء الخارجية.
استبدل المقاعد والأختام في حالة حدوث تسرب.
بالنسبة للمحركات الكهربائية / الهوائية: افحص المحرك وإمدادات الهواء ومفاتيح الحد.
لا إصلاح تحت الضغط.

سيناريوهات التطبيق النموذجية

البتروكيماويات:الخلط المتوسط والتحويل والتبديل.
التصنيع الصناعي:الأنظمة الهيدروليكية ودوائر التبريد.
التدفئة والتهوية وتكييف الهواء البلدية:خلط وتوزيع المياه.
الغذاء والدواء:التحكم في السوائل الصحية (316 لتر).
الغاز والطاقة:تبديل خط الغاز الطبيعي / غاز البترول المسال.

لماذا تختار صمامات Bolaisi

نظام الجودة المعتمد

معتمد لGB/T 19001-2016 / ISO 9001:2015نظام إدارة الجودة الدولي.

تزوير وتصنيع داخلي

التحكم الكامل في العملية من المواد الخام إلى الصمام النهائي في مصنع Wenzhou الخاص بنا.

تم اختبار الضغط بنسبة 100%

يتم اختبار كل صمام كرة على شكل تي على شكل غلاف واختبار الختم وفقًا لمتطلبات 1000 WOG قبل التسليم.

الدعم الهندسي

يساعدك فريقنا الفني على اختيار النوع T أو النوع L، ومواد المقعد، ومعيار الخيط والتشغيل.

مجموعة المنتجات الكاملة

نحن أيضا توريدصمامات كروية من الفولاذ المقاوم للصدأ ذات خيط داخلي, صمامات كروية كهربائية من الفولاذ المقاوم للصدأوالصمامات الكروية ذات الحافة الثلاثية.

تصنيع المعدات الأصلية وأوديإم المتاحة

يتم دعم الأحجام المخصصة والمواد وأنواع الخيوط والتشغيل والعلامة التجارية للوحة.

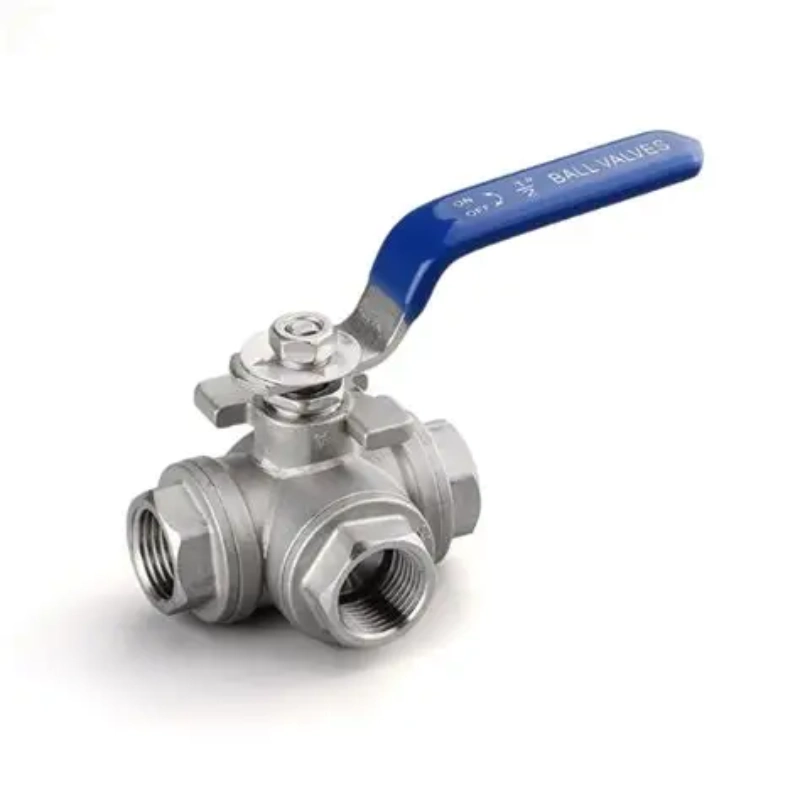

صورة المنتج

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — صمامات كروية على شكل تي من الفولاذ المقاوم للصدأ - 1000 WOG، نوع T / نوع L، DN8 – DN50، NPT / BSPT / G مترابطة.

الأسئلة المتداولة

ما الفرق بين الصمام الكروي ثلاثي الاتجاه من النوع T والصمام الكروي ثلاثي الاتجاه من النوع L؟

تحتوي الكرة من النوع T على ممر على شكل حرف T يربط ثلاثة منافذ بالتبادل، مما يجعلها مثالية لخلط التدفقات وتحويلها وتقاربها. تحتوي الكرة من النوع L على ممر على شكل حرف L يربط منفذين فقط في المرة الواحدة، مما يجعلها مناسبة لتبديل التدفق وإيقافه. اختر النوع T لمهمة الخلط والنوع L لتحويل الدوائر أو عزلها.

ماذا يعني 1000 WOG على الصمام الكروي؟

1000 WOG يعني أن الصمام تم تصنيفه لضغط عمل يبلغ 1000 رطل لكل بوصة مربعة (≈6.9 ميجا باسكال) في خدمة المياه والنفط والغاز. إنه تصنيف صناعي شائع للصمامات الكروية المصنوعة من الفولاذ المقاوم للصدأ ويشير إلى مدى ملاءمتها لخطوط الأنابيب ذات الضغط المتوسط والعالي التي تتعامل مع المياه والنفط والغاز الطبيعي وغاز البترول المسال والهواء المضغوط.

ما الأحجام ومعايير الموضوع المتاحة؟

نقوم بتصنيع الصمامات الكروية ذات الخيط الداخلي المصنوعة من الفولاذ المقاوم للصدأ من 1/4 بوصة إلى 2 بوصة (DN8 إلى DN50)، بأحجام رئيسية 1/2 بوصة و3/4 بوصة و1 بوصة و1-1/2 بوصة. تتضمن خيارات الخيوط القياسية NPT وBSPT وG (BSPP). معايير الموضوع المخصصة متاحة عند الطلب.

هل يمكن أتمتة هذه الصمامات باستخدام مشغلات كهربائية أو هوائية؟

نعم. تتميز جميع الطرازات بلوحة تثبيت ISO 5211 لتركيب المشغل المباشر. تتوفر المحركات الكهربائية (تشغيل/إيقاف أو تعديل) والهوائية (أحادية أو مزدوجة الفعل) كخيارات، مما يجعلها مناسبة لأنظمة التحكم في العمليات الآلية. انظر لديناصمامات كروية كهربائية من الفولاذ المقاوم للصدأكمرجع.

ما هي درجة حرارة العمل القصوى؟

مع مقاعد PTFE، يتعامل الصمام مع -20 درجة مئوية إلى 120 درجة مئوية. مع مقاعد PPL يمتد النطاق إلى -20 درجة مئوية إلى 200 درجة مئوية. لمتطلبات درجة حرارة أعلى، من فضلكاتصل بنالتصميم بديل مناسب .

هل تقدمون تصنيع المعدات الأصلية/تصنيع التصميم الشخصي؟

نعم. باعتبارنا مصنعًا مباشرًا، فإننا ندعم مواد الهيكل المخصصة وتكوين كرة T/L ومعايير الخيوط والتشغيل ونوع المقبض والعلامة التجارية للعملاء. أرسل الرسم أو المواصفات الخاصة بك وسوف نقتبس وفقا لذلك.
