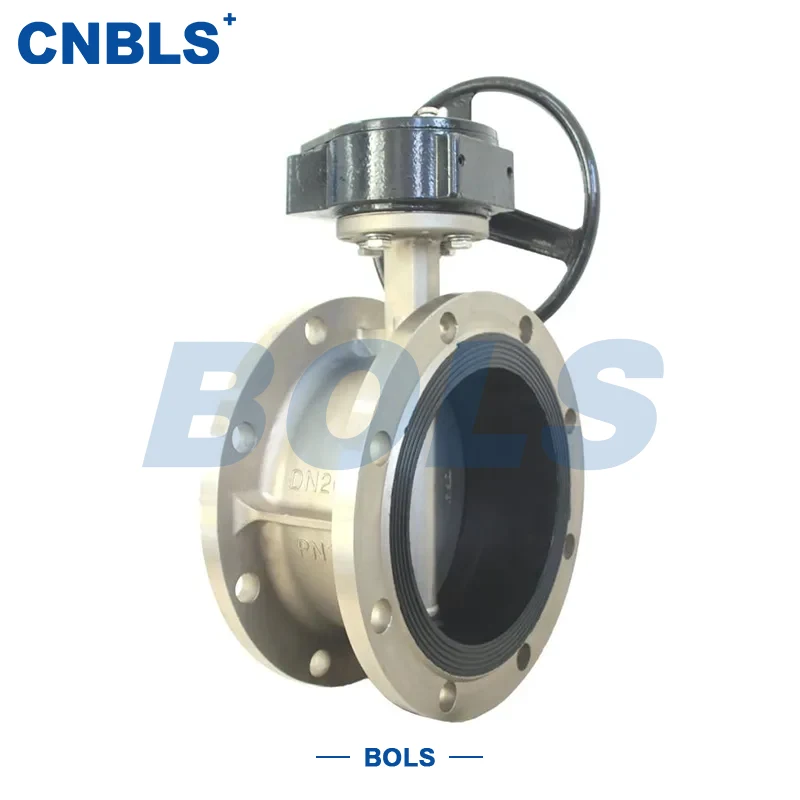

صمامات فراشة للتهوية عالية الأداء

تم تصميم صمامات فراشة التهوية عالية الأداء خصيصًا لأنظمة التهوية الصناعية وإزالة الغبار التي تعمل تحت ضغط منخفض وظروف ذات قطر كبير. جسم الصمام ومكونات تحمل الضغط الرئيسية مصنوعة من مواد الفولاذ المقاوم للصدأ مثل SS304، SS316، SS304L، وSS316L، مما يضمن الأداء المستقر في الغازات المسببة للتآكل، الهواء المحمل بالغبار، وبيئات غاز المداخن ذات درجة الحرارة العالية.

تتبنى هذه السلسلة هيكل صمام فراشة متحد المركز (خط مركزي) مع وصلات ذات حواف وتصميم إغلاق للتهوية (نوع W). إنه يركز على تلبية متطلبات سعة التدفق الكبيرة، والمقاومة المنخفضة، والفتح والإغلاق الموثوق به في خطوط أنابيب التهوية.

يشترك الطرازان في نفس هيكل الصمام ومفهوم الختم، مع وجود اختلاف رئيسي في نوع المشغل:

D641W: صمام فراشة للتهوية الهوائية، يتم تشغيله بواسطة مشغل هوائي

D941W: صمام فراشة للتهوية الكهربائية، يتم تشغيله بواسطة مشغل كهربائي

يتم استخدام صمام فراشة التهوية الفولاذ المقاوم للصدأ على نطاق واسع في الصناعات المعدنية وتوليد الطاقة والمعالجة الكيميائية ومواد البناء والتعدين ومشاريع حماية البيئة.

الهيكل ومبدأ العمل

تصميم هيكل متحدة المركز

تتبنى صمامات فراشة التهوية عالية الأداء هيكلًا متحد المركز حيث يتزامن مركز القرص مع مركز الجذع. أثناء التشغيل، يدور القرص حول محور الجذع:

هيكل بسيط مع مكونات أقل

مسار تدفق سلس ومقاومة منخفضة لتدفق الهواء

عزم دوران منخفض للتشغيل، مناسب لأنظمة التهوية ذات القطر الكبير

يوفر هذا الهيكل استقرارًا جيدًا وفعالية من حيث التكلفة لتطبيقات التهوية ذات الضغط المنخفض والتدفق العالي.

اتصال ذو حواف

يتميز جسم الصمام بحواف متكاملة على كلا الطرفين، مما يسمح بالربط المباشر بحواف خطوط أنابيب التهوية القياسية:

تحديد المواقع التثبيت الدقيق

توزيع الضغط الموحد

سهولة الصيانة والاستبدال

تتضمن معايير الفلنجة الشائعة GB/T 9113 وANSI B16.5.

الميزات الرئيسية

هيكل كامل من الفولاذ المقاوم للصدأ

المكونات الرئيسية مثل الجسم والقرص والساق مصنوعة من الفولاذ المقاوم للصدأ، مما يوفر:

مقاومة ممتازة للتآكل والأكسدة

ملاءمة الغازات المحتوية على الكبريت والكلور

الاستقرار الهيكلي في ظل ظروف التهوية ذات درجة الحرارة العالية

تصميم محكم للتهوية (نوع W)

تم تجهيز الصمام بهيكل مانع للتسرب مصمم خصيصًا لخدمات التهوية:

ختم اختياري من المعدن إلى المعدن أو ختم مركب (FKM + الفولاذ المقاوم للصدأ)

موثوقية الختم المتوازنة ومقاومة التآكل

معدل التسرب متوافق مع معايير صمام فراشة التهوية JB/T 8692

قطر كبير، تصميم منخفض المقاومة

بأقطار اسمية تتراوح من DN100 إلى DN2000، يحافظ الصمام على:

فقدان الضغط المنخفض عبر الصمام

أداء فتح وإغلاق مستقر

ملاءمة للأنظمة ذات تدفق الهواء الكبير وضغط التشغيل المنخفض

التشغيل الآلي الصديق

يدعم كل من خياري التشغيل الهوائي والكهربائي التكامل السهل في أنظمة التحكم الآلي، مما يجعل صمامات الفراشة عالية الأداء مناسبة لتطبيقات التحكم المركزي وعن بعد.

مقارنة المحرك

المعلمات التقنية

مواصفات المواد

التطبيقات

تهوية غاز المداخن بدرجة حرارة عالية في المعادن

أنظمة تهوية الغلايات وإزالة الكبريت في محطات توليد الطاقة

أنظمة جمع الغبار والعادم في الصناعات الكيماوية ومواد البناء

مشاريع تهوية المناجم وحماية البيئة

المنشآت الصناعية وأنظمة معالجة الهواء في المباني الكبيرة

في هذه التطبيقات، يتم استخدام صمام فراشة التهوية الفولاذي المقاوم للصدأ بشكل أساسي لإيقاف تدفق الهواء، وتنظيم التدفق، والتحكم في اتجاه تدفق النظام.

إرشادات الاختيار

حدد درجة الفولاذ المقاوم للصدأ المناسبة وفقًا لتآكل الغاز

مطابقة معدلات الضغط ودرجة الحرارة مع ظروف تصميم النظام

انتبه إلى قوة الجسم للتطبيقات ذات القطر الكبير

اختر التشغيل الهوائي أو الكهربائي بناءً على متطلبات التحكم في الموقع

التشغيل والصيانة

قم بتنظيف الغبار من الأسطح المانعة للتسرب بانتظام لمنع تراكمه

تطبيق التدفئة التدريجية أثناء بدء التشغيل في درجة حرارة عالية

ضمان ضغط إمدادات الهواء مستقرة للصمامات الهوائية

افحص تشحيم المحرك والتوصيلات الكهربائية بشكل دوري

ملخص المنتج

يتميز صمام فراشة التهوية D641W / D941W المصنوع من الفولاذ المقاوم للصدأ بهيكل متحد المركز، وبنية من الفولاذ المقاوم للصدأ، وتصميم مانع للتسرب للتهوية. مع خيارات التشغيل الهوائية أو الكهربائية المرنة، يوفر صمام الفراشة للتهوية المصنوع من الفولاذ المقاوم للصدأ أداءً موثوقًا لأنظمة التهوية الصناعية التي تتطلب تشغيلًا مستقرًا وتوافقًا مع التشغيل الآلي.
