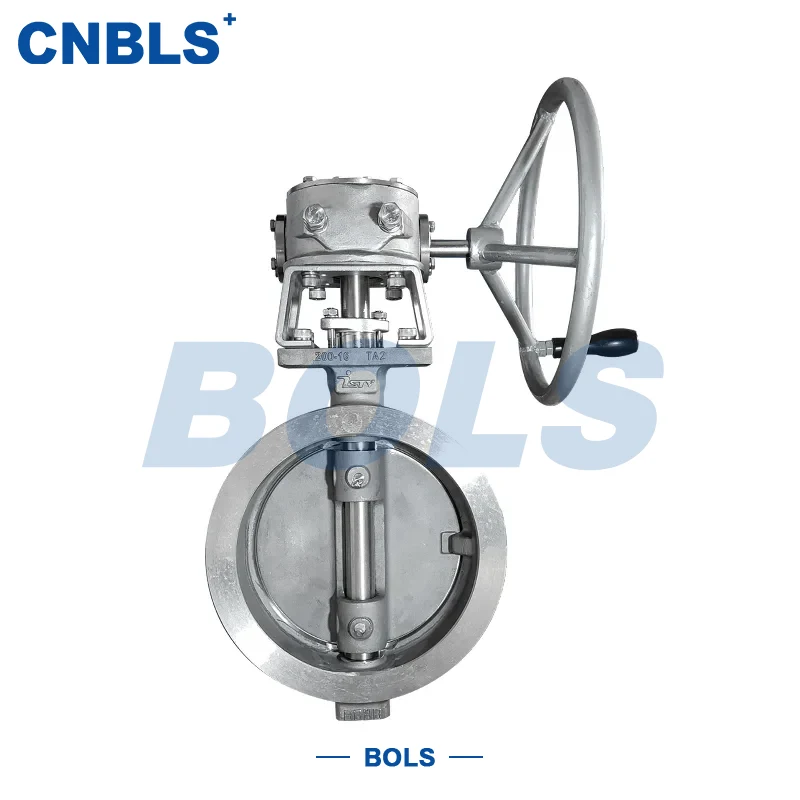

صمامات الفراشة المعدنية ذات الختم الصلب المصنوعة يدويًا من الفولاذ المقاوم للصدأ من نوع شفة

إن صمامات الفراشة المعدنية ذات الختم الصلب المصنوعة من الفولاذ المقاوم للصدأ اليدوية هي صمام تشغيل وإيقاف مناسب للظروف الصناعية القاسية. تم تصنيعه بشكل أساسي من الفولاذ المقاوم للصدأ لتحمل الضغط ومكونات الاتصال بالوسائط، ويتميز بتصميم ثلاثي الإزاحة وهيكل معدني متين الغلق. يتم تشغيل الصمام يدويًا لتدوير القرص، مما يوفر إيقافًا موثوقًا واختناقًا لوسائط خط الأنابيب. يضمن هيكلها المثبت جيدًا وتوزيع القوة الأمثل أداءً مستقرًا في ظل درجات الحرارة العالية والضغط العالي والبيئات المسببة للتآكل. في الأسواق الدولية، يُشار إلى هذا المنتج عادةً على أنه صمامات الفراشة المعدنية ذات الختم الصلب اليدوية المصنوعة من الفولاذ المقاوم للصدأ وتستخدم على نطاق واسع في أنظمة البتروكيماويات والطاقة والمعادن.

الميزات الهيكلية ومبدأ العمل

تتبنى صمامات الفراشة المعدنية ذات الختم الصلب المصنوعة من الفولاذ المقاوم للصدأ يدويًا تصميمًا كلاسيكيًا ثلاثي الإزاحة، مما يسمح للقرص بالانفصال تدريجيًا عن المقعد أثناء الفتح والإغلاق، مما يقلل بشكل كبير من الاحتكاك والتآكل. الختم المعدني الصلب مصنوع من الفولاذ المقاوم للصدأ أو مواد السبائك، ويمكن تعزيز وجه الختم باستخدام لحام تراكب السبائك الساتلية أو القائمة على النيكل للحفاظ على أداء الختم الممتاز حتى في ظل ظروف درجة الحرارة العالية والضغط العالي. يتم تصنيع الوجه النهائي للحافة وفقًا لمعايير GB أو ANSI، مما يضمن المحاذاة الجيدة أثناء التثبيت وتسهيل الصيانة في الموقع. يتم تشغيل هذا النوع من صمامات الفراشة المعدنية ذات الختم الصلب اليدوية المصنوعة من الفولاذ المقاوم للصدأ من خلال عجلة يدوية أو رافعة، مما يوفر هيكلًا مباشرًا وموثوقية عالية.

ميزات المنتج الرئيسية

• يوفر البناء المصنوع بالكامل من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل والأكسدة

• تصميم معدني متين ومناسب لدرجات الحرارة المرتفعة والضغط العالي والوسائط الكاشطة

• يعمل الهيكل ثلاثي الإزاحة على تقليل عزم دوران التشغيل وإطالة عمر الخدمة

• يضمن اتصال الحافة التثبيت المستقر والتوافق مع أنظمة الأنابيب المختلفة

• التشغيل اليدوي يتيح الصيانة البسيطة والتشغيل المتحكم فيه

التطبيقات النموذجية

تُستخدم صمامات الفراشة ذات الختم الصلب المصنوعة من الفولاذ المقاوم للصدأ اليدوية على نطاق واسع في خطوط الأنابيب المتوسطة ذات درجة الحرارة العالية في مصانع البتروكيماويات، وأنظمة البخار في صناعة الطاقة، وخطوط أنابيب غاز المداخن والغبار في المعادن، والأنظمة المتوسطة المسببة للتآكل في معالجة المياه وصناعات صناعة الورق. في هذه البيئات الصعبة، تحافظ صمامات الفراشة ذات الختم الصلب المصنوعة من الفولاذ المقاوم للصدأ اليدوية على التشغيل المستقر على الرغم من التغيرات المتكررة في درجات الحرارة وظروف الوسائط المعقدة.

المعلمات التقنية الرئيسية

• القطر الاسمي: DN50–DN600 (NPS 2 "–24")

• تصنيف الضغط: PN10/16/25/40، الفئة 150/300/600

• الاتصال: شفة (GB/T 9113 / ANSI B16.5 RF)

• التشغيل: يدوي (العقارب/الرافعة)

• نطاق درجة الحرارة: -46 درجة مئوية ~ 550 درجة مئوية

• فئة التسرب: الفئة الخامسة (API 609)

• الهيكل: ختم معدني صلب ثلاثي الإزاحة

تكوين المواد

يمكن تصنيع جسم الصمام والقرص من الفولاذ المقاوم للصدأ المزدوج 304، 316، 304L، 316L، أو 2205 لتلبية متطلبات مقاومة التآكل المختلفة. عادةً ما يكون ساق الصمام مصنوعًا من الفولاذ المقاوم للصدأ أو الفولاذ المزدوج لتحقيق توازن القوة والمتانة. يتم اختيار المقعد ووجه الختم بناءً على ظروف التشغيل ويمكن أن يكون من الفولاذ المقاوم للصدأ أو الأقمار الصناعية أو سبائك النيكل لضمان الختم المعدني الموثوق به.

توصيات الاختيار والاستخدام

عند اختيار الصمام، يجب مراعاة عوامل مثل خصائص الوسط وضغط التصميم ودرجة الحرارة بعناية، ويجب أن يتطابق معيار الحافة مع نظام الأنابيب الحالي. بالنسبة للتطبيقات ذات القطر الكبير أو الضغط العالي، يجب تقييم عزم دوران التشغيل اليدوي، وقد يكون من الضروري وجود آلية لتقليل عزم الدوران. سيؤدي التثبيت المناسب والصيانة المنتظمة إلى إطالة عمر خدمة صمامات الفراشة ذات الختم الصلب المصنوعة من الفولاذ المقاوم للصدأ اليدوية بشكل فعال.

إدارة الصيانة والتشغيل

يوصى بإنشاء سجلات شاملة للتشغيل والصيانة، والفحص المنتظم لوصلات الفلنجة، وصناديق الحشو، وأسطح الغلق. في البيئات ذات درجات الحرارة المرتفعة أو المسببة للتآكل، يجب تنفيذ إجراءات التشحيم المحسنة ومكافحة التآكل لضمان التشغيل المستقر على المدى الطويل وتوفير حماية موثوقة لسلامة النظام.
