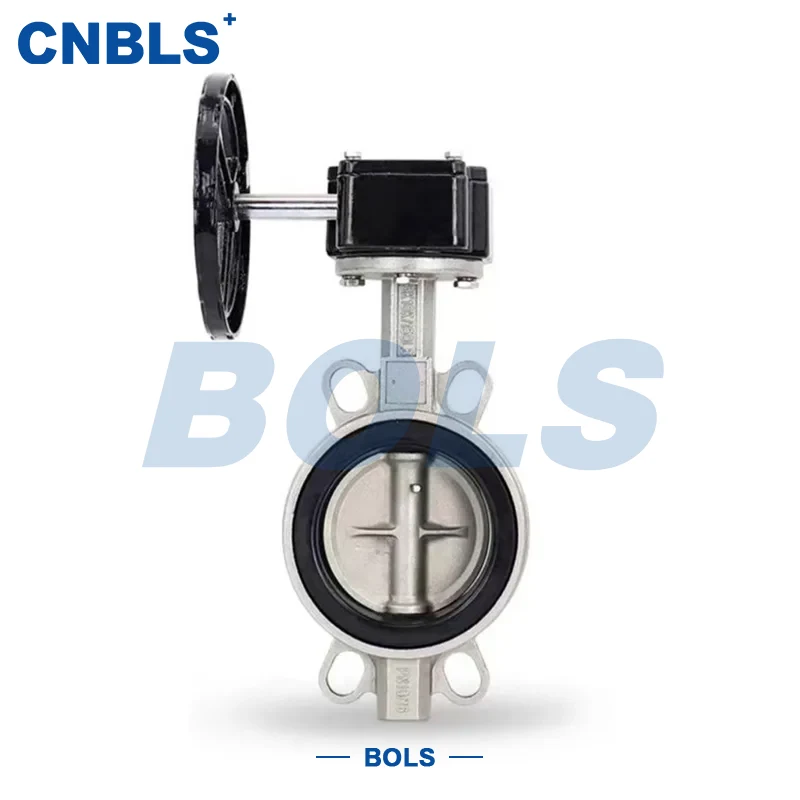

صمامات الفراشة لشبكة أنابيب الفولاذ المقاوم للصدأ

إن صمامات الفراشة لشبكة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ عبارة عن صمام تحكم للأغراض العامة مصمم خصيصًا لأنظمة خطوط أنابيب نقل السوائل المختلفة. جسم الصمام ومحمل الضغط الرئيسي ومكونات الختم كلها مصنوعة من مواد الفولاذ المقاوم للصدأ (304، 316، 304L، 316L، 2205 الفولاذ المقاوم للصدأ المزدوج، وما إلى ذلك). يقوم الصمام بتشغيل الجذع للتدوير عبر مشغل، مما يتيح للقرص الفتح والإغلاق أو التنظيم داخل جسم الصمام، وبالتالي تحقيق الإغلاق والتحكم في تدفق الوسائط في شبكة خطوط الأنابيب.

يتميز هذا الصمام بهيكل مدمج ومعدل استخدام عالي التجويف، ويوفر ممرات تدفق دون عائق وفقدان ضغط منخفض في الحالة المفتوحة، مما يجعله مثاليًا للتركيب في أنظمة خطوط الأنابيب ذات المساحة المحدودة أو خطوط الأنابيب الكثيفة. توفر مادة الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل، ومقاومة الأكسدة، ومقاومة تآكل الوسائط، مما يضمن التشغيل المستقر على المدى الطويل في الوسائط المعقدة والبيئات القاسية.

تُستخدم صمامات الفراشة لشبكة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في أنظمة خطوط الأنابيب مثل إمدادات المياه البلدية والصرف الصحي والمياه المتداولة الصناعية والبتروكيماويات والأغذية والأدوية والمعالجة البيئية. إنها مناسبة بشكل خاص للسيناريوهات الهندسية ذات المتطلبات العالية لنظافة الوسائط، ومقاومة التآكل، والموثوقية التشغيلية.

هيكل وخصائص العمل

1. تكوين هيكل جسم الصمام

بناءً على فئة الضغط وظروف التشغيل لشبكة خطوط الأنابيب، يمكن تكوين صمامات الفراشة لشبكة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ بأنواع هيكلية مختلفة:

● هيكل نوع الخط المركزي: يتزامن مركز دوران القرص مع الخط المركزي لجسم الصمام. إنه يتميز ببنية بسيطة ومقاومة تدفق منخفضة، ومناسب لشبكات خطوط الأنابيب ذات الضغط المنخفض والتدفق الكبير.

● هيكل نوع الأوفست: بما في ذلك التصميمات أحادية الإزاحة، والإزاحة المزدوجة، وثلاثية الإزاحة. يتم فك ارتباط زوج الختم بسرعة أثناء الفتح والإغلاق، وهو مناسب للضغط المتوسط ​​إلى العالي، أو الفتح/الإغلاق عالي التردد، أو ظروف العمل ذات درجة الحرارة العالية.

عادة ما يتم تصنيع جسم الصمام من خلال عمليات الصب أو اللحام الدقيقة لضمان القوة الشاملة واستقرار الأبعاد. يعتمد القرص والساق اتصالًا صارمًا لضمان النقل الموثوق.

2. تصميم هيكل الختم

للتكيف مع متطلبات وسائط خطوط الأنابيب المختلفة وظروف العمل، يمكن تجهيز الصمام بأنواع الختم التالية:

● هيكل ناعم الختم: يتكون من EPDM أو مطاط الفلورومركب بهيكل من الفولاذ المقاوم للصدأ، مناسب للوسائط ذات الضغط المنخفض أو النظيف أو الصحي.

● هيكل معدني محكم الغلق: أسطح إغلاق معدنية من الفولاذ المقاوم للصدأ أو لحام تراكب سبائك الأقمار الصناعية، مناسب للوسائط ذات درجة الحرارة العالية أو الضغط العالي أو المحتوية على جزيئات أو المسببة للتآكل.

يضمن تكوين الختم المعقول أداء الختم مع تقليل التآكل أثناء الفتح والإغلاق وإطالة عمر خدمة الصمام.

3. طرق القيادة والتحكم

يمكن تجهيز الصمام بمشغلات مرنة وفقًا لوضع التحكم في شبكة خطوط الأنابيب:

● محرك يدوي: مناسب لشبكات خطوط الأنابيب ذات القطر الصغير أو الضغط المنخفض أو التي يتم التحكم فيها يدويًا.

● محرك هوائي: مناسب للفتح/الإغلاق عالي التردد وأنظمة التحكم الآلي في الموقع.

● محرك كهربائي: مناسب للتحكم عن بعد، أو الإدارة المركزية، أو شبكات خطوط الأنابيب التي تتطلب تنظيمًا دقيقًا للتدفق.

ميزات المنتج الرئيسية

● هيكل من الفولاذ المقاوم للصدأ بالكامل مع مقاومة ثابتة للتآكل ومقاومة للتآكل

● أنواع هيكلية متعددة متاحة للتكيف مع شبكات خطوط الأنابيب ذات الضغوط وظروف العمل المختلفة

● ممرات التدفق دون عائق ومقاومة منخفضة للفتح/الإغلاق، مما يساعد على تقليل استهلاك الطاقة لشبكة خطوط الأنابيب

● طرق اتصال متعددة مع قدرة قوية على التكيف مع التثبيت

● أوضاع القيادة المرنة، المتوافقة مع أنظمة التحكم الآلي

● هيكل صيانة واضح للفحص والإصلاح اليومي المريح

في أنظمة شبكات خطوط الأنابيب المعقدة، يمكن لصمامات الفراشة لشبكة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ أن توازن بين الاستقرار التشغيلي وسهولة الصيانة مع ضمان موثوقية الختم.

التطبيقات النموذجية

المعلمات التقنية

تكوين المواد لمكونات الفولاذ المقاوم للصدأ

إرشادات الاختيار

عند اختيار صمامات الفراشة لشبكة أنابيب الفولاذ المقاوم للصدأ، ركز على العوامل الرئيسية التالية:

1. الخصائص المتوسطة: اختر درجة الفولاذ المقاوم للصدأ ونوع الختم المناسب على أساس التآكل ومحتوى الجسيمات.

2. الضغط ودرجة الحرارة: بالنسبة لشبكات خطوط الأنابيب ذات الضغط العالي ودرجة الحرارة العالية، قم بإعطاء الأولوية لهياكل الأوفست والأختام المعدنية الصلبة.

3. طريقة الاتصال: حدد نوع الرقاقة للسيناريوهات ذات المساحة المحدودة؛ اختر النوع الفلنجة أو النوع الملحوم لظروف العمل ذات القطر الكبير أو المعرضة للاهتزاز.

4. متطلبات التحكم: تحدد الحاجة إلى جهاز التحكم عن بعد أو التنظيم التلقائي تكوين المحرك.

5.مواصفات الصناعة: يجب أن تتوافق الصناعات البلدية والغذائية والصيدلانية مع معايير النظافة والمواد المقابلة.

ملخص قيمة التطبيق

من خلال التحسين الهيكلي وتكوين المواد، تحقق صمامات الفراشة لشبكة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ تشغيلًا مستقرًا في شبكات خطوط الأنابيب متعددة الوسائط ومتعددة الحالات. مع ضمان أداء الختم، فإنه يقلل بشكل فعال من مقاومة النظام وتكاليف الصيانة، مما يجعله مناسبًا لمشاريع هندسة شبكة خطوط الأنابيب ذات التشغيل المستمر على المدى الطويل.

في أنظمة خطوط الأنابيب التي تتطلب توازنًا بين مقاومة التآكل، والموثوقية التشغيلية، وتوافق النظام، توفر صمامات الفراشة لشبكة الأنابيب المصنوعة من الفولاذ المقاوم للصدأ أداءً مستقرًا ويمكن التنبؤ به.
