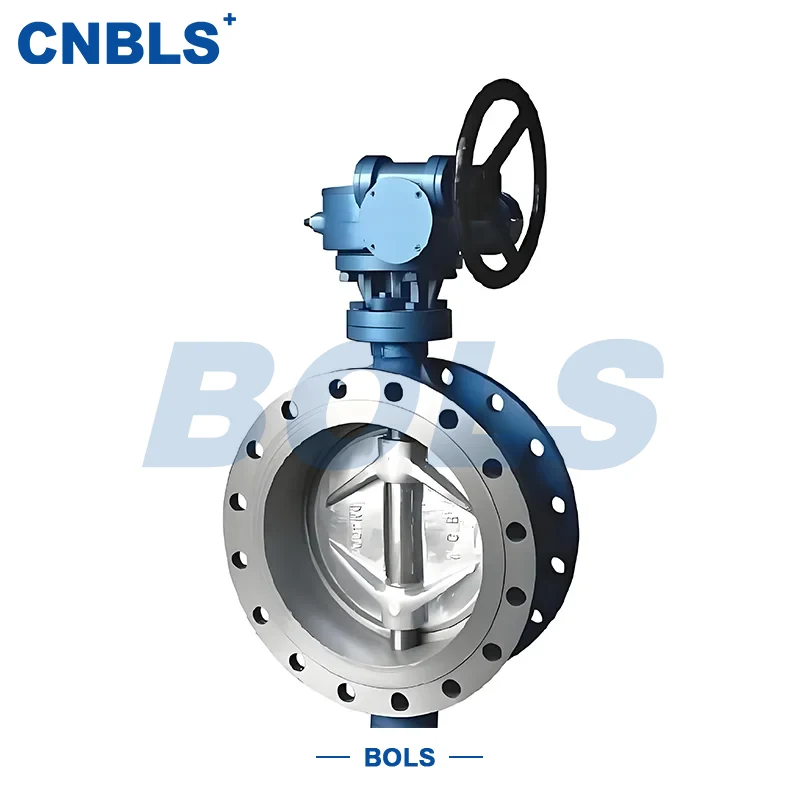

صمامات فراشة معدنية ذات حواف صلبة من الفولاذ المقاوم للصدأ

صمامات الفراشة ذات الحواف المعدنية الصلبة المصنوعة من الفولاذ المقاوم للصدأ عبارة عن صمام فراشة صناعي يتميز بهيكل ثلاثي الإزاحة ومحرك كهربائي ووصلة شفة. جسم الصمام ومكونات تحمل الضغط الرئيسية مصنوعة من الفولاذ المقاوم للصدأ 304، 316، 304L، 316L، أو الفولاذ المقاوم للصدأ المزدوج، مع تصميم محكم الإغلاق من المعدن إلى المعدن.

يتم تشغيل الصمام بواسطة مشغلات كهربائية تستقبل إشارات التحكم، ويقوم بدفع الجذع لتدوير القرص، مما يتيح التشغيل والإيقاف عن بعد أو التنظيم المستمر للوسائط في خطوط الأنابيب. يعمل هيكل الإزاحة الثلاثية على تقليل الاحتكاك على سطح الختم بشكل فعال، مما يحافظ على أداء الختم المستقر حتى في ظل ظروف درجات الحرارة العالية والضغط العالي والوسائط التي تحتوي على جسيمات.

يوازن صمام الفراشة الكهربائي ذو الحواف المعدنية المصنوعة من الفولاذ المقاوم للصدأ بين مقاومة التآكل، ومقاومة التآكل، والمتانة الهيكلية، مما يجعله مثاليًا للأنظمة الصناعية التي تتطلب أتمتة عالية وتعمل في ظل ظروف قاسية.

الهيكل ومبدأ العمل

1. تصميم هيكل الأوفست الثلاثي

تعتمد سلسلة D943H هيكل صمام الفراشة الكلاسيكي ثلاثي الإزاحة:

الإزاحة الأولى: يتم إزاحة محور الجذع من مركز جسم الصمام.

الإزاحة الثانية: يتم إزاحة محور الجذع من مركز سطح الختم.

الإزاحة الثالثة: يشكل زوج الختم هيكلًا مخروطيًا مائلًا.

يسمح هذا التصميم للقرص بفصله عن مقعد الصمام في المرحلة الأولى من الفتح والإغلاق، وتجنب خدش سطح الختم، وتقليل التآكل بشكل فعال، وإطالة عمر الخدمة.

2. وضع القيادة الكهربائية

الصمام مزود بمحرك كهربائي، وهو متوفر بنوعين:

● نوع التشغيل والإيقاف (التحكم في موضعين)

● نوع التنظيم (التحكم النسبي بإشارة 4–20 مللي أمبير)

يقوم المشغل بتحويل الإشارات الكهربائية إلى عزم دوران ميكانيكي، مما يدفع الحركة المنسقة للساق والقرص لتحقيق إجراءات تشغيل وإيقاف أو تنظيم مستقرة وقابلة للتكرار.

3. الميزات الرئيسية

هيكل محمل للضغط من الفولاذ المقاوم للصدأ بالكامل

إن جسم الصمام والفلنجات والمكونات الرئيسية الحاملة للضغط مصبوبة بشكل متكامل أو مصنوعة من الفولاذ المقاوم للصدأ، مما يوفر ما يلي:

● مقاومة ممتازة للتآكل

● قوة مستقرة في درجات الحرارة العالية

● التوافق مع الوسائط الحمضية أو القلوية أو المحتوية على الكلوريد أو الكبريت

تصميم معدني محكم الغلق

يمكن تغطية زوج الختم من المعدن إلى المعدن اختياريًا بسبائك مصنوعة من الأقمار الصناعية أو النيكل، ويتميز بما يلي:

● لا يوجد تليين أو شيخوخة في ظل ظروف درجات الحرارة المرتفعة

● القدرة على التكيف مع الفتح/الإغلاق المتكرر والوسائط التي تحتوي على جزيئات

● الامتثال لمتطلبات تصنيف التسرب API 609 Class V

اتصال شفة

إنها تعتمد وصلة شفة قياسية، تتوافق مع المعايير الوطنية أو الأمريكية، مما يسهل التركيب والصيانة السهلة، وهي مناسبة لأنظمة خطوط الأنابيب ذات القطر المتوسط ​​إلى الكبير.

التوافق مع أنظمة الأتمتة

يمكن دمج صمامات الفراشة ذات الحواف المعدنية الصلبة المصنوعة من الفولاذ المقاوم للصدأ مباشرة في DCS وPLC وأنظمة التحكم الأخرى، مما يدعم التحكم عن بعد وتعليقات الحالة، وهو مناسب للتشغيل المستمر وسيناريوهات التحكم المركزي.

المعلمات التقنية

مواصفات المواد

جسم الصمام

قرص الصمام

مقعد الجذع والصمام

● الجذع: A182 F304 / F316 / F51

● مقعد الصمام: مصنوع من الفولاذ المقاوم للصدأ، أو الأقمار الصناعية، أو سبائك النيكل

التطبيقات

يتم استخدام صمامات الفراشة ذات الحواف المعدنية الصلبة المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في المجالات التالية:

● مصانع البتروكيماويات

● أنظمة الطاقة والتدفئة

● خطوط أنابيب غاز المداخن المعدنية ودرجات الحرارة العالية

● أنظمة الفحم الكيميائية والغاز الاصطناعي

● شبكات التدفئة البلدية وأنابيب البخار الصناعي

تشمل الوسائط النموذجية البخار عالي الحرارة، والبخار شديد الحرارة، وغاز المداخن المحمل بالغبار، والمنتجات النفطية، والوسائط الكيميائية المسببة للتآكل، والمياه ذات درجة الحرارة المرتفعة.

إرشادات الاختيار

اختيار المواد

اختر 304، 316، أو الفولاذ المقاوم للصدأ المزدوج على أساس التآكل المتوسط ​​ودرجة الحرارة. بالنسبة للظروف التي تحتوي على جسيمات، اختر الأقراص ذات طبقة لحام من السبائك الصلبة.

مطابقة الضغط وعزم الدوران

بالنسبة للتطبيقات ذات القطر الكبير أو الضغط العالي، قم بتجهيز الصمام بمحرك كهربائي عالي عزم الدوران لضمان الفتح والإغلاق بشكل موثوق.

تأكيد وضع التحكم

حدد نوع التشغيل/الإيقاف لمهام الفتح/الإغلاق البسيطة؛ اختر نوع التنظيم لاحتياجات تنظيم التدفق أو الضغط.

شفة التوحيد القياسي

تأكد من أن شفة الصمام تتوافق تمامًا مع شفة خط الأنابيب من حيث فئة الضغط ونوع سطح الختم.

موجز للتشغيل والصيانة

● افحص جسم الصمام، والفلنجات، والمشغل، وأسلاك الإشارة قبل التشغيل.

● بالنسبة لتطبيقات درجات الحرارة المرتفعة، قم بالتسخين ببطء لتجنب الصدمة الحرارية.

● تحقق بانتظام من أداء الختم وحالة تشغيل المحرك.

● في حالة حدوث تسرب أو تشويش، لا تقم بإجراء الصيانة إلا بعد خفض ضغط النظام.

ملخص فني

من خلال الجمع بين هيكل ثلاثي الإزاحة، وتصميم محمل الضغط من الفولاذ المقاوم للصدأ بالكامل، وتقنية الختم الصلب المعدني، يوفر هذا المنتج تشغيلًا مستقرًا في ظل درجات الحرارة العالية والضغط العالي وظروف الوسائط المعقدة. تعتبر صمامات الفراشة المعدنية الصلبة ذات الحواف المعدنية المصنوعة من الفولاذ المقاوم للصدأ مناسبة لأنظمة خطوط الأنابيب الصناعية ذات المتطلبات الصارمة للموثوقية والأتمتة وعمر الخدمة.
