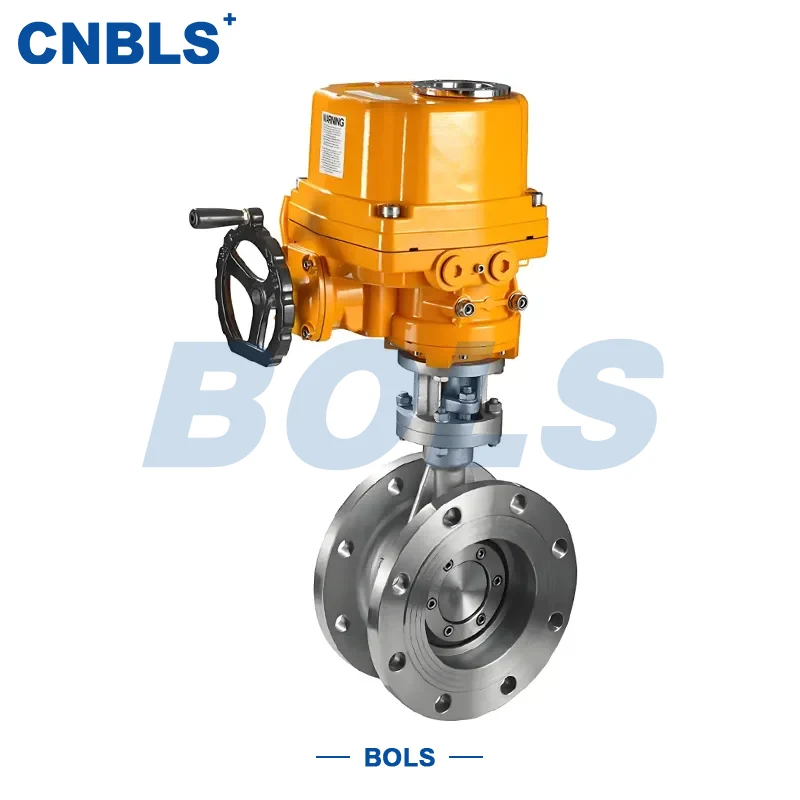

صمامات الفراشة للتهوية من الفولاذ المقاوم للصدأ

صمام فراشة التهوية D341W المصنوع من الفولاذ المقاوم للصدأ هو صمام فراشة مركزي مصمم خصيصًا لأنظمة التهوية الصناعية. لقد تم تصنيعها باستخدام مواد الفولاذ المقاوم للصدأ مثل 304، 316، 304L، و316L، وتتوافق مع سلسلة D341W والمعايير الصناعية ذات الصلة لصمامات فراشة التهوية. يتم تثبيت الصمام في أنظمة قنوات التهوية عبر وصلات الحافة ويتم تشغيله إما عن طريق التشغيل اليدوي أو مشغل ترس دودي لتدوير القرص، مما يتيح فتح وإغلاق وضبط تدفق الوسائط الغازية.

باعتبارها صمامات فراشة تهوية نموذجية مصنوعة من الفولاذ المقاوم للصدأ، فقد تم تحسين تصميمها لظروف الغاز ذات الضغط المنخفض والقطر الكبير والغبار والتآكل. مع ضمان أداء الختم الأساسي، فإنه يلبي أيضًا متطلبات نظام التهوية لقدرة التدفق، والمرونة التشغيلية، والاستقرار على المدى الطويل.

الهيكل ومبدأ العمل

تصميم خط الوسط

يشترك الجذع والقرص في نفس خط الوسط، لذلك يدور القرص حول محور الجذع أثناء التشغيل. يعمل هذا الهيكل البسيط والمتوازن على تقليل عزم الدوران عند الفتح وهو مناسب تمامًا للاستخدام على المدى الطويل في قنوات التهوية ذات القطر الكبير.

اتصال شفة

يتميز كلا طرفي جسم الصمام بحواف متكاملة متوافقة مع GB/T 9113 أو ANSI B16.5. يتم التثبيت بشكل مباشر باستخدام البراغي، مما يضمن تحديد موضع موثوق وسهولة الصيانة.

التهوية الخاصة بالختم

يشير "W" في D341W إلى بنية من نوع التهوية مصممة للتحكم في التسرب بدلاً من تحقيق تسرب صفر. تشتمل الخيارات على موانع التسرب المعدنية الصلبة أو موانع التسرب المعدنية + المطاطية الفلورية المركبة، والتي تقلل التشويش الناتج عن الغبار أو التمدد الحراري مع الحفاظ على التشغيل الآمن.

خيارات التشغيل

أحجام أصغر: التشغيل اليدوي للبساطة وسهولة الصيانة

الأحجام المتوسطة والكبيرة: مشغلات التروس الدودية لزيادة عزم الدوران، وسهولة التشغيل، وملاءمة التحكم العلوي أو المركزي

الميزات الرئيسية

قدرة قوية على التكيف مع المواد

يوفر البناء المصنوع من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل والأكسدة، ومناسب لغاز المداخن المحتوي على الكبريت والغازات الحمضية والبيئات عالية الرطوبة.

مقاومة التدفق المنخفض

يعمل التصميم المركزي والقرص الرفيع على تقليل إعاقة تدفق الهواء، مما يقلل من مقاومة النظام واستهلاك الطاقة.

تكاليف الصيانة التي يمكن السيطرة عليها

مع وجود عدد أقل من المكونات وهيكل إغلاق مباشر، يكون الفحص والصيانة الروتينية في حده الأدنى، مما يجعله مثاليًا لأنظمة التهوية التي تعمل بشكل مستمر.

نطاق تشغيل واسع

نطاق درجة الحرارة: -30 درجة مئوية ~ 400 درجة مئوية نطاق الضغط: PN0.1 ~ PN1.0MPa مناسب لمعظم تطبيقات التهوية الصناعية وغاز المداخن.

باعتبارها صمامات فراشة تهوية ناضجة مصنوعة من الفولاذ المقاوم للصدأ، فإن تصميمها يعطي الأولوية لاستقرار النظام والموثوقية على المدى الطويل.

التطبيقات

يتم استخدام صمامات فراشة التهوية المصنوعة من الفولاذ المقاوم للصدأ D341W على نطاق واسع في:

علم المعادن: الأفران العالية، والتلبيد، وجمع الغبار، وأنظمة معالجة غاز المداخن

صناعة الطاقة: أنظمة هواء الغلايات وغاز المداخن، وقنوات إزالة الكبريت ونزع النتروجين

الصناعة الكيميائية: معالجة أنظمة العادم بالغازات المسببة للتآكل

مواد البناء والأسمنت: تجميع غبار ذيل الفرن، وأنظمة إعادة تدوير الهواء الساخن

الهندسة البيئية: معالجة غازات النفايات الصناعية وأنظمة الانبعاثات

في هذه التطبيقات، تعمل صمامات فراشة التهوية المصنوعة من الفولاذ المقاوم للصدأ بشكل أساسي على العزل، والتنظيم، وتحويل التدفق، بدلاً من التحكم في الختم بالضغط العالي.

المعلمات التقنية

توصيات الاختيار والاستخدام

تشمل اعتبارات الاختيار الرئيسية ما يلي:

تكوين متوسط ​​والتآكل

ضغط التصميم ودرجة حرارة التشغيل

حجم الأنابيب ومساحة التثبيت

وجود غبار مرتفع أو ارتفاع في درجة الحرارة أو التشغيل المستمر

بالنسبة للبيئات المتربة، يوصى باستخدام قرص مثقوب من الفولاذ المقاوم للصدأ. بالنسبة لأنظمة غاز المداخن ذات درجة الحرارة العالية، يفضل استخدام الأختام المعدنية الصلبة لتعزيز الاستقرار.

خاتمة

صمام فراشة التهوية D341W الفولاذي المقاوم للصدأ يتميز بالهيكل الموثوق به، المواد المستقرة، والقدرة على التكيف القوية. باعتبارها صمامات فراشة تهوية قياسية من الفولاذ المقاوم للصدأ، فقد تم تصميمها لتلبية متطلبات السلامة والصيانة طويلة المدى للتهوية الصناعية وأنظمة غاز المداخن، مما يجعلها خيارًا عمليًا للمشاريع الهندسية وتكامل المعدات.
