دودة العتاد محرك شفة نوع المعادن الصلب ختم صمامات الفراشة

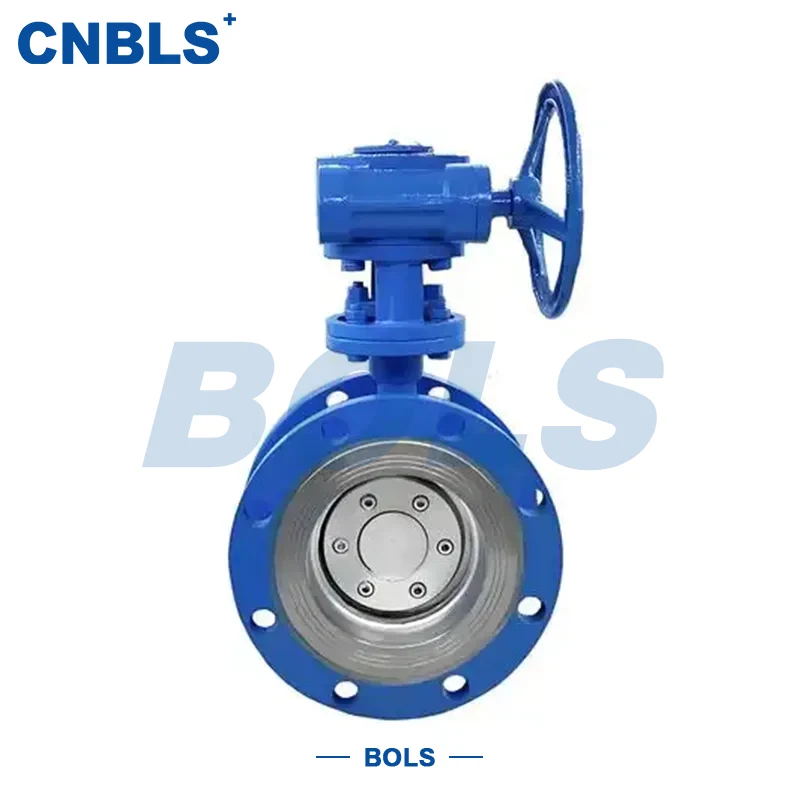

إن صمام الفراشة المعدني ذو الختم الصلب المصنوع من الفولاذ المقاوم للصدأ D343H والذي يتم تشغيله بترس دودي هو صمام فراشة من الدرجة الصناعية تم تطويره لظروف الوسائط ذات درجة الحرارة العالية والضغط العالي والمعقدة. يتميز بتصميم ثلاثي الإزاحة، ووصلة شفة، ومشغل تروس دودية، فهو يحقق إحكامًا موثوقًا به مع الحفاظ على عزم دوران التشغيل المنخفض وأداء الاختناق المستقر.

باعتبارها صمامات الفراشة المعدنية ذات الختم الصلب من نوع شفة محرك التروس الدودية، فإن مكوناتها المحتوية على الضغط مصنوعة بشكل أساسي من الفولاذ المقاوم للصدأ، جنبًا إلى جنب مع هيكل معدني صلب الختم. وهذا يضمن أداء إغلاق مستقر وقوة هيكلية حتى في ظل التشغيل طويل الأمد لدرجة الحرارة العالية، وتآكل الجسيمات، وركوب الدراجات المتكرر، مما يجعله مناسبًا للأنظمة الصناعية ذات متطلبات السلامة والمتانة العالية.

التصميم الهيكلي ومبدأ العمل

تصميم ثلاثي الأوفست

يشتمل الصمام على إزاحات محورية وقطرية وزاوية، مما يسمح للقرص بفك الارتباط بسرعة من المقعد أثناء التشغيل. يؤدي هذا إلى تجنب الاحتكاك الانزلاقي بين أسطح الختم المعدنية، مما يقلل بشكل كبير من التآكل ويطيل عمر الخدمة. في مرحلة الإغلاق النهائية، تخلق الهندسة اللامركزية ضغطًا موثوقًا من المعدن إلى المعدن من أجل الختم المستقر.

تشغيل العتاد الدودي

يوفر محرك التروس الدودي نسبة تخفيض كبيرة، مما يقلل بشكل كبير من عزم دوران التشغيل اليدوي - وهو مناسب بشكل خاص للتطبيقات ذات القطر الكبير وتطبيقات الضغط التفاضلي العالي. كما أنه يوفر إمكانية القفل الذاتي، مما يمنع انعكاس موضع الصمام أثناء تقلبات ضغط النظام وتعزيز السلامة التشغيلية. بالنسبة لتطبيقات التحكم في التدفق، يتيح الترس الدودي إمكانية الضبط الزاوي السلس والدقيق.

اتصال شفة

يتميز كلا طرفي الصمام بوصلات شفة متوافقة مع GB/T 9113 أو ANSI B16.5. وهذا يضمن قوة اتصال عالية، وختم موثوق، وسهولة التركيب، والإزالة، والصيانة، مما يجعله مثاليًا للتشغيل طويل الأمد في أنظمة الأنابيب الثابتة.

ميزات المنتج الرئيسية

يوفر الهيكل المحتوي على الضغط المصنوع من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل وقوة في درجات الحرارة العالية

تصميم معدني محكم الغلق مناسب لدرجات الحرارة العالية والضغط العالي والوسائط المحملة بالجسيمات

يضمن محرك التروس الدودي التشغيل السلس، وهو مثالي للتطبيقات ذات القطر الكبير وعزم الدوران العالي

هيكل الإزاحة الثلاثية يقلل من التآكل ويطيل عمر الختم

يوفر اتصال الحافة القياسي توافقًا قويًا مع النظام

تُظهر صمامات الفراشة المعدنية ذات الختم الصلب من نوع شفة محرك التروس الدودي مزايا واضحة في الموثوقية وقابلية الصيانة وتكلفة التشغيل على المدى الطويل.

التطبيقات النموذجية

في هذه البيئات الصعبة، توفر صمامات الفراشة المعدنية ذات الختم الصلب من نوع شفة محرك التروس الدودي أداءً مستقرًا على المدى الطويل وتساعد على تقليل وقت التوقف غير المخطط له.

المعلمات الفنية الأساسية (ملخص)

توصيات الاختيار والاستخدام

أثناء الاختيار، يجب تقييم عوامل مثل خصائص الوسائط وضغط النظام ودرجة حرارة التشغيل وتكرار التدوير بعناية. بالنسبة للوسائط الكاشطة أو المحملة بالجسيمات، يوصى باستخدام أزواج الختم الملحومة بالقمر الصناعي. بالنسبة للبيئات شديدة التآكل، يفضل استخدام مواد الفولاذ المقاوم للصدأ 316L أو المزدوجة.

سيؤدي الاختيار المناسب والصيانة الموحدة إلى تعزيز الاستقرار التشغيلي وعمر الخدمة بشكل كبير لصمامات الفراشة المعدنية ذات الختم الصلب من نوع شفة محرك التروس الدودية.

خاتمة

تم تصميم صمام الفراشة المعدني الصلب ذو الختم الصلب D343H الذي يعمل بالتروس الدودية من الفولاذ المقاوم للصدأ D343H على التصميم الهيكلي الناضج وتكوين المواد المستقر والتشغيل الموثوق. إن أدائه الشامل في السلامة والمتانة والقدرة على التكيف يجعله حلاً شائع الاستخدام لتطبيقات صمامات الفراشة ذات درجة الحرارة العالية والضغط العالي.
