صمامات فحص التأرجح ذات الحافة ANSI

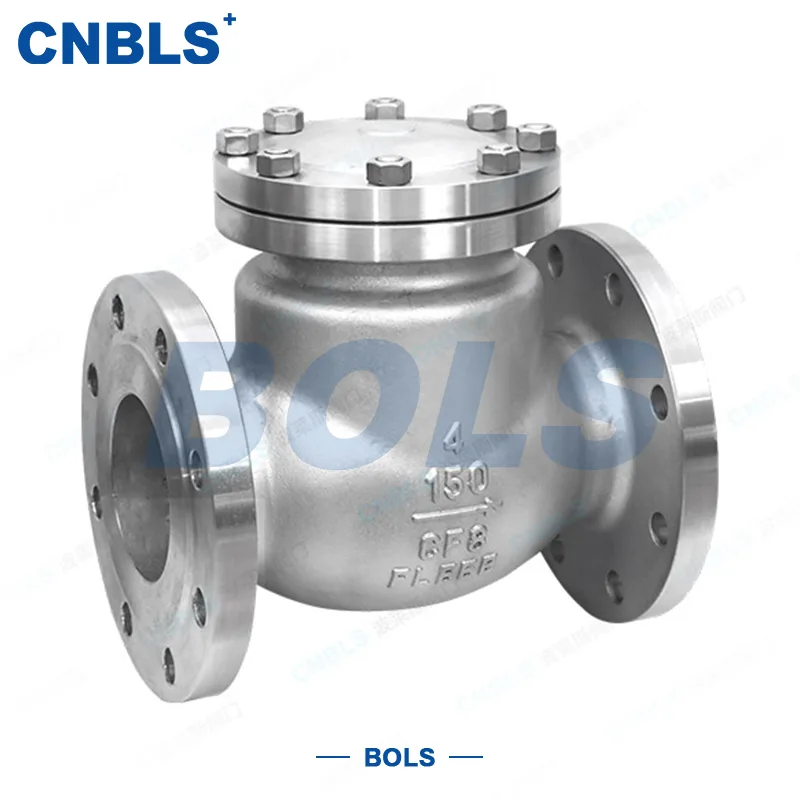

صمامات فحص التأرجح ذات الحافة ANSI (العلامة التجارية: Bolaisi، سلسلة الطراز: H44W/Y-150LB/300LB/600LB/900LB) هي صمامات أحادية الاتجاه ذاتية التشغيل بالكامل بدون أجهزة قيادة خارجية، مصممة لتوفير حماية موثوقة ضد التدفق الخلفي لأنظمة خطوط أنابيب السوائل الصناعية. الصمام مصنوع من الفولاذ المقاوم للصدأ عالي الجودة، وهو متوافق مع الماء والزيت والبخار والوسائط الصناعية المختلفة، ويمكن أن يعمل بثبات لفترة طويلة تحت الضغط العادي. الظروف. يتميز بمقاومة التدفق المنخفض، وأداء الختم العالي والتوافق القوي، فهو بمثابة صمام أساسي أساسي لضمان سلامة خط الأنابيب وتشغيل العملية المستقر.

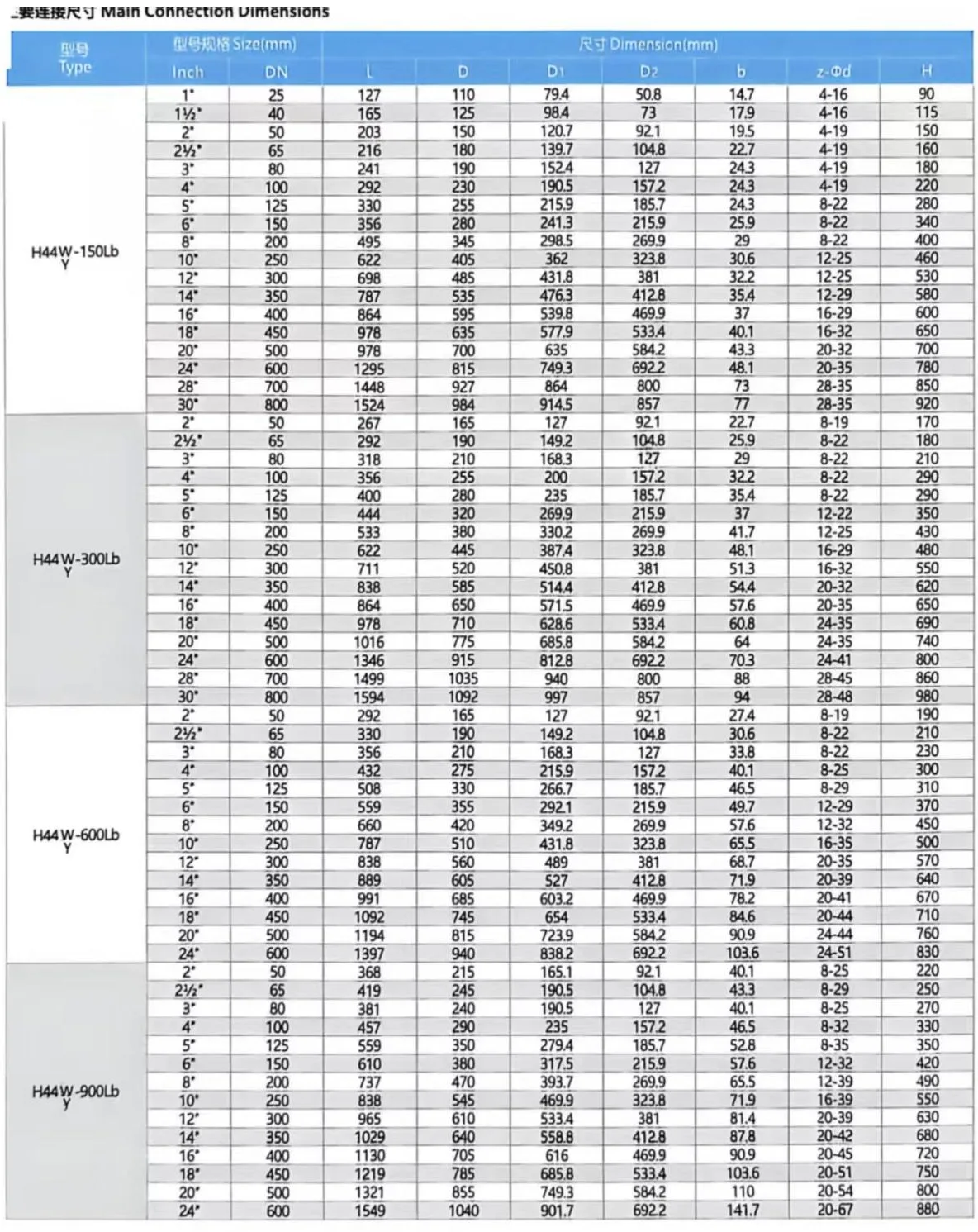

المعلمات التقنية الأساسية

التصميم الهيكلي ومزايا الأداء الأساسية

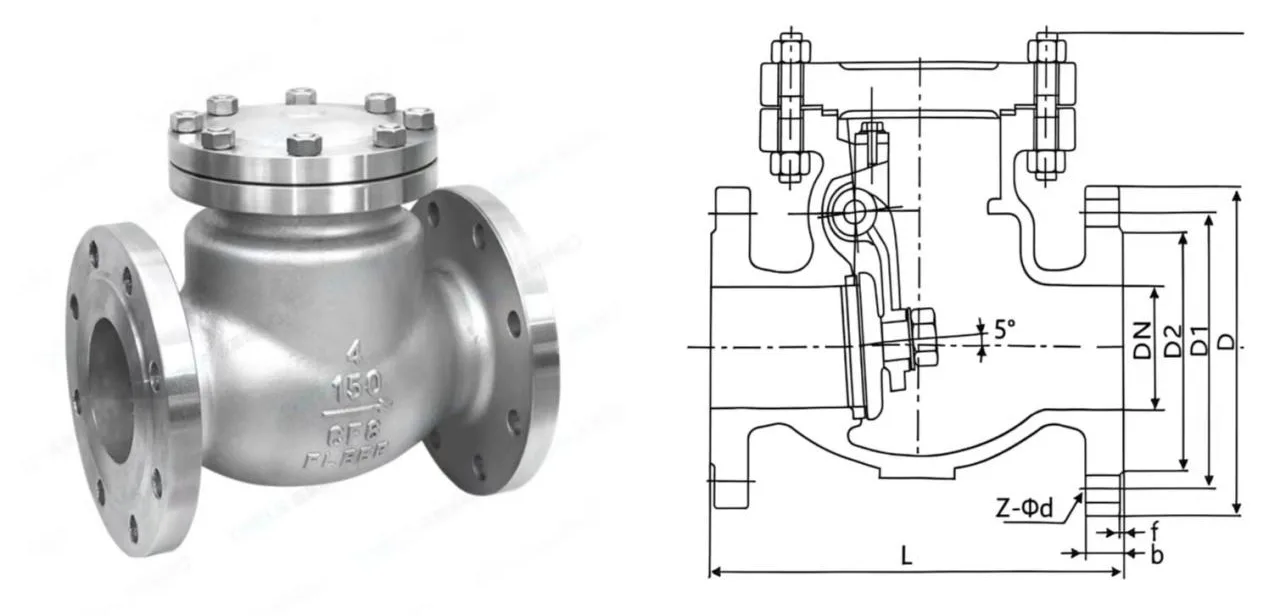

يعتمد صمام فحص تأرجح الحافة ANSI هيكل قرص تأرجح مفرد محسّن بدقة، ويتكون من جسم صمام عالي القوة، وغطاء محرك محكم الغلق، ومقعد صمام مائل، وقرص متأرجح، وهزاز ناقل الحركة، وعمود الدبوس المدمج بالكامل. يدور قرص الصمام بسلاسة ليفتح ويغلق حول عمود المفصلة، ​​مع موازنة التصميم العام بين الكفاءة التشغيلية وموثوقية السلامة.

مزايا الأداء الرئيسية

مقاومة تدفق منخفضة للغاية وكفاءة نقل عالية

من خلال اعتماد قناة التدفق المستقيم وتخطيط مجال التدفق الأمثل مع مقعد الصمام المائل، فإنه يقلل بشكل كبير من اضطراب السوائل وفقدان الضغط المحلي. مع الحد الأدنى من المقاومة أثناء التدفق المتوسط ​​الأمامي، فإنه يضمن كفاءة نقل عالية لخطوط الأنابيب واستهلاك أقل للطاقة للتشغيل على المدى الطويل.

تصميم مانع للتسرب وعامل أمان عالي

مجهز بهيكل عمود دبوس مدمج بالكامل، فهو يزيل تمامًا نقاط التسرب الناتجة عن سيقان الصمام الممتدة مقارنة بالصمامات التقليدية ذات المفصلات الخارجية. إنها مناسبة تمامًا للوسائط المتطايرة والقابلة للاشتعال والانفجار مثل الزيت والبخار، مما يزيل مخاطر السلامة والمخاطر البيئية للتسرب المتوسط.

تركيب مرن وتوافق قوي

يدعم تركيب خطوط الأنابيب الأفقية والرأسية بدون متطلبات تركيب مخصصة، ويتكيف مع تخطيطات خطوط الأنابيب الصناعية المعقدة. يغطي نطاق التجويف الكامل DN15 إلى DN800، مع تصميم معزز هيكليًا لظروف القطر الكبير. فهو يضمن الفتح والإغلاق بسلاسة دون تشويش، مما يوفر توافقًا فائقًا مع الصمامات المماثلة.

ختم مستقر واستجابة سريعة

يشكل تصميم الختم المترابط بالكامل بين القرص ومقعد الصمام قوة ضغط مزدوجة عبر الضغط المتوسط ​​والوزن الذاتي للقرص من أجل إيقاف التسرب تمامًا. يوفر الهيكل المتأرجح استجابة سريعة، حيث يقطع خط الأنابيب على الفور بمجرد حدوث التدفق العكسي لمنع السائل العكسي تمامًا.

لا يوجد محرك أقراص خارجي وتكلفة تشغيل وصيانة منخفضة

فتح وإغلاق أوتوماتيكي بالكامل مدفوع بفارق الضغط المتوسط ​​والوزن الذاتي للقرص. لا توجد حاجة إلى طاقة خارجية أو إمداد بالهواء أو نظام تحكم، دون أي تدخل يدوي. يضمن الهيكل المبسط انخفاض معدل الفشل، مما يقلل بشكل كبير من تكاليف التركيب في الموقع، والتشغيل والصيانة على المدى الطويل.

مبدأ العمل

يتم فتح وإغلاق صمامات فحص التأرجح ذات الحافة ANSI بالكامل من خلال فرق الضغط المتوسط ​​لخط الأنابيب والوزن الذاتي للقرص، ولا يتطلب أي طاقة خارجية أو تشغيل يدوي. تنقسم عملية العمل إلى الفتح الأمامي والإغلاق العكسي:

الافتتاح إلى الأمام والنقل السلس

عندما يتدفق الوسط للأمام من المدخل ويتجاوز ضغط المدخل الضغط الخلفي للمخرج، فإن دفع السائل الأمامي يرفع قرص الصمام. يدور القرص حول عمود الدبوس المدمج عبر الهزاز، وينفصل تمامًا عن مقعد الصمام لفتح قناة التدفق. تمر الوسائط دون عائق مع الحد الأدنى من فقدان الضغط، دون التأثير على كفاءة نقل خطوط الأنابيب العادية.

إيقاف تلقائي وحماية ضد التدفق العكسي

في حالة إيقاف تشغيل المضخة، وتخفيف الضغط عند المنبع، والتغيرات المفاجئة في ضغط خط الأنابيب وظروف العمل الأخرى، فإن الضغط الخلفي للمخرج سوف يتجاوز ضغط المدخل بسرعة. تعمل القوة المشتركة للضغط المتوسط ​​العكسي والوزن الذاتي للقرص على دفع القرص إلى الدوران للخلف والضغط بإحكام على مقعد الصمام، مما يؤدي إلى قطع قناة التدفق على الفور ومنع التدفق الخلفي. إنه يتجنب بشكل أساسي التلوث المتبادل للمواد، واضطراب العملية، والتلوث المتوسط، واختلال الضغط، ويحمي المعدات الأساسية مثل المضخات والضواغط من أضرار التأثير العكسي.

سيناريوهات التطبيق ومعايير الامتثال

مع الأداء الممتاز ضد التدفق العكسي، والقدرة على التكيف على نطاق واسع في ظروف العمل والموثوقية التشغيلية على المدى الطويل، تُستخدم صمامات فحص التأرجح ذات الحافة ANSI على نطاق واسع في أنظمة السوائل الصناعية الأساسية:

● وحدات إنتاج البتروكيماويات

● خطوط أنابيب نقل النفط والغاز لمسافات طويلة

● وحدات التكرير والمعالجة الكيميائية

● معالجة المياه الصناعية وأنظمة المياه المتداولة

● شبكات أنابيب التدفئة بالبخار ونقل الطاقة الحرارية

في ظروف العمل المذكورة أعلاه، يقوم الصمام بحل مشاكل التدفق العكسي لخط الأنابيب بشكل فعال ويزيل مخاطر الإنتاج بما في ذلك خلط المواد، واضطراب العملية، والتلوث المتوسط ​​وعدم توازن الضغط، ويعمل كعنصر حماية سلامة لا غنى عنه لأنظمة خطوط الأنابيب الصناعية.

معايير الامتثال ومراقبة الجودة

تم تصميم هذه السلسلة وتصنيعها وفقًا لمواصفات ANSI (المعهد الوطني الأمريكي للمعايير). تتوافق أبعاد الحافة مع ANSI B16.5، ويتوافق تصميم الصمام وتقييمات درجة حرارة الضغط مع ANSI B16.34، كما أنها تلبي متطلبات صناعة API ذات الصلة لتطبيقات النفط والغاز. يخضع كل صمام لاختبار صارم للقوة الهيدروستاتيكية وفحص أداء الختم قبل التسليم، مما يلبي المعايير الصناعية بالكامل ومتطلبات التشغيل في الموقع لخدمة مستقرة طويلة الأجل في البيئات الصناعية القاسية.

الأسئلة المتداولة

Q1: ما هو صمام عدم الرجوع ذو الحواف المتأرجحة ANSI؟ ما هي وظيفتها الرئيسية؟

صمام عدم الرجوع ذو الحواف المتأرجحة ANSI هو صمام أحادي الاتجاه مصمم وفقًا للمعايير الأمريكية. إنه يستخدم ضغط وسط التدفق والجاذبية للفتح والإغلاق تلقائيًا، مما يمنع التدفق العكسي في أنظمة خطوط الأنابيب.

يتم استخدامه على نطاق واسع لحماية المضخات والمعدات وخطوط الأنابيب عن طريق منع التدفق العكسي والمطرقة المائية وفقدان الضغط والتلوث المتوسط. يفتح قرص الصمام أثناء التدفق الأمامي ويغلق تلقائيًا عندما يتوقف التدفق أو ينعكس.

س 2: ما هي مزايا صمام عدم الرجوع ذو الحواف المتأرجحة ANSI مقارنة بصمامات الفحص الأخرى؟

توفر صمامات عدم الرجوع ذات الحواف المتأرجحة ANSI العديد من المزايا، بما في ذلك:

تصميم التدفق الكامل:سعة تدفق كبيرة مع فقدان ضغط منخفض، مناسب لخطوط الأنابيب الكبيرة والتطبيقات عالية التدفق.

أداء قوي ضد الانسداد:تقلل غرفة الصمام الكبيرة وحركة القرص الواسعة من خطر الانسداد الناتج عن الجسيمات والشوائب.

عمر خدمة طويل:هيكل بسيط ومتين يتيح التشغيل المستقر على المدى الطويل.

سهولة الصيانة:تسمح الوصلة ذات الحواف وغطاء المحرك المثبت بمسامير بالتنظيف المريح واستبدال المكونات دون إزالة خط الأنابيب.

س 3: ما هي الضغوط التي تتوافق معها الفئات 150، وفئة 300، وفئة 600، وفئة 900، وفئة 1500LB؟

تختلف فئات الضغط ANSI باختلاف درجة الحرارة. الضغوط المرجعية التقريبية عند درجة الحرارة العادية هي:

فئة 150 رطل:تقريبا. 2.0 ميجا باسكال

فئة 300 رطل:تقريبا. 5.0 ميجا باسكال

فئة 600 رطل:تقريبا. 10.0 ميجا باسكال

كلاس900LB:تقريبا. 15.0 ميجا باسكال

فئة 1500 رطل:تقريبا. 25.0 ميجا باسكال

بالنسبة لتطبيقات درجات الحرارة المرتفعة، يجب فحص ضغط العمل الفعلي وفقًا لمخطط تصنيف درجة حرارة الضغط.

س 4: ما هي أنواع وجوه ختم الفلنجة المتوفرة؟

الترددات اللاسلكية (الوجه المرتفع):سطح الختم الأكثر شيوعًا لتطبيقات المياه والنفط والغاز من الفئة 150/الفئة 300.

RJ (الوجه الدائري المشترك):مناسبة لتطبيقات الضغط العالي ودرجات الحرارة العالية مثل أنظمة البخار والبتروكيماويات.

FF (الوجه المسطح):تستخدم بشكل رئيسي لخطوط أنابيب الحديد الزهر ذات الضغط المنخفض وأنظمة المياه البلدية.

س5: ما هو نطاق الحجم القياسي؟ هل تتوفر أحجام مخصصة؟

نطاق الحجم القياسي هو NPS 2 بوصة إلى NPS 24 بوصة. يمكن تخصيص الأحجام الكبيرة من NPS 26 بوصة إلى NPS 48 بوصة وفقًا لمتطلبات المشروع.

تدعم صمامات فحص التأرجح ذات الحواف ANSI الخاصة بنا معايير خطوط الأنابيب الدولية ويمكن تخصيصها للمشاريع الخارجية والتطبيقات الصناعية.
