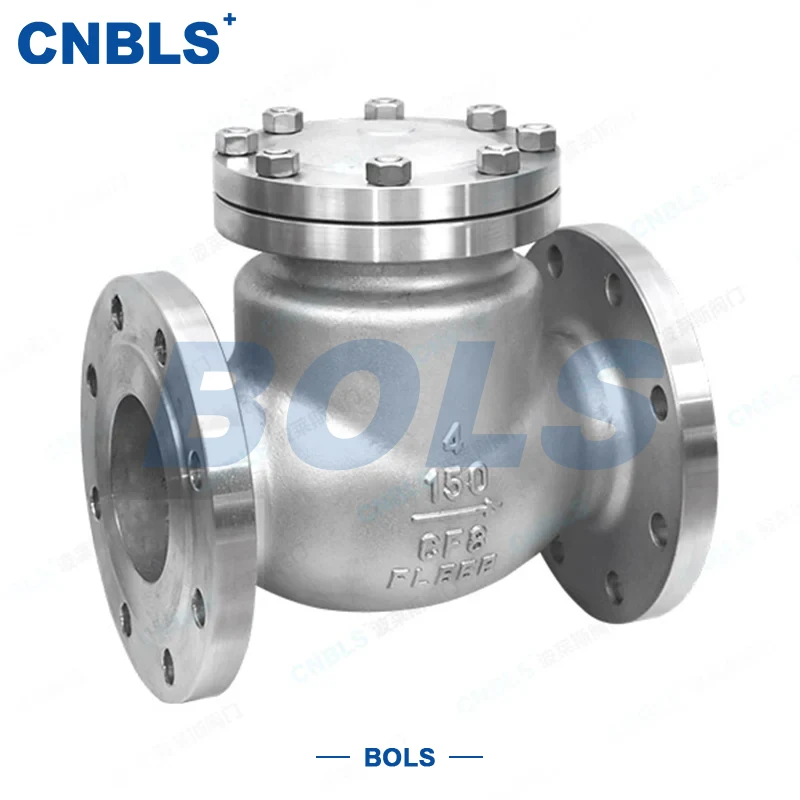

صمامات فحص شفة التأرجح المصنوعة من الفولاذ المقاوم للصدأ ANSI

Bolaisi هي شركة مصنعة موثوقة تتمتع برقابة صارمة على الجودة، وهي متخصصة في صمامات التحكم في السوائل وفقًا لمعايير ANSI. نحن نوفر صمامات فحص ذات شفة متأرجحة من الفولاذ المقاوم للصدأ ANSI، والتي تتوافق مع معايير ANSI/ASME وAPI، وتتميز بتصميم موثوق به ومضاد للتدفق العكسي ووصلات ذات حواف ثابتة. نحن نقدم مواصفات فئة مخصصة وخدمات بالجملة لتلبية احتياجات منع التدفق العكسي لأنظمة الأنابيب الصناعية ANSI.

إرسال استفسار

وصف المنتج

صمامات فحص شفة التأرجح المصنوعة من الفولاذ المقاوم للصدأ ANSI هي صمامات إغلاق أوتوماتيكية تم تصميمها وتصنيعها بدقة وفقًا لمعايير ANSI/ASME. إنها تجمع بين مقاومة التآكل للفولاذ المقاوم للصدأ ومزايا الهيكل من النوع المتأرجح، الذي يتكون بشكل أساسي من هيكل من الفولاذ المقاوم للصدأ، وغطاء محرك السيارة، وقرص التأرجح، وآلية المفصلات، والأطراف ذات الحواف.

مبدأ العمل بسيط وموثوق: أثناء التدفق الأمامي، يقوم الضغط المتوسط بتدوير القرص حول المفصلة لفتحه، مما يضمن التدفق السلس. في حالة التدفق الخلفي، يتم إغلاق القرص تلقائيًا تحت وزنه والضغط العكسي، مما يمنع التدفق الخلفي بإحكام ويحمي نظام الأنابيب ومعدات المصب.

تتميز هذه الصمامات بوصلات ذات حواف ثابتة وسهلة الصيانة ومقاومة ممتازة للتآكل، وتستخدم على نطاق واسع في أنظمة أنابيب ANSI للبتروكيماويات والغاز الطبيعي والأغذية والأدوية ومعالجة المياه وصناعات محطات الطاقة. إنها مثالية بشكل خاص لتطبيقات الضغط المتوسط إلى المنخفض إلى المتوسط المرتفع التي تتطلب منع التدفق العكسي التلقائي، وختم عالي ومقاومة للتآكل. مع الامتثال والتطبيق العملي، أصبحت صمامات فحص الفلنجة المصنوعة من الفولاذ المقاوم للصدأ ANSI مكونات رئيسية تضمن التدفق أحادي الاتجاه في أنابيب ANSI أنظمة.

المعلمات التقنية الأساسية

غرض	قيمة
النماذج الأساسية	أبي 594 H44H-300LB، H44F-600LB؛ ANSI B16.34 صمام فحص التأرجح
القطر الاسمي	NPS 1/2" ~ NPS 24" (DN15 ~ DN600)؛ قرص واحد للأقطار الصغيرة، قرص مزدوج/متعدد للأقطار الكبيرة
الضغط الاسمي	ANSI: Class150/300/600 (ANSI/ASME B16.34)؛ جيجابايت المقابلة: PN20/PN50/PN100
مادة الجسم	مزورة: ASTM A182 F304/F316؛ المصبوب: ASTM A351 CF8/CF8M (معيار الفولاذ المقاوم للصدأ ANSI)
نوع الاتصال	ذات حواف (واجهة مرتفعة RF، واجهة وصلة حلقية RJ)، متوافقة مع ANSI/ASME B16.5
نوع الختم	الختم الصلب: القرص/المقعد مغطى بسبيكة ستيليت (ASTM A417)؛ الختم الناعم: الفولاذ المقاوم للصدأ + مطاط PTFE/الإيثر المشبع بالفلور
درجة الحرارة المطبقة	الختم الصلب: -40 درجة مئوية ~ +550 درجة مئوية؛ الختم الناعم: -29 درجة مئوية ~ +200 درجة مئوية (يعتمد على تصنيف درجة حرارة الختم)
الوسائط القابلة للتطبيق	الماء والبخار والنفط والغاز الطبيعي والوسائط الكيميائية والوسائط المسببة للتآكل (الحمض والقلويات والغاز الحامض وما إلى ذلك)
أداء الفتح/الإغلاق	دقيقة. ضغط الفتح: Class150 .0.02MPa، Class300 .0.03MPa، Class600 .0.05MPa؛ استجابة الإغلاق .50.5s
فئة الختم	API 598 الفئة الرابعة، لا يوجد تسرب مرئي في الاتجاه المعاكس؛ اتصال ذو حواف يتوافق مع ANSI B16.5
ضغط الاختبار	الغلاف: 1.5 × ضغط مقدر للفئة؛ الختم: 1.1 × الضغط المقنن (API 598)

مزايا المنتج الأساسية

متوافق مع معايير ANSI، وقدرة قوية على التكيف

تم تصميمها وتصنيعها بدقة وفقًا لمعايير ANSI/ASME وAPI والمعايير الأمريكية الأخرى. يمكن تطبيقه مباشرة على أنظمة أنابيب ANSI المختلفة دون تعديل إضافي، مما يقلل من تكاليف الشراء والتركيب. تعد صمامات فحص الشفة المتأرجحة المصنوعة من الفولاذ المقاوم للصدأ ANSI مكونات رئيسية لمنع التدفق العكسي في خطوط أنابيب ANSI.

جميع الفولاذ المقاوم للصدأ، مقاوم للتآكل ومتين

يعتمد الفولاذ المقاوم للصدأ ANSI مثل F304/CF8، F316/CF8M، مع تآكل ممتاز ودرجة حرارة عالية ومقاومة للتآكل. إنه يضمن تشغيلًا مستقرًا على المدى الطويل في الوسائط الحامضة والمكلورة وغيرها من الوسائط المسببة للتآكل، مما يقلل من تكرار الاستبدال وتكلفة الصيانة.

هيكل متأرجح، كفاءة تدفق عالية

تصميم قرص فردي/مزدوج/متعدد يناسب أقطار مختلفة. مرور تدفق سلس، ومقاومة منخفضة وتشغيل حساس. تعمل استجابة الإغلاق بسرعة تصل إلى 0.5 ثانية على منع التدفق العكسي بسرعة، مما يوفر حماية فعالة للمضخات والضواغط والمعدات من المطرقة المائية.

ختم موثوق به، نطاق تطبيق واسع

ختم صلب لدرجات الحرارة المرتفعة والظروف المحملة بالجسيمات والتآكل العالي؛ ختم ناعم لدرجات الحرارة المتوسطة والمنخفضة والوسائط النظيفة. اتصال ذو حواف ثابتة يتوافق مع API 598 Class IV مع عدم وجود تسرب مرئي، مناسب لظروف الضغط المنخفض إلى المتوسط.

لا يوجد محرك أقراص خارجي، عملية سهلة

يتم فتحه وإغلاقه تلقائيًا بالضغط المتوسط وجاذبية القرص، دون الحاجة إلى طاقة إضافية. هيكل بسيط وأداء مستقر واستثمار أقل في المعدات واستهلاك الطاقة.

المواد المكونة والهيكل

(تسليط الضوء على الجودة، وضمان الأداء المستقر)

المواد المكونة الأساسية

(متوافق مع ANSI، يمكن التحكم في الجودة)

● الجسم / غطاء المحرك: ASTM A182 F304/F316 (مشكل)، ASTM A351 CF8/CF8M (مصبوب)، كلاهما يفي بمعايير المواد ANSI لظروف التآكل المختلفة.

● القرص: نفس مادة الجسم + طبقة خارجية من سبائك الأقمار الصناعية (ASTM A417 للختم الصلب)، أو الفولاذ المقاوم للصدأ + حلقة ختم ناعمة PTFE (ختم ناعم)، مما يوازن بين الختم والمتانة.

● آلية المفصلة: الفولاذ المقاوم للصدأ 316؛ عمود المفصلة مصنوع من الفولاذ المقاوم للصدأ المقوى بالترسيب 17 4PH (ASTM A193 630)، مما يحسن بشكل كبير من مقاومة التآكل والقوة لتجنب التشويش.

● الأختام: حلقة من سبيكة إنكونيل لدرجات الحرارة المرتفعة؛ مطاط PTFE/الإيثر المشبع بالفلور للوسائط النظيفة ذات درجة الحرارة المتوسطة والمنخفضة؛ حشية ملفوفة حلزونية 316L (ANSI B16.20) لختم الحافة.

● البراغي / الصواميل: ASTM A193 B8/B8M (مسامير من الفولاذ المقاوم للصدأ)، ASTM A194 8/8M (صواميل متطابقة)، متوافقة مع معايير التثبيت ذات الضغط العالي ANSI، ومطابقة مادة الجسم لمقاومة التآكل بشكل ثابت.

الميزات الهيكلية

(التصميم العلمي لشروط ANSI)

هيكل من النوع المتأرجح مع خيارات أقراص مفردة/مزدوجة/متعددة مرنة وفقًا للقطر. رقاقة ذات حواف / هيكل وحدوي لاحتياجات التثبيت المختلفة. مفصلة خارجية لسهولة الصيانة. تصميم التدفق المباشر يضمن مقاومة منخفضة وتشغيل حساس. مع الهيكل العلمي، توفر صمامات فحص الفلنجة المتأرجحة المصنوعة من الفولاذ المقاوم للصدأ ANSI التطبيق العملي والاستقرار لمختلف تطبيقات خطوط أنابيب ANSI.

معايير التصميم والتصنيع

النوع القياسي	رقم معيار ANSI	النطاق / الوصف
تصميم الجسم	أنسي/ أسم B16.34، أبي 594، إم إس إس-SP-81	تصنيف درجة حرارة الضغط، صمام فحص التأرجح، تصنيع صمام الفولاذ المقاوم للصدأ
وجها لوجه	أنسي/ أسم B16.10	الأبعاد وجهاً لوجه لصمامات ANSI
شفة	أنسي/ أسم B16.5	الشفاه الفولاذية المطروقة/المصبوبة، مواجهة RF/RJ
اختبار	أبي 598، إم إس إس-SP-61	فحص الصمامات والضغط واختبار NDT
مادة	أستم A182، A351، A240	المطروقات الفولاذ المقاوم للصدأ، المسبوكات، لوحات
تثبيت	أنسي B31.3، B16.5	عملية تركيب الأنابيب والشفة

إرشادات الاختيار

تطابق بدقة فئة الضغط ANSI

Class150 (PN20) للضغط المنخفض؛ Class300 (PN50) للضغط المتوسط؛ فئة 600 (PN100) للضغط المتوسط إلى العالي. تطابق بدقة فئة خط الأنابيب لتجنب الضغط الزائد. يجب تحديد صمامات فحص شفة التأرجح المصنوعة من الفولاذ المقاوم للصدأ ANSI وفقًا للتشغيل الآمن.

حدد هيكل القرص حسب القطر

القطر الصغير (NPS 1/2 بوصة ~ 2 بوصة): نوع تأرجح قرص واحد، مقاومة منخفضة، عمل حساس. القطر الكبير (NPS 3 بوصة وما فوق): قرص مزدوج/متعدد، يقلل من خطر الاهتزاز والمطرقة المائية.

اختر نوع الختم حسب حالة العمل

درجة حرارة عالية (> 200 درجة مئوية)، جسيمات أو تآكل عالي → ختم معدني صلب (تراكب الأقمار الصناعية). درجة حرارة متوسطة منخفضة (≥200 درجة مئوية)، وسائط نظيفة → ختم ناعم (PTFE/الإيثر المشبع بالفلور) لتسرب قريب من الصفر.

مطابقة المواد للتآكل المتوسط

الوسائط العامة غير القابلة للتآكل → 304 (F304 / CF8). الوسائط المكلورة أو الحامضة أو المسببة للتآكل → 316 (F316 / CF8M). التآكل الشديد → الترقية إلى الفولاذ المقاوم للصدأ الخاص لعمر خدمة أطول.

مطابقة مواصفات شفة ANSI

تأكد من أن نوع الواجهة (RF/RJ) ودرجة المادة يتطابقان تمامًا مع حواف خطوط الأنابيب لمنع فشل الختم.

التشغيل والصيانة

(إطالة عمر الخدمة، ضمان التشغيل المستقر)

ملاحظات التثبيت

● قبل التثبيت: تحقق من تطابق الفئة والمواد والقطر والشفة مع نظام ANSI. تحقق من الجسم والقرص والمفصلة بحثًا عن أي ضرر. اختبر حركة القرص يدويًا للتشغيل السلس.

● قم بالتثبيت وفقًا لسهم اتجاه التدفق للتأكد من أن التدفق الأمامي يفتح القرص. التثبيت العكسي ممنوع منعا باتا.

● احتفظ بمساحة كافية على جانب القرص للفتح الكامل، وتجنب الانسداد بواسطة الأنابيب أو الجدران.

الصيانة الروتينية

● فحص بانتظام أختام الحافة وغطاء المحرك؛ أعد ربط البراغي أو استبدل الحشيات في حالة حدوث تسرب.

● قم بتفكيكها بشكل دوري لتنظيف الحطام الداخلي، ثم ضع شحمًا عالي الحرارة على عمود المفصلة لمنع التشويش.

● بالنسبة للتطبيقات ذات التدفق العالي أو كبيرة الحجم، قم بتركيب مانعات المطرقة المائية في اتجاه مجرى النهر. أغلق الصمامات المنبع ببطء لتقليل الصدمة.

أعد التشغيل بعد إيقاف التشغيل لفترة طويلة

قبل إعادة التشغيل: تحقق يدويًا من حركة القرص، وافحص الجزء الداخلي بحثًا عن أي انسداد أو تلف في الختم. افتح الوسط ببطء وقم بزيادة الضغط والتدفق تدريجيًا لتجنب التشويش أو فشل الختم.

مجالات التطبيق

مع الامتثال ANSI، ومقاومة التآكل، والختم الموثوق به والتشغيل الحساس، تُستخدم صمامات فحص شفة التأرجح المصنوعة من الفولاذ المقاوم للصدأ ANSI على نطاق واسع في أنظمة أنابيب ANSI من أجل:

● البتروكيماويات: الوسائط المسببة للتآكل مثل السوائل الكيميائية، والزيت الحامض، والأحماض والقلويات، ذات الضغط المنخفض إلى المتوسط.

● الغاز الطبيعي: خطوط أنابيب الغاز الطبيعي وغاز البترول المسال، مقاومة قوية للتآكل، منع التدفق العكسي بشكل موثوق.

● الأغذية والأدوية: خطوط أنابيب متوسطة نظيفة، وختم عالي الدقة، ودرجة صحية.

● معالجة المياه: أنظمة معالجة المياه المكلورة والصرف الصحي والوسائط المسببة للتآكل.

● صناعة الطاقة: الأنظمة المساعدة لمحطات الطاقة وخطوط أنابيب البخار، مقاومة لدرجات الحرارة العالية والتآكل.
