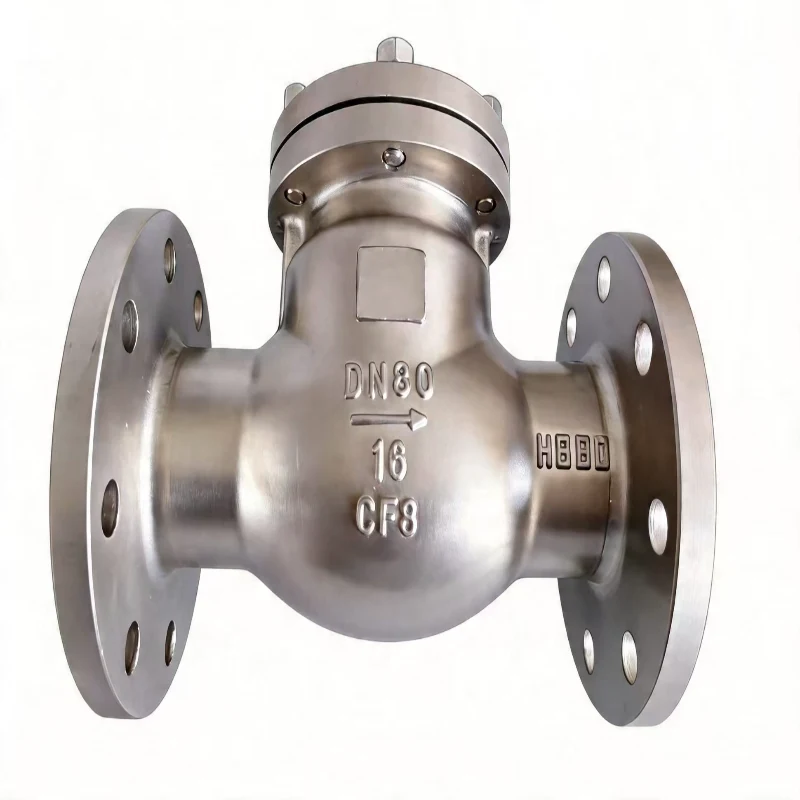

صمام فحص ذو حواف

يقدم Bolaisi Valve مجموعة شاملة من صمامات الفحص - بما في ذلك صمامات التأرجح والرفع والعمودي والرقاقة والفراشة والصامتة والأقراص - المناسبة للوسائط مثل الماء والبخار والزيت. تم تصميم هذه المنتجات لظروف التشغيل ذات الضغط المنخفض والمتوسط ​​والمرتفع وكذلك درجات الحرارة العالية. إنها تدعم تخصيص التصدير، وتخضع لاختبار ضغط المصنع الكامل، وتضمن عدم التسرب والاستقرار العالي، وتستخدم على نطاق واسع في المشاريع الهندسية العالمية.

تعريف المنتج

صمامات عدم الرجوع ذات الحواف هي صمامات حماية أوتوماتيكية لخطوط الأنابيب تعمل على أساس فروق ضغط السوائل. يدفع التدفق الأمامي قرص الصمام إلى الفتح، مما يسمح بمرور سلس؛ على العكس من ذلك، في حالة حدوث تدفق عكسي، أو انعكاس الضغط، أو ضغط سلبي (بسبب إيقاف تشغيل النظام)، يتم إغلاق القرص على الفور وبشكل تلقائي، مما يمنع التدفق العكسي تمامًا.

تعمل هذه الصمامات تلقائيًا بالكامل - دون تدخل يدوي، أو استهلاك طاقة خارجي، أو تحريك أجزاء خارجية - وهي مكونات أمان أساسية لمنع التدفق العكسي والمطرقة المائية، وحماية المضخات، وتجنب تلف المعدات الناجم عن التدفق العكسي. يتم استخدامها على نطاق واسع في منافذ المضخات، وفي خطوط الغلايات، وخطوط العودة، والخطوط الفرعية، والشبكات البلدية، وأنابيب العمليات الكيميائية، وهي بمثابة نوع صمام مهم لسلامة خطوط الأنابيب الصناعية.

تصنيف المنتج والمواصفات الرئيسية

سلسلة المنتجات السائدة

1. صمام عدم الرجوع المتأرجح (H44): تجويف كبير، ممر تدفق كبير، مقاومة تدفق منخفضة؛ مناسبة لخطوط الأنابيب الرئيسية التي تحمل المياه أو النفط أو الصرف الصحي.

2. صمام فحص الرفع (H41): دقة ختم عالية، عدم التسرب؛ مناسبة لخطوط أنابيب العمليات الكيميائية والضغط العالي الدقيقة.

3. صمام الرجوع العمودي (H42): مصمم لخطوط الأنابيب العمودية. منع التدفق الخلفي الحساس.

4. صمام فحص الرقاقة (H74): صمام فحص الرقاقة طويل النمط H74: خطوط الأنابيب ذات التجويف الكبير، وظروف الضغط العالي، والبخار ذو درجة الحرارة العالية، والنفط والغاز، والوسائط الصناعية ذات الشوائب البسيطة.

H74 صمام فحص الرقاقة الرقيقة: التطبيقات ذات مساحة التثبيت المحدودة أو تخطيطات الأنابيب المدمجة (المعدات الداخلية، وأعمدة الأنابيب الضيقة، وإمدادات المياه / الصرف الصحي الشاهقة).

5. صمام فحص الفراشة (H76/H77): رفيع وخفيف الوزن، منخفض التكلفة، سريع التركيب؛ مناسبة للحماية من الحرائق وأنظمة إمدادات المياه/الصرف الصحي.

6. صمام عدم الرجوع الصامت (HC41): خطوط أنابيب صناعية صغيرة الحجم للمياه النظيفة أو السوائل المسببة للتآكل بشكل طفيف.

7. صمام فحص القرص (H46): خطوط أنابيب معالجة كبيرة التجويف لإمدادات المياه/الصرف الصحي البلدية، وشبكات الصرف الصحي، وأنظمة تداول مياه البحر، والمصانع الكيماوية، ومحطات الطاقة، والمعادن.

8. صمام فحص هادئ (HC42): إغلاق خالٍ من الصدمات، يمنع المطرقة المائية؛ مصممة للمباني الشاهقة وغرف المضخات.

المواصفات الفنية

الاختلافات والخصائص بين صمامات الفحص المختلفة

1. التركيب الهيكلي العام

الهيكل العام لصمام الفحص بسيط ومستقر، ويتكون من خمسة مكونات أساسية: جسم الصمام، مقعد الصمام، القرص، مجموعة الدبوس/الزنبرك، وزوج الختم.

لا توجد تروس أو عجلات يدوية أو مشغلات؛ يتمتع الهيكل بمعدل فشل منخفض للغاية ولا يحتاج إلى صيانة تقريبًا.

2. الخصائص الهيكلية لصمامات الرجوع المختلفة

صمام فحص الرفع H41

الهيكل: اتصال ذو حواف؛ يرفع القرص عموديا. يتميز بغطاء دليل متكامل.

H42 صمام الاختيار العمودي

الهيكل: تكوين الزاوية اليمنى (مدخل/مخرج 90 درجة)؛ مصممة خصيصًا للتركيب العمودي.

صمام فحص التأرجح ذو الحواف H44

الهيكل: اتصال ذو حواف؛ قرص من قطعة واحدة على ذراع متأرجح يفتح ويغلق من خلال حركة التأرجح.

صمام فحص الفراشة H46 (ثنائي الغرض: ذو حواف/رقاقة)

الهيكل: تركيب الرقاقة أو الحواف؛ يتميز بنصفين قرصيين على شكل فراشة يفتحان ويغلقان بشكل متزامن عبر زنبرك الالتواء.

صمام فحص الويفر H74 (متوفر في سلسلة رفيعة/قصيرة وطويلة)

الهيكل: تصميم قرص واحد رفيع للغاية مع زنبرك؛ يتم تأمينه عن طريق التثبيت بين شفتين.

صمام فحص على شكل فراشة H76

الهيكل: تركيب على شكل رقاقة؛ آلية التأرجح ذات الذراع الواحدة (في الأساس نسخة رقاقة من H44).

صمام فحص على شكل فراشة H77 (نوع نحيف للغاية/قصير)

الهيكل: تصميم قرص مزدوج مدمج على شكل رقاقة؛ ملف تعريف أرق من H46.

HC41 صمام الاختيار الصامت

الهيكل: نوع عمودي ذو حواف؛ قرص مخروطي مع زنبرك قوي محمل مسبقًا للإغلاق السريع.

HC42 صمام الاختيار الصامت

الهيكل: تكوين الزاوية اليمنى مع آلية الرفع بمساعدة الزنبرك؛ نموذج التشغيل الصامت المصمم لخطوط الأنابيب العمودية.

مجالات التطبيق

1. إمدادات المياه والصرف الصحي البلدية

شبكات إمدادات المياه في المناطق الحضرية، وغرف مضخات إمدادات المياه الثانوية، وخطوط أنابيب معالجة مياه الصرف الصحي، ومنافذ تصريف محطات الضخ؛ يمنع تلف التدفق العكسي للمضخات أثناء إيقاف التشغيل.

2. أنظمة الحماية من الحرائق

الخطوط الرئيسية لرش الحريق، وأنابيب مضخة صيانة الضغط، ووحدات غرفة المضخة؛ يمنع التدفق العكسي للمياه ذات الضغط العالي ويضمن ضغطًا مستقرًا للشبكة وسلامتها.

3. الصناعات الحرارية والطاقة

خطوط أنابيب البخار في محطات الطاقة الحرارية، وأنظمة تداول الماء الساخن، وأنابيب تفريغ الغلايات؛ يمنع التدفق العكسي للبخار أو الماء ذو ​​درجة الحرارة العالية من إتلاف المعدات.

4. صناعة البتروكيماويات

خطوط أنابيب نقل النفط، وأنابيب معالجة السوائل الكيميائية، وأنظمة نقل الأحماض/القلويات؛ يحمي أوعية التفاعل وأجسام المضخات ومعدات الأجهزة.

5. المباني الشاهقة ومشاريع البناء

رافعات إمدادات المياه الشاهقة وأنابيب المضخة المعززة؛ يمنع المطرقة المائية، ويقلل الضوضاء، ويثبت الضغط، ويمنع التدفق العكسي.

6. حماية البيئة والطاقة الجديدة وأنظمة الغاز

معدات معالجة غاز العادم، وخطوط أنابيب نقل الغاز الطبيعي، وأنظمة السوائل المتداولة؛ يضمن تدفقًا مستقرًا وأحادي الاتجاه داخل الأنابيب.

دليل للاختيار الدقيق لصمام الفحص

الخطوة 1: النظر في الوسيط (يزيل نصف خيارات النموذج)

1. الماء النظيف/المياه النقية (بدون شوائب): جميع الموديلات مناسبة؛ للتشغيل الهادئ → HC41؛ لتوفير المساحة → H74/H77

2. مياه الصرف الصحي/المياه ذات الرواسب أو الشوائب: محظور HC41/HC42/H74؛ إعطاء الأولوية لـ H44، H46، H76

3. البخار ذو درجة الحرارة العالية (> 120 درجة مئوية): يُحظر استخدام جميع الموديلات المحملة بنابض والمزودة بأختام مطاطية ناعمة (سلسلة HC، H74)؛ حدد H41 أو H44 مع أختام صلبة من المعدن إلى المعدن

4. الوسائط الكيميائية المسببة للتآكل: ترقية جسم الصمام إلى الفولاذ المقاوم للصدأ 304/316؛ إعطاء الأولوية لهياكل H41 أو H46

الخطوة 2: النظر في مساحة التثبيت

1. مساحة محدودة للغاية: أعط الأولوية لأنواع الرقاقات—H74 > H77 > H46

2. غرف المضخات القياسية/الأنابيب ذات الحواف (لا توجد قيود على المساحة): الموديلات ذات الحواف HC41، H44، H46

3. تخطيط الأنابيب ذات الزاوية اليمنى العمودية الثابتة بمقدار 90 درجة: حدد H42 أو HC42

الخطوة 3: المتطلبات الأساسية - هل تحتاج إلى التخلص من المطرقة المائية أو الضوضاء؟

1. يلزم التشغيل الهادئ ومنع المطرقة المائية (غرف إمداد المياه/المضخة السكنية الموجودة أسفل الشقق): يفضل HC41؛ H74 للمساحات الضيقة؛ نموذج HH46 ذو الإغلاق البطيء للمضخات الكبيرة عالية الطاقة

2. مطرقة مائية طفيفة مقبولة؛ التركيز على سعة التدفق والمتانة: H44، H46، H76

3. أنابيب عملية الضغط العالي (الضوضاء ليست مصدر قلق): صمام عدم الرجوع للرفع محكم الغلق H41

الخطوة 4: قيود اتجاه التثبيت

1. مناسبة للتركيب الأفقي أو الرأسي: HC41، H41، H46، H74، H77

2. التثبيت الرأسي فقط: H42، HC42

3. يُحظر التثبيت الرأسي للأسفل: جميع الصمامات من النوع المتأرجح H44/H46/H76 (الإغلاق بمساعدة الجاذبية)

نقاط البيع الرئيسية لصمامات Bolais

1. تصميم أوتوماتيكي بالكامل، خالي من الصيانة

لا توجد آليات تشغيل أو أجزاء سهلة التآكل؛ منع التدفق العكسي التلقائي. لا يتطلب أي صيانة روتينية طوال عمره الافتراضي، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة الهندسية.

2. اختبار صارم للمصنع

يخضع كل صمام فحص ذو حواف لاختبار ضغط الغلاف واختبار ختم الضغط العكسي للتخلص من مشكلات التدفق العكسي والتسرب الدقيق وفقدان الضغط.

3. تغطية شاملة للمواد والمواصفات

متوفر في الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والكربون المنخفض للغاية 316L؛ مطابق تمامًا لأي حالة تشغيل - بدون نقص في المواصفات أو إهدار.

4. ختم مستقر ومقاومة قوية للمطرقة المائية

يضمن ثقل موازنة القرص الأمثل والتوتر الزنبركي إغلاقًا سريعًا ولكن لطيفًا، مما يزيل المطرقة المائية لخط الأنابيب، وضوضاء التأثير، والاهتزاز.

5. متوافقة مع معايير التصدير العالمية

تتوفر مجموعات كاملة من وثائق التصدير وتقارير فحص السلع وتقارير التحليل الطيفي للمواد.

6. توريد المصنع مباشرة بمخزون وافر

مخزون كبير من النماذج القياسية؛ يدعم الطلبات العاجلة وطلبات تصدير الحاوية الكاملة والتخصيص غير القياسي.

التعليمات

س 1: هل يمكن لصمامات عدم الرجوع ذات الحواف تنظيم معدل التدفق؟

ج: لا، لا يمكنهم تنظيم التدفق. الوظيفة الوحيدة لصمام الفحص هي السماح بالتدفق أحادي الاتجاه ومنع التدفق العكسي. إنه صمام حماية أمان ولا يمتلك قدرات الاختناق أو تنظيم الضغط.

س2: هل هناك متطلبات محددة لاتجاه التثبيت؟

ج: نعم. يتميز جسم الصمام بسهم اتجاه التدفق؛ يجب أن يتماشى التثبيت مع اتجاه تدفق الوسيط. تتطلب خطوط الأنابيب العمودية صمامات فحص محددة للتثبيت الرأسي.

س 3: هل صمامات الفحص معرضة للفشل؟ هل يحتاجون إلى صيانة متكررة؟

ج: تتميز صمامات الفحص بهيكل بسيط بدون مكونات نقل معقدة، مما يؤدي إلى معدلات فشل منخفضة للغاية وتشغيل لا يحتاج إلى صيانة تقريبًا؛ وهي من بين أنواع الصمامات الأكثر استقرارًا لخطوط الأنابيب الصناعية.

س 4: هل يمكن استخدام صمامات الفحص لمياه الصرف الصحي أو الوسائط التي تحتوي على الطمي/الرواسب؟

ج: نعم. تعتبر صمامات فحص التأرجح هي الخيار المفضل؛ فهي توفر مسار تدفق واسعًا يقاوم الانسداد، مما يجعلها مناسبة للوسائط التي تحتوي على شوائب ضئيلة.

س 5: ما هو نوع صمام عدم الرجوع المستخدم في تطبيقات البخار ذات درجة الحرارة العالية؟

ج: بالنسبة للبخار ذي درجة الحرارة العالية، نوصي بصمامات فحص من النوع المتأرجح أو من النوع الرفع من الفولاذ الكربوني WCB؛ أنها توفر مقاومة درجات الحرارة العالية، ومقاومة التآكل، واستقرار الأبعاد.
