لماذا تعتبر صمامات الفراشة عالية الأداء ضرورية للتحكم في تدفق الهواء الصناعي الحديث

ملخص المقال: صمامات فراشة للتهوية عالية الأداءتم تصميمها لأنظمة التهوية ذات الضغط المنخفض والقطر الكبير وإزالة الغبار والعادم وغاز المداخن حيث يعد التحكم المستقر في تدفق الهواء ومقاومة التآكل أمرًا بالغ الأهمية. يشرح هذا الدليل هيكلها، والمواد، وخيارات المشغل، والمعايير الفنية، والتطبيقات، ومعايير الاختيار، ومتطلبات الصيانة، مما يساعد المشترين الصناعيين على اتخاذ قرار أكثر استنارة بشأن اختيار الصمام.

جدول المحتويات

• ما هي صمامات الفراشة ذات التهوية العالية الأداء؟
• لماذا يهم الأداء في أنظمة التهوية الصناعية؟
• ما هي ميزات التصميم الرئيسية؟
• ما هي المعايير الفنية التي يجب على المشترين مراعاتها؟
• هوائي أم كهربائي: أي مشغل هو الأفضل؟
• أين يتم استخدام هذه الصمامات بشكل شائع؟
• كيف يجب عليك اختيار الصمام المناسب؟
• كيف يمكنك الحفاظ على أداء الصمام على المدى الطويل؟
• التعليمات

ما هي صمامات الفراشة ذات التهوية العالية الأداء؟

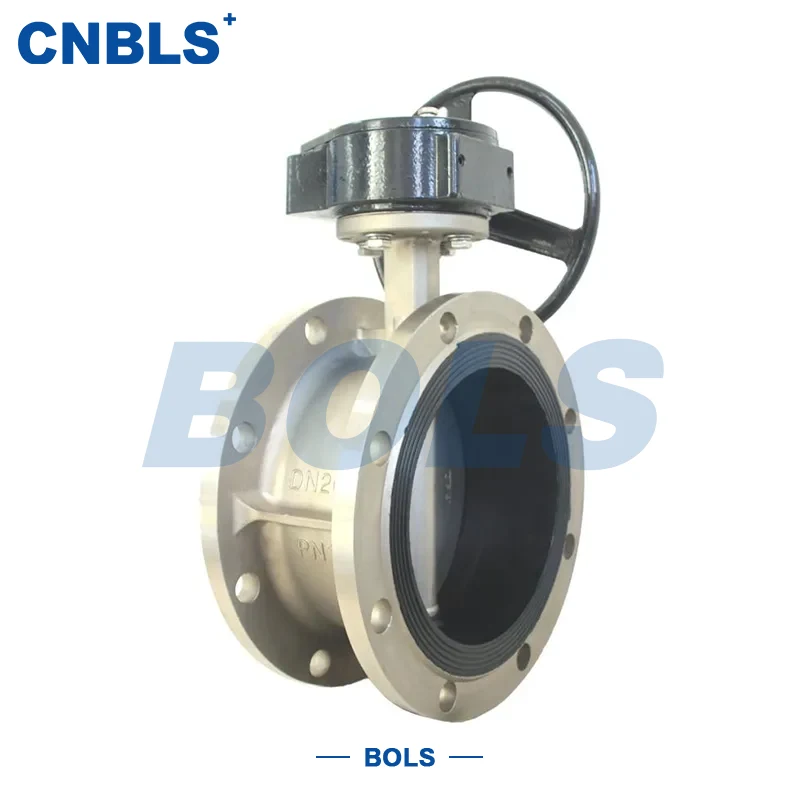

صمامات فراشة للتهوية عالية الأداءهي أجهزة متخصصة للتحكم في التدفق مصممة لخطوط أنابيب التهوية الصناعية التي تعمل تحت ضغط منخفض نسبيًا ولكنها تتطلب غالبًا سعة تدفق هواء كبيرة. وفقبوليسيمعلومات المنتج، تم تصميم سلسلة الصمامات لتطبيقات التهوية وإزالة الغبار وهي متوفرة في تكوينات الفولاذ المقاوم للصدأ بما في ذلك SS304، SS316، SS304L، وSS316L.

يستخدم الصمام هيكل الفراشة متحدة المركز أو الخط المركزي. يدور قرص دائري حول محور الجذع لفتح أو إغلاق أو تنظيم تدفق الهواء. يقلل هذا البناء البسيط نسبيًا من عدد المكونات المتحركة مع إنشاء مسار تدفق سلس بمقاومة منخفضة نسبيًا.

يقدم Bolaisi تكوينين أساسيين للتشغيل:

• D641W:صمام فراشة للتهوية الهوائية يتم تشغيله بواسطة مشغل هواء.
• D941W:صمام فراشة للتهوية الكهربائية يعمل بمحرك كهربائي.

تغطي مجموعة المنتجات الأقطار الاسمية من DN100 إلى DN2000، مما يجعلها مناسبة للتطبيقات حيث لا تستطيع الصمامات التقليدية ذات القطر الصغير توفير سعة تدفق هواء كافية.

لماذا يهم الأداء في أنظمة التهوية الصناعية؟

تتعامل أنظمة التهوية الصناعية في كثير من الأحيان مع الهواء المغبر، أو الغازات المسببة للتآكل، أو غازات المداخن ذات درجة الحرارة العالية، أو كميات كبيرة من الهواء. قد يؤثر الصمام الذي يخلق مقاومة مفرطة أو لا يمكنه تحمل بيئة التشغيل سلبًا على كفاءة وموثوقية النظام بأكمله.

يمكن أن يساعد صمام فراشة التهوية المختار بشكل صحيح في توفير ما يلي:

• إغلاق وتنظيم تدفق الهواء بشكل موثوق.
• انخفاض فقدان الضغط عبر خطوط أنابيب التهوية الكبيرة.
• عملية مستقرة في البيئات المحملة بالغبار أو المسببة للتآكل.
• التكامل المريح مع أنظمة الأتمتة المركزية.
• انخفاض متطلبات الصيانة من خلال هيكل بسيط نسبيا.

بالنسبة لفرق المشتريات، يجب تقييم أداء الصمام وفقًا لبيئة التشغيل الكاملة بدلاً من القطر وحده. تؤثر تركيبة الوسائط ودرجة الحرارة والضغط ومتطلبات التسرب ونوع المشغل ومعايير التثبيت على التكوين المناسب.

ما هي ميزات التصميم الرئيسية؟

هيكل الفراشة متحدة المركز

يقوم تصميم الخط المركزي بوضع القرص والساق حول نفس المحور المركزي. يدعم ترتيبه الميكانيكي المباشر الدوران السلس، وعزم دوران التشغيل المنخفض نسبيًا، ومرور تدفق الهواء بكفاءة. هذه الخصائص مفيدة بشكل خاص في أنظمة التهوية ذات القطر الكبير وعالية التدفق.

هيكل من الفولاذ المقاوم للصدأ

اعتمادًا على التطبيق، يمكن تكوين الجسم والقرص والساق والمكونات الأخرى التي تتحمل الضغط بمواد الفولاذ المقاوم للصدأ المقاومة للتآكل. تشمل الخيارات CF8، وCF8M، وCF3، وCF3M، وA182 F304، وF316، وF304L، وF316L.

تسمح مرونة المواد هذه للمشترين بمطابقة بناء الصمام مع مستويات مختلفة من تآكل الغاز والتعرض لدرجة الحرارة.

التهوية واجب الختم

يمكن لتصميم ختم التهوية من النوع W استخدام الختم المعدني أو تكوين الختم المركب FKM والفولاذ المقاوم للصدأ. يجب أن يعتمد الاختيار على درجة الحرارة، وخصائص الوسط، والتآكل المتوقع، وأداء التسرب المطلوب.

اتصالات ذات حواف

تعمل الأطراف ذات الحواف على تبسيط عملية تركيب خطوط الأنابيب وتحديد موضعها وفحصها واستبدالها. تحدد معلومات المنتج GB/T 9113 وANSI B16.5 من بين معايير الفلنجة القابلة للتطبيق بشكل شائع.

ما هي المعايير الفنية التي يجب على المشترين مراعاتها؟

تعتبر المواصفات الفنية ذات أهمية خاصة عند شراء الصمامات لمشاريع التهوية الصناعية الكبيرة. يلخص الجدول التالي المواصفات الرئيسية المرتبطة بسلسلة Bolaisi.

وينبغي التعامل مع هذه المواصفات كنقطة انطلاق. يجب أن يعتمد الاختيار النهائي دائمًا على ظروف المشروع الفعلية والوثائق الفنية المؤكدة من قبل الشركة المصنعة.

هوائي أم كهربائي: أي مشغل هو الأفضل؟

يعتمد الاختيار بين التشغيل الهوائي والتشغيل الكهربائي إلى حد كبير على الأدوات المساعدة المتوفرة في الموقع، وفلسفة التحكم، ومتطلبات الاستجابة، وهندسة التشغيل الآلي.

التشغيل الهوائييمكن أن يكون مفيدًا عندما يكون ركوب الدراجات السريع والبنية التحتية الحالية للهواء المضغوط من الأولويات.التشغيل الكهربائييمكن أن يكون أكثر ملاءمة عندما يكون التشغيل عن بعد، أو التحكم في التعديل، أو التكامل المباشر مع نظام التحكم الكهربائي مطلوبًا.

أين يتم استخدام هذه الصمامات بشكل شائع؟

يتيح نطاق القطر الواسع وخيارات المواد المصنوعة من الفولاذ المقاوم للصدأ وتصميم الختم الموجه للتهوية لهذه الصمامات خدمة تطبيقات صناعية متعددة.

• تعدين:تهوية غاز المداخن بدرجة حرارة عالية والتحكم في العادم.
• توليد الطاقة:أنظمة تهوية الغلايات وإزالة الكبريت.
• المعالجة الكيميائية:جمع الغبار وأنظمة عادم الغاز المسببة للتآكل.
• مواد البناء:معدات إزالة الغبار والتهوية الصناعية.
• التعدين:أنظمة تهوية المناجم والتحكم البيئي.
• حماية البيئة:أنظمة العادم الصناعي ومعالجة الهواء.
• مرافق كبيرة:المنشآت الصناعية وأنظمة معالجة الهواء واسعة النطاق.

في هذه البيئات، يمكن استخدام الصمام لإيقاف تدفق الهواء، وتنظيم التدفق، والتحكم في تدفق نظام التهوية.

كيف يجب عليك اختيار الصمام المناسب؟

يجب أن يبدأ شراء الصمامات الصناعية بفهم واضح لظروف التشغيل الفعلية. قبل اختيار أصمامات فراشة للتهوية عالية الأداءالتكوين، يجب على المشترين تقييم العوامل التالية:

1. قطر خط الأنابيب:تأكد من القطر الاسمي المطلوب وأبعاد التوصيل.
2. ضغط التشغيل:حدد معدل الضغط المناسب لنظام التهوية.
3. درجة حرارة التشغيل:تأكد من أن الجسم والقرص والساق ومواد الختم مناسبة لأقصى درجة حرارة.
4. تكوين الغاز:تحديد المكونات المسببة للتآكل مثل الغازات المحتوية على الكبريت أو الكلور.
5. تركيز الغبار:ضع في اعتبارك ما إذا كان تراكم الغبار قد يؤثر على القرص أو الأسطح المانعة للتسرب.
6. متطلبات التحكم:قرر ما إذا كانت هناك حاجة إلى عملية يدوية أو هوائية أو كهربائية أو تشغيل/إيقاف أو تعديل.
7. معيار شفة:ضمان التوافق مع نظام شفة خط الأنابيب الحالي.
8. بيئة الصيانة:ضع في اعتبارك إمكانية الوصول للفحص والتنظيف وخدمة المشغل واستبدال الختم.

بالنسبة للمشروعات التي تتضمن وسائط عدوانية أو غازات مداخن ذات درجة حرارة عالية، يعد اختيار درجة الفولاذ المقاوم للصدأ الصحيحة وتكوين الختم أمرًا مهمًا بشكل خاص.

كيف يمكنك الحفاظ على أداء الصمام على المدى الطويل؟

حتى الصمام الصناعي المصمم جيدًا يتطلب فحصًا وصيانة مناسبة. يمكن أن تؤدي الصيانة المناسبة إلى تقليل مخاطر الالتصاق والتسرب وعطل المشغل ووقت التوقف غير المتوقع.

• تنظيف الغبار المتراكم من الأسطح العازلة بانتظام.
• افحص القرص والساق بحثًا عن أي تآكل أو تآكل غير طبيعي.
• تحقق من تشغيل المحرك وتركيب التوصيلات بشكل دوري.
• بالنسبة للنماذج التي تعمل بالهواء المضغوط، حافظ على ضغط الهواء المضغوط المستقر بين حدود التشغيل الموصى بها.
• فحص التوصيلات الكهربائية وتزييت المحرك في التكوينات الكهربائية.
• أثناء بدء التشغيل في درجة حرارة عالية، استخدم التدفئة التدريجية حيثما يتطلب ذلك تصميم النظام.
• مراقبة التسرب وعزم الدوران التشغيلي لتحديد المشاكل النامية مبكرًا.

يجب وضع جدول للصيانة الوقائية وفقًا لتكرار التشغيل، وتركيبة الغاز، ودرجة الحرارة، وحمولة الغبار، والتوصيات الفنية للشركة المصنعة.

التعليمات

ما هي صمامات الفراشة ذات التهوية عالية الأداء المستخدمة بشكل أساسي؟

وهي مصممة في المقام الأول لتطبيقات التهوية ذات الضغط المنخفض والقطر الكبير، بما في ذلك إزالة الغبار، والعادم الصناعي، وإيقاف تدفق الهواء، وتنظيم التدفق، وأنظمة غاز المداخن.

ما هي الأحجام المتوفرة؟

تغطي مجموعة منتجات Bolaisi المشار إليها أقطارًا اسمية تتراوح من DN100 إلى DN2000، مما يجعلها مناسبة لخطوط أنابيب التهوية المتوسطة والكبيرة جدًا.

هل هذه الصمامات مناسبة للغازات المسببة للتآكل؟

نعم. يمكن أن توفر خيارات المواد المصنوعة من الفولاذ المقاوم للصدأ مثل CF8M، وCF3M، وF316، وF316L مقاومة محسنة للتآكل. يجب اختيار الدرجة المناسبة وفقًا لتركيبة الغاز الفعلية وظروف التشغيل.

ما الفرق بين D641W وD941W؟

تستخدم الكاميرا D641W مشغلًا هوائيًا، بينما تستخدم الكاميرا D941W مشغلًا كهربائيًا. التشغيل الهوائي مناسب للتشغيل السريع أو المتكرر، في حين أن التشغيل الكهربائي مفيد لتطبيقات التحكم عن بعد والتعديل.

هل تستطيع هذه الصمامات التعامل مع التهوية ذات درجات الحرارة العالية؟

النطاق الفني المشار إليه هو -30 درجة مئوية إلى 400 درجة مئوية. ومع ذلك، فإن درجة حرارة التشغيل الفعلية المسموح بها تعتمد على المواد المحددة، وتكوين الختم، والوسط، وظروف المشروع.

كيف يجب أن أختار بين الختم المعدني والمركب؟

يجب أن يأخذ الاختيار في الاعتبار درجة حرارة التشغيل، وتكوين الغاز، ومتطلبات التسرب، وظروف التآكل، وتوقعات عمر الخدمة. بالنسبة لمشاريع محددة، يجب على المشترين التأكد من تكوين الختم مع الشركة المصنعة للصمام قبل الطلب.

خاتمة

توفر صمامات الفراشة عالية الأداء حلاً عمليًا للأنظمة الصناعية التي تتطلب سعة تدفق هواء كبيرة ومقاومة منخفضة وإغلاقًا موثوقًا وتشغيلًا آليًا. بفضل البناء متحد المركز، وخيارات المواد المصنوعة من الفولاذ المقاوم للصدأ، وختم واجب التهوية، والوصلات ذات الحواف، والتشغيل الهوائي أو الكهربائي، يمكن تهيئتها للتطبيقات الصعبة في مجالات التعدين، وتوليد الطاقة، والمعالجة الكيميائية، والتعدين، ومواد البناء، وحماية البيئة. إذا كنت تحصل على صمامات تهوية صناعية موثوقة من مصنع أو مورد صيني، فقم بمطابقة مواصفات الصمام بعناية مع ظروف النظام لديك. للحصول على تكوينات مخصصة أو الاستشارة الفنية أو دعم المشتريات،اتصل بنالمناقشة متطلبات مشروعك مع Bolaisi والعثور على الحل المناسب لصمام فراشة التهوية.
