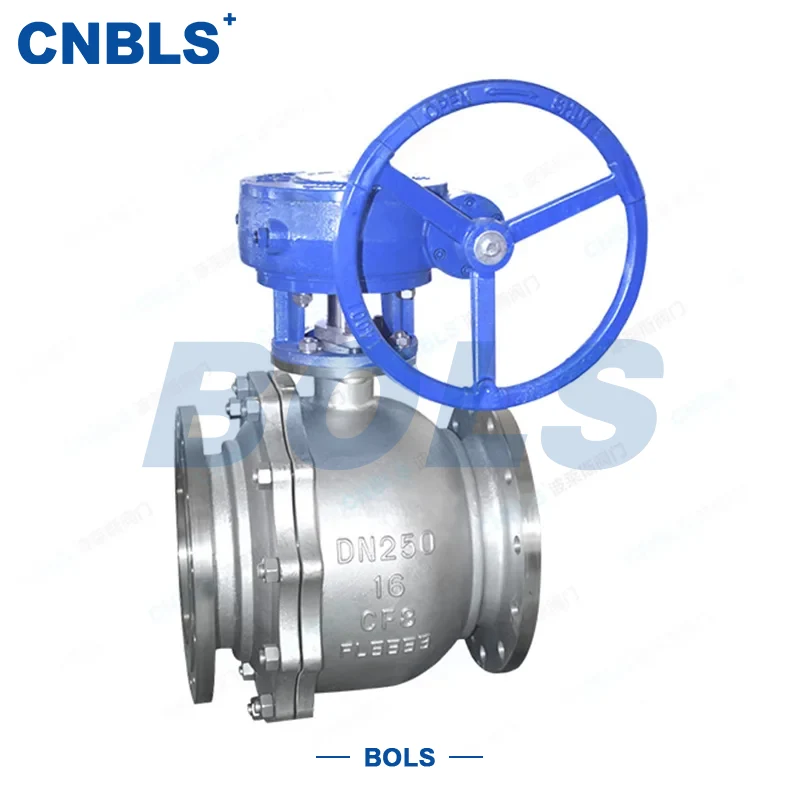

صمامات كروية عائمة ذات حواف من الفولاذ المقاوم للصدأ

تتفوق Bolaisi Valve في مراقبة الجودة الصارمة والخدمات المخصصة المرنة لصمامات خطوط الأنابيب الصناعية. تضمن الصمامات الكروية العائمة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ الختم المحكم والتشغيل السهل. وباعتبارنا موردًا موثوقًا به، فإننا نقدم حلولًا دائمة مصممة خصيصًا للمشترين في صناعات البتروكيماويات والأغذية والطاقة.

إرسال استفسار

وصف المنتج

إن الصمامات الكروية العائمة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ عبارة عن صمام إغلاق لخط الأنابيب يستخدم كرة عائمة كعنصر الإغلاق. تحت ضغط الوسط، يتم ضغط الكرة بإحكام على مقعد الصمام السفلي لتحقيق الختم الموثوق. يتم الفتح أو الإغلاق الكامل عن طريق تدوير الكرة 90 درجة، مما يتميز بسهولة التشغيل والاستجابة السريعة.

يتميز هذا الصمام بهيكل بسيط وأداء إغلاق ممتاز. إنها مناسبة لظروف العمل المختلفة التي تشمل الوسائط مثل الماء والبخار والمنتجات النفطية والمواد المسببة للتآكل، وتستخدم على نطاق واسع في أنظمة خطوط الأنابيب الصناعية بما في ذلك البترول والهندسة الكيميائية والطاقة الكهربائية والمواد الغذائية والأدوية.

ميزات المنتج

مادة الفولاذ المقاوم للصدأ عالية الجودة

المكونات الرئيسية بما في ذلك جسم الصمام، والكرة، ومقعد الصمام مصنوعة من الفولاذ المقاوم للصدأ 304/316، مما يوفر مقاومة ممتازة للتآكل والتآكل لضمان موثوقية التشغيل على المدى الطويل.

اتصال ذو حواف لسهولة التركيب

من خلال اعتماد وصلة ذات حواف قياسية، فهي تسمح بالتركيب والتفكيك المريح، وهي متوافقة مع أنظمة خطوط الأنابيب ذات الأقطار المختلفة وفئات الضغط.

أوضاع التشغيل المتنوعة

يدعم التشغيل اليدوي (العجلة اليدوية)، وعلبة التروس، والكهربائية، والهوائية. يمكن اختيار وضع التشغيل الأكثر ملائمة على أساس متطلبات التحكم الآلي.

أداء الختم الممتاز

مقعد الصمام مصنوع من مواد مانعة للتسرب مثل PTFE، PFA، أو ETFE، مع معدل تسرب يتوافق مع API Class VI لضمان سلامة نظام خطوط الأنابيب.

نطاق تطبيق واسع

يتمتع الصمام بنطاق درجة حرارة قابل للتطبيق يتراوح من -29 إلى 180 درجة مئوية، ويغطي ظروف العمل العالية والمتوسطة والمنخفضة الضغط من PN1.0 إلى PN42، ويلبي متطلبات التحكم لمعدلات التدفق والوسائط المختلفة.

موثوقية عالية وسهولة الصيانة

يحقق هيكل الكرة العائمة إحكام الإغلاق الذاتي تحت ضغط متوسط. إنه ذو هيكل مدمج، لا يحتاج إلى دعم إضافي، وسهل الصيانة، مما يجعله مناسبًا للتشغيل على المدى الطويل.

التطبيقات

إن الصمامات الكروية العائمة ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ مناسبة لمختلف السيناريوهات الصناعية:

● الإغلاق والتحكم في تدفق خطوط أنابيب البترول والغاز الطبيعي

● نقل الوسائط المسببة للتآكل مثل الأحماض والقلويات والأملاح في الإنتاج الكيميائي

● التحكم في خطوط الأنابيب في أنظمة معالجة المياه والبخار

● نقل الوسائط النظيفة في الصناعات الغذائية والدوائية

● خطوط الأنابيب ذات الحرارة العالية والضغط العالي في الطاقة الكهربائية والأنظمة الحرارية

● سيناريوهات نقل السوائل وإغلاق خطوط الأنابيب

تفسير النموذج

خذ النموذج Q41F-16P كمثال:

وضع العلامات	معنى	الترجمة الانجليزية
Q	صمام الكرة	صمام الكرة
4	اتصال ذو حواف	اتصال ذو حواف
1	الكرة العائمة من النوع المستقيم	الكرة العائمة من النوع المستقيم
F	سطح الختم الفلوروبلاستيكي (PTFE)	سطح الختم الفلوروبلاستيكي (PTFE)
-16	الضغط الاسمي 1.6MPa	الضغط الاسمي 1.6 ميجا باسكال (16 بار)
P	جسم من الفولاذ المقاوم للصدأ (304/316)	جسم من الفولاذ المقاوم للصدأ (304/316)

معايير التصميم والتصنيع

● API 6D: معيار مقبول دوليًا ينطبق على تصميم وتصنيع الصمامات الكروية لصناعات البترول والغاز الطبيعي.

● GB/T 12237: المعيار الوطني الصيني، وهو بمثابة مرجع لتصميم وتصنيع الصمامات.

● ISO 5208: معيار لأبعاد الفلنجة وتصنيفات الضغط، مما يضمن تطابق الصمام مع خط الأنابيب.

● JB/T 308: طرق اختبار الصمامات وقواعد الفحص، مما يضمن جودة المنتج وأدائه.

جدول المعلمات التقنية

غرض	قيمة المعلمة
القطر الاسمي (DN)	15، 20، 25، …، 2000
الضغط الاسمي (PN)	1.0، 1.6، 2.5، 4.0، 6.3، 10.0، 16.0، 25.0، 42.0
فئة الضغط	150، 300، 600، 900
درجة الحرارة المطبقة (T)	-29 ~ 180 درجة مئوية (ختم PTFE)
الوسائط القابلة للتطبيق	الماء والبخار والمنتجات النفطية والوسائط المسببة للتآكل وما إلى ذلك.
فئة التسرب	الفئة السادسة (ختم ناعم)
مادة جسم الصمام	وب، CF8 (304)، CF8M (316)
مادة الكرة	CF8 (304)، CF8M (316)
مادة مقعد الصمام	بتف، بفا، إتف
عزم الدوران التشغيل	يختلف مع النموذج والقطر الاسمي

المواد المكونة

● جسم الصمام: الفولاذ المصبوب WCB أو الفولاذ المقاوم للصدأ CF8/CF8M

● الكرة: مادة من الفولاذ المقاوم للصدأ مطابقة لجسم الصمام

● مقعد الصمام: ختم ناعم PTFE، PFA، أو ETFE

● ساق الصمام: فولاذ مقاوم للصدأ مع معالجة سطحية بالنتريد

● التعبئة: الجرافيت المرن أو PTFE

● المثبتات: الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المجلفن

اختيار النقاط الرئيسية

تحليل حالة العمل

● توضيح نوع الوسط ودرجة الحرارة واللزوجة والتآكل.

● تحديد الحد الأقصى لضغط العمل للنظام مع الاحتفاظ بهامش الأمان.

تأكيد المعلمة

● حدد القطر الاسمي DN وفقًا لمتطلبات معدل التدفق.

● تحديد الضغط الاسمي PN/الفئة على أساس تصميم النظام.

● اختر طريقة التوصيل (فلنجة، ملحومة، أو ملولبة) حسب خط الأنابيب.

● حدد وضع التشغيل (يدويًا أو كهربائيًا أو هوائيًا) بناءً على احتياجات التشغيل الآلي.

اختيار المواد

● جسم الصمام: الفولاذ الكربوني مناسب لظروف العمل العامة؛ الفولاذ المقاوم للصدأ مناسب للوسائط المسببة للتآكل.

● مادة الختم: PTFE مناسب لمعظم الوسائط المسببة للتآكل؛ يمكن اختيار الأختام المعدنية الصلبة للوسائط ذات درجة الحرارة العالية أو الضغط العالي أو التي تحتوي على جزيئات.

المعيار والشهادة

● التأكد من أن الصمام يتوافق مع معايير التصميم والتصنيع.

● بالنسبة للمشاريع الدولية، قد تكون هناك حاجة لشهادات API وISO وشهادات أخرى.

تقييم الموردين

● اختيار الموردين ذوي السمعة الطيبة والخبرة الغنية، وطلب العينات والمعايير الفنية وشهادات ضمان الجودة.
