صمام كروي ذو حواف ANSI

Bolaisi هي شركة مصنعة موثوقة تركز على إنتاج صمامات صناعية عالية الجودة مع أداء مستقر وسهولة الصيانة. إن الصمام الكروي ذي الحواف ANSI الخاص به هو صمام إغلاق صناعي للتحكم في تشغيل وإيقاف السوائل وتبديل التدفق. يوفر هذا المورد تكوينات مرنة، ويمكنك التعاون مع هذه الشركة المصنعة للحصول على منتجات مناسبة لمختلف احتياجات خطوط الأنابيب الصناعية.

إرسال استفسار

وصف المنتج

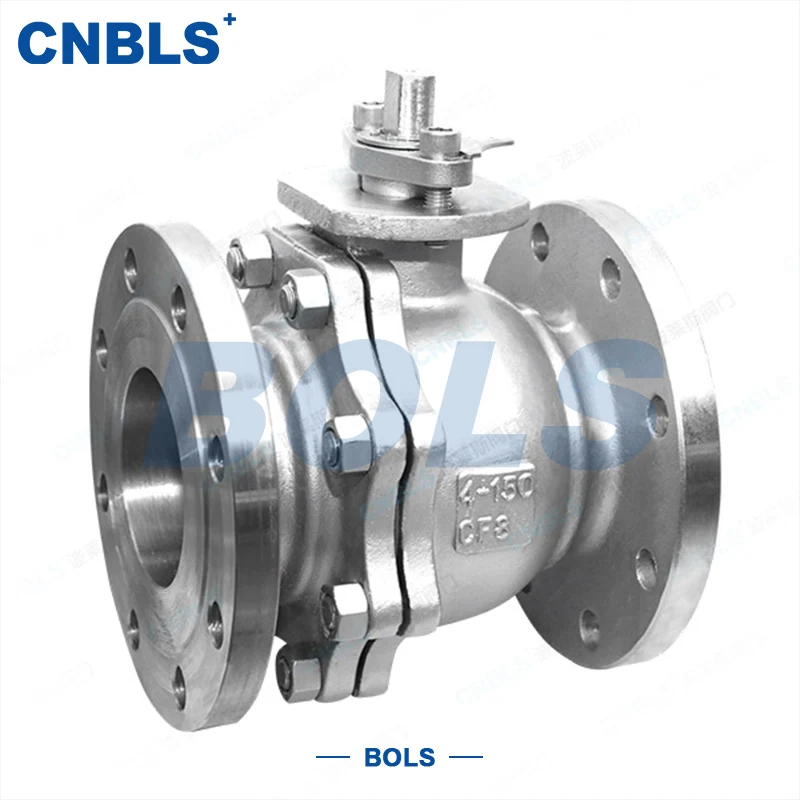

صمام كروي ذو حواف ANSI (العلامة التجارية: Bolaisi) هو صمام إغلاق صناعي يتميز بوصلة ذات حواف وكرة كعنصر الفتح والإغلاق الأساسي. إنه يستخدم بشكل أساسي للتحكم السريع في التشغيل والإيقاف وتبديل اتجاه التدفق للسوائل في خطوط الأنابيب الصناعية. المنتج متوفر في نوعين هيكليين رئيسيين: الصمام الكروي العائم والصمام الكروي المثبت على مرتكز الدوران. يمكن اختيار المواد المختلفة وأنواع الختم وأنماط التشغيل بمرونة وفقًا لظروف العمل، مما يجعلها مناسبة على نطاق واسع لمختلف تطبيقات خطوط الأنابيب الصناعية التقليدية.

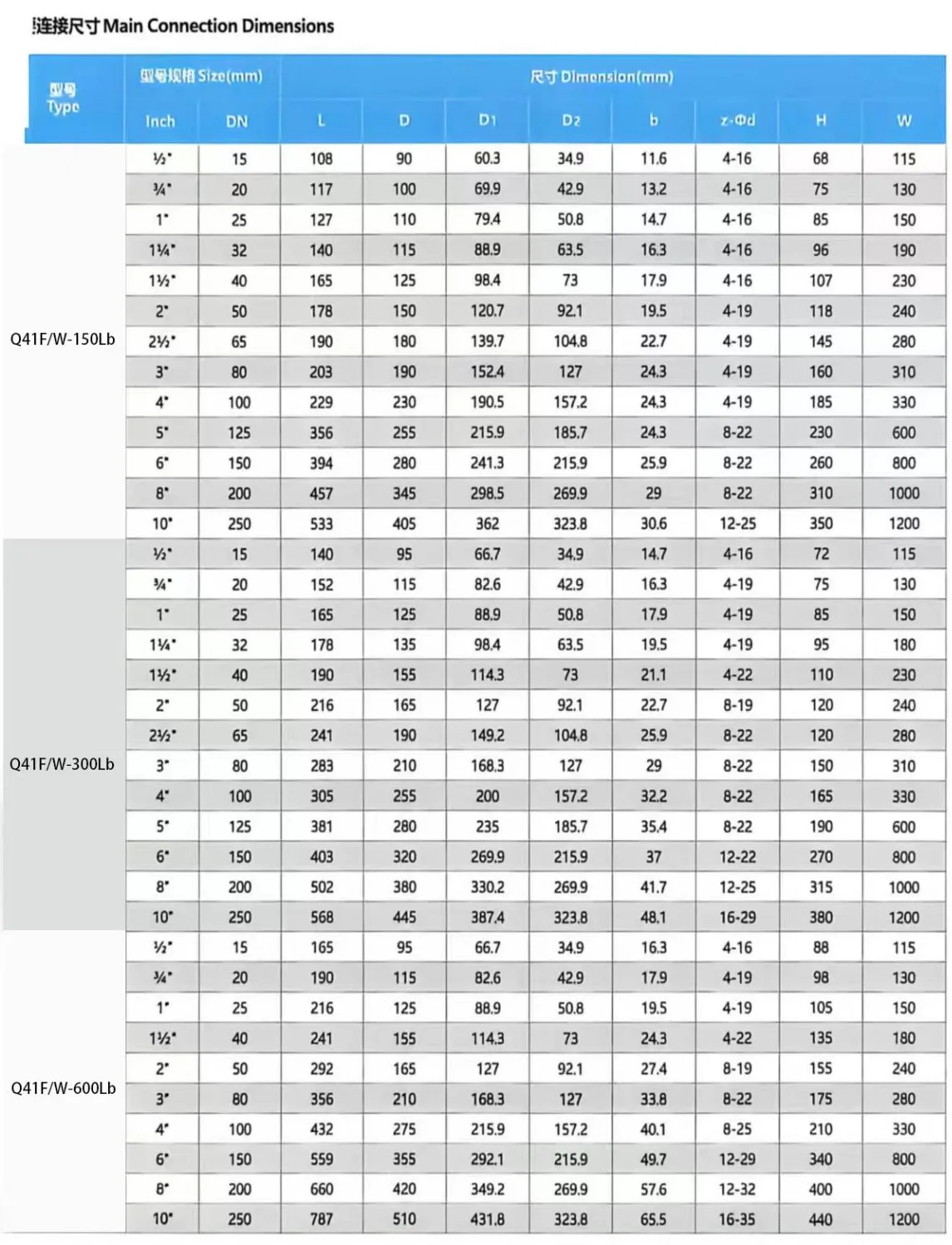

المعلمات التقنية الأساسية

البند المعلمة	تفاصيل
اسم المنتج	صمام كروي ذو حواف قياسي أمريكي
ماركة	بوليسي
النموذج القياسي	Q41F/W-150LB/300LB/600LB
القطر الاسمي	DN15 ~ DN200
الضغط الاسمي	150 رطل، 300 رطل، 600 رطل
مادة الجسم	CF8، CF8M، CF3M، WCB (الفولاذ المقاوم للصدأ 304، 316، 316L؛ الفولاذ الكربوني)
شفة نوع الوجه	الترددات اللاسلكية، FF، MFM، TG، RJ
نوع الختم	الختم الناعم (PTFE)، الختم الصلب
درجة حرارة التشغيل المناسبة	≥150 درجة مئوية / ≥200 درجة مئوية
الوسائط المناسبة	الماء، الزيت، البخار، المذيبات الحمضية والقلوية، البوليمرات، الملاط، إلخ.
التشغيل القياسي	يدوي (يعمل بالرافعة)، ترس دودي اختياري، هوائي، تشغيل كهربائي
هيكل جسم الصمام	2 قطعة، 3 قطع، قطعة واحدة
نمط التدفق	تجويف كامل
اتجاه التدفق	ثنائي الاتجاه/أحادي الاتجاه اختياري
الوظيفة الأساسية	إغلاق وسط خط الأنابيب وتبديل اتجاه التدفق

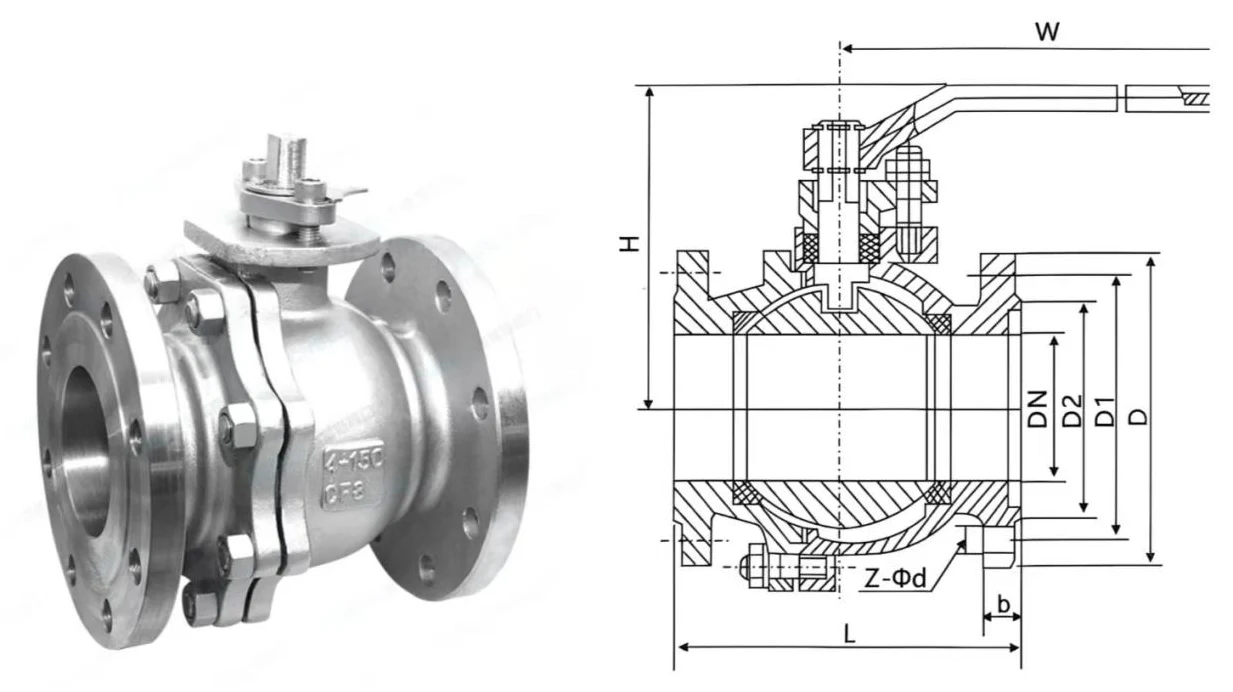

المكونات الهيكلية الأساسية

يعتمد المنتج تصميمًا معياريًا ويتكون من ست وحدات أساسية، والتي يمكن مطابقتها بمرونة وفقًا لظروف العمل:

● جسم الصمام: متوفر في هياكل مكونة من قطعتين وثلاث قطع وقطعة واحدة، مما يوفر أساس تحمل الضغط والتركيب الرئيسي لتلبية متطلبات الصيانة والتركيب المختلفة.

● عنصر إغلاق الكرة: كرة دوارة بفتحة متحدة المحور، تعمل كمكون التحكم الأساسي لتنظيم التدفق، مما يحقق الفتح والإغلاق الكاملين من خلال الدوران.

● مجموعة الختم: تشتمل على أنواع الختم الناعم (PTFE) وأنواع المقاعد ذات الختم الصلب التي تشكل أختامًا داخلية مع الكرة؛ تضمن التعبئة المطابقة الختم الخارجي بين الجذع وجسم الصمام لمنع التسرب المتوسط.

● ساق الصمام: مكون ناقل الحركة الذي يربط بين المشغل والكرة، مما يدفع الكرة إلى الدوران بزاوية 90 درجة للفتح والإغلاق.

● المحرك: التكوين القياسي هو الرافعة اليدوية؛ تعتبر التروس الدودية والمحركات الهوائية والكهربائية اختيارية لاحتياجات التحكم الآلي المختلفة.

مبدأ العمل

يتحكم الصمام في الفتح والإغلاق الكامل لخط الأنابيب عن طريق تدوير الكرة بزاوية 90 درجة حول محور الجذع:

● مفتوح بالكامل: تجويف الكرة متحد المحور بالكامل مع مسار تدفق خط الأنابيب، مما يسمح بمرور السوائل دون عائق مع مقاومة تدفق منخفضة للغاية.

● مغلق بالكامل: يكون تجويف الكرة متعامدًا مع مسار تدفق خط الأنابيب، مع تثبيت الكرة بإحكام على المقعد لحجب الوسط تمامًا وتحقيق الختم الموثوق.

يتوفر هيكلان مانعان للتسرب أساسيان لظروف العمل المختلفة:

● هيكل الكرة العائمة: تحت ضغط متوسط، تطفو الكرة قليلاً للضغط على المقعد السفلي، مما يحقق إحكام الغلق الذاتي. يوفر الضغط العالي أداء إغلاق أكثر استقرارًا، ومناسب للأقطار الصغيرة إلى المتوسطة وظروف الضغط المتوسط إلى المنخفض.

● هيكل الكرة المثبت على مرتكز الدوران: يتم دعم الكرة بواسطة مرتكزات علوية وسفلية بدون إزاحة نصف قطرية. يتميز المقعد بتعويض مرن ليلائم الكرة تلقائيًا من أجل الغلق، مع عزم دوران تشغيل منخفض وأداء مستقر طويل الأمد، مناسب للأقطار الكبيرة وظروف الضغط العالي.

ميزات المنتج الأساسية

● وصلة ذات حواف موحدة: تتوافق بشكل صارم مع أبعاد الحافة القياسية الأمريكية، وتدعم RF، FF، MFM، TG، RJ وأنواع أوجه الحافة الأخرى. فهو يتيح سهولة التركيب والإزالة، مع إمكانية التبديل العالية مع خطوط الأنابيب والمعدات ذات المعيار نفسه دون تعديل في الموقع.

● تشغيل فعال ويمكن التحكم فيه: لا يلزم سوى الدوران بمقدار 90 درجة للفتح والإغلاق الكامل يدويًا، مما يتيح التشغيل السريع المناسب للإغلاق في حالات الطوارئ. يمكن تعديل زاوية الفتح بدقة لتبديل اتجاه التدفق.

● تصميم مسار التدفق الأمثل: لا يؤدي الهيكل الكامل للتجويف إلى فقدان أي مقاومة للتدفق تقريبًا في حالة الفتح الكامل، مما يقلل من استهلاك الطاقة في خطوط الأنابيب ويتكيف مع الوسائط عالية اللزوجة والوسائط التي تحتوي على جزيئات صغيرة.

● التكوين المرن المعياري: تم تصميم جسم الصمام والأختام والمحركات بشكل نموذجي. يمكن تخصيص الصمام الكروي ذي الحواف ANSI بالمواد وأنواع الختم وأنماط التشغيل بناءً على متطلبات الضغط والمتوسط ودرجة الحرارة في الموقع.

● توافق التدفق ثنائي الاتجاه: تعتبر هياكل التدفق أحادية الاتجاه أو ثنائية الاتجاه اختيارية بدون قيود صارمة على المدخل/المخرج، مما يعزز مرونة التثبيت والتشغيل.

مزايا أداء المنتج

● تغطية واسعة لظروف العمل: القطر الاسمي من DN15 إلى DN200 والضغط الاسمي من 150LB إلى 600LB يغطي معظم تطبيقات خطوط الأنابيب الصناعية العامة.

● مقاومة عالية للتآكل: خيارات مواد الهيكل المتعددة بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ 304 و316 و316L تقاوم التآكل والتآكل الناتج عن الماء والزيت والبخار والأحماض والقلويات والوسائط الأخرى، مما يطيل عمر الخدمة.

● إغلاق مستقر وموثوق: يحقق الختم الناعم أداء عدم التسرب للوسائط النظيفة في درجات الحرارة العادية؛ يتحمل الختم الصلب درجات الحرارة العالية والتآكل بالنسبة للبخار والوسائط المحملة بالجسيمات. يضمن كلا النوعين إحكام الإغلاق المستقر على المدى الطويل لتقليل التسرب الداخلي والخارجي.

● تشغيل آمن وموفر للعمالة: يعمل التصميم الأمثل للساق والرافعة على تقليل عزم دوران التشغيل بشكل كبير لتسهيل التشغيل اليدوي. يمنع الجذع المضاد للانفجار والهياكل المضادة للكهرباء الساكنة تراكم الكهرباء الساكنة من الاحتكاك المتوسط وطرد الجذع، مما يلبي متطلبات السلامة في الصناعات عالية المخاطر مثل الهندسة البترولية والكيميائية.

● الصيانة المريحة: تسمح تصميمات الجسم المكونة من قطعتين وثلاث قطع بإجراء إصلاح شامل واستبدال السدادات دون تفكيك خطوط الأنابيب، مما يقلل بشكل كبير من عبء أعمال الصيانة في الموقع ووقت التوقف عن العمل.

سيناريوهات التطبيق الرئيسية

بفضل التحكم المستقر في التشغيل والإيقاف والقدرة على التكيف على نطاق واسع مع الوسائط وظروف العمل، يُستخدم الصمام الكروي ذو الحواف ANSI على نطاق واسع في أنظمة خطوط الأنابيب عبر الصناعات الرئيسية:

● صناعة النفط والغاز: الإغلاق والتحويل المتوسط في التنقيب عن النفط والغاز، وخطوط الأنابيب طويلة المسافة، ومحطات التجميع وتخزين النفط المكرر ونقله.

● الصناعة الكيميائية: التحكم في عمليات الوسائط الحمضية/القلوية والمذيبات العضوية والبوليمرات والمواد المضافة في ظل ظروف الإنتاج الكيميائي القاسية.

● صناعة الطاقة: التحكم في تشغيل وإيقاف خطوط الأنابيب في أنظمة الغلايات، وخطوط أنابيب البخار، وتدوير مياه التبريد وأنظمة المياه التعويضية لضمان التشغيل المستقر للوحدة.

● صناعة الورق والمعادن: التحكم في خطوط الأنابيب لسائل الورق الأسود، والطين المعدني، وأنظمة تداول المياه، مع هيكل مقاوم للصدمات ومقاوم للتآكل.

● صناعة معالجة المياه: فتح/إغلاق خطوط الأنابيب وتنظيم التدفق في إمدادات المياه/الصرف البلدي، ومعالجة مياه الصرف الصناعي، وإعادة استخدام المياه المستصلحة، وأنظمة المياه المتداولة.
