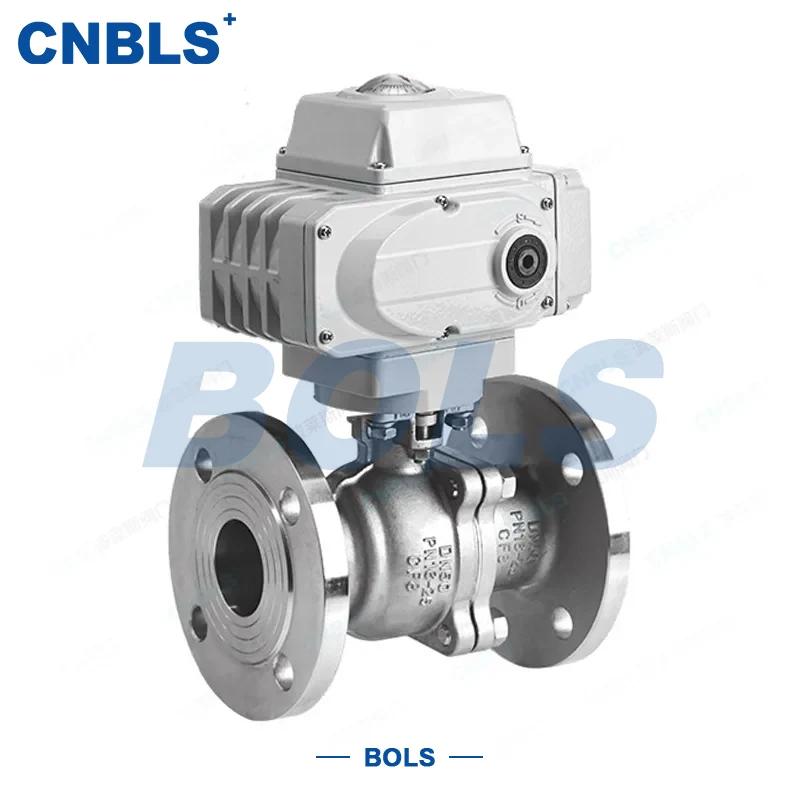

صمامات كروية كهربائية من الفولاذ المقاوم للصدأ

الصمامات الكروية الكهربائية المصنوعة من الفولاذ المقاوم للصدأ عبارة عن صمام دوار يستخدم مشغلًا كهربائيًا كمصدر للطاقة وكرة ثابتة كعضو الإغلاق. يتم تشغيله بواسطة المحرك الكهربائي، حيث يقوم ساق الصمام بتدوير الكرة بزاوية 90 درجة لفتح أو إغلاق الوسائط في خطوط الأنابيب. يتم تثبيت الكرة ووضعها بواسطة أعمدة علوية وسفلية، مما يوفر أداء إغلاق مستقر مناسب لظروف العمل ذات الضغط المتوسط ​​إلى العالي. إنه بمثابة جهاز التحكم في التدفق الحرج في أنظمة التحكم الآلي الصناعية.

يتميز بالهيكل القوي، مقاومة التآكل، ومقاومة التآكل، هذا الصمام قابل للتطبيق على الماء، البخار، المنتجات النفطية، والوسائط المسببة للتآكل الخفيف. يتم استخدامه على نطاق واسع في الصناعات البترولية والهندسة الكيميائية والطاقة الكهربائية والصناعات الغذائية والأدوية، وكذلك شبكات الأنابيب الأوتوماتيكية الصناعية.

ميزات المنتج

1. مادة فاخرة من الفولاذ المقاوم للصدأ

المكونات الرئيسية بما في ذلك جسم الصمام، والكرة، ومقعد الصمام مصنوعة من الفولاذ المقاوم للصدأ 304/316، مع مقعد الصمام مقترن بالكربيد الأسمنتي. يوفر هذا التكوين مقاومة ممتازة للتآكل، ومقاومة درجات الحرارة العالية، ومقاومة التآكل، مما يضمن التشغيل الموثوق به على المدى الطويل.

2. محرك كهربائي لأتمتة عالية الكفاءة

مجهز بمحرك كهربائي، يتيح الصمام التحكم عن بعد والتنظيم التلقائي. يمكن إقرانه بجهاز تحديد المواقع الذكي لتحقيق التحكم الدقيق في التدفق، مما يقلل من تكاليف تشغيل العمالة.

3. هيكل كروي ثابت مع عزم دوران منخفض للفتح/الإغلاق

يضمن تصميم الكرة الثابتة توزيعًا موحدًا للقوة واستقرارًا هيكليًا، مما يجعلها مثالية لأنظمة خطوط الأنابيب ذات القطر الكبير والضغط المتوسط ​​والعالي. إنها تتيح عمليات فتح وإغلاق سهلة وموثوقة.

4. ختم كربيد الأسمنتي لأداء موثوق

إن أسطح الختم لمقعد الصمام والكرة مصنوعة من الكربيد الأسمنتي وتخضع لمعاملة خاصة، مما يوفر مقاومة ممتازة للتآكل ومقاومة درجات الحرارة العالية. إنه يحقق تصنيف تسرب API Class V، مما يحافظ على سلامة النظام.

5. الضغط الواسع وتوافق القطر

يغطي الصمام معدلات الضغط من PN16 إلى PN420 والفئة 150 إلى الفئة 2500، بأقطار اسمية تتراوح من DN50 إلى DN1200، ويلبي الصمام متطلبات التحكم لخطوط الأنابيب ذات التدفق الكبير.

6. حماية موثوقة للبيئات الصناعية المعقدة

يتمتع المحرك الكهربائي بتصنيف حماية IP65 أو أعلى، مع غلاف مصنوع من سبائك الألومنيوم أو الحديد الزهر. يمكن أن تعمل بشكل مستمر في البيئات الصناعية القاسية التي تنطوي على درجات حرارة عالية، ضغط مرتفع، والتآكل.

التطبيقات

تعتبر الصمامات الكروية الكهربائية المصنوعة من الفولاذ المقاوم للصدأ مناسبة لمختلف السيناريوهات الصناعية:

● أنظمة التحكم والإغلاق عن بعد في خطوط أنابيب البترول والغاز الطبيعي

● التحكم في تدفق الوسائط ذات درجة الحرارة العالية والضغط العالي والتآكل الخفيف في إنتاج المواد الكيميائية

● التحكم الآلي في خطوط الأنابيب ذات القطر الكبير في أنظمة الطاقة والتدفئة

● أنظمة خطوط أنابيب الأغذية والأدوية والمياه النقية

● شبكات أنابيب نقل البخار والمنتجات النفطية والغاز ذات درجات الحرارة العالية

يمكن أن يؤدي الاختيار العلمي والتركيب المناسب إلى إطالة عمر خدمة الصمام وتحسين مستوى السلامة والأتمتة لنظام شبكة الأنابيب.

تفسير النموذج

خذ النموذج الشائع Q947H-16P كمثال:

معايير التصميم والتصنيع

● API 6D: معيار التصميم والتصنيع الدولي للصمامات الكروية الكهربائية في صناعة النفط والغاز

● GB/T 12237: المعيار الوطني الصيني، وهو مرجع لهيكل الصمام والمتطلبات الفنية

● GB/T 9113: معيار لأبعاد الفلنجة وتقييمات الضغط

● JB/T 8528: معيار المتطلبات الفنية للمحركات الكهربائية

● IEC 60534: المواصفات الفنية لصمامات التحكم في العمليات الصناعية، مما يضمن أداء التحكم الآلي

جدول المعلمات التقنية

المواد المكونة

● جسم الصمام: الفولاذ المقاوم للصدأ (CF8/CF8M/CF3/CF3M)، تم اختياره وفقًا للتآكل المتوسط

● الكرة: جسم من الفولاذ المقاوم للصدأ مع طبقة لحام من الكربيد الأسمنتي على سطح الختم، مما يعزز التآكل ومقاومة درجات الحرارة العالية

● مقعد الصمام: كربيد أسمنتي عالي القوة، يوفر إحكامًا موثوقًا ومقاومة للتآكل

● ساق الصمام: مصنوع من الفولاذ المقاوم للصدأ مع سطح نيتريد أو مرشوش، مما يوفر مقاومة للتآكل والتآكل

● التعبئة: جرافيت مرن أو جرافيت متمدد بدرجة حرارة عالية، مما يضمن الختم الديناميكي لساق الصمام

● المحرك الكهربائي: غلاف من سبائك الألومنيوم أو الحديد الزهر مع تصنيف حماية IP65، مناسب للبيئات الصناعية المعقدة

اختيار النقاط الرئيسية

1. تحليل حالة العمل

توضيح نوع الوسط ومحتوى الجسيمات والتآكل ودرجة الحرارة واللزوجة

بالنسبة للوسائط شديدة التآكل، يوصى باستخدام الفولاذ المقاوم للصدأ 316L

2. تأكيد المعلمة

حدد القطر الاسمي (DN) بناءً على حجم خط الأنابيب ومتطلبات التدفق

اختر المشغل المطابق لعزم دوران الفتح/الإغلاق، ومعدل الضغط، ومعدل الحماية

لتلبية احتياجات التشغيل الآلي، حدد مشغلًا مزودًا بمحدد موضع ذكي يدعم التحكم في الإشارة بقدرة 4-20 مللي أمبير

3. اختيار المواد

مادة جسم الصمام: 304 لظروف العمل العامة؛ 316L لظروف العمل المسببة للتآكل

مادة الختم: ختم صلب من الكربيد الأسمنتي للوسائط ذات درجة الحرارة العالية أو الضغط العالي أو التي تحتوي على جزيئات

4.الامتثال للمعايير والشهادة

تأكد من أن الصمام والمشغل يتوافقان مع معايير مثل API وGB وIEC

يجب أن يكون لدى المشغل الكهربائي شهادات كهربائية مثل CE وUL

5. تقييم الموردين

حدد الموردين ذوي القدرات المؤهلة لتصنيع الصمامات الكروية الكهربائية، والخبرة الغنية، ونظام خدمة ما بعد البيع السليم

اطلب المستندات الفنية الكاملة: العينات، وجداول المعلمات، وشهادات المواد، وأدلة المشغل
