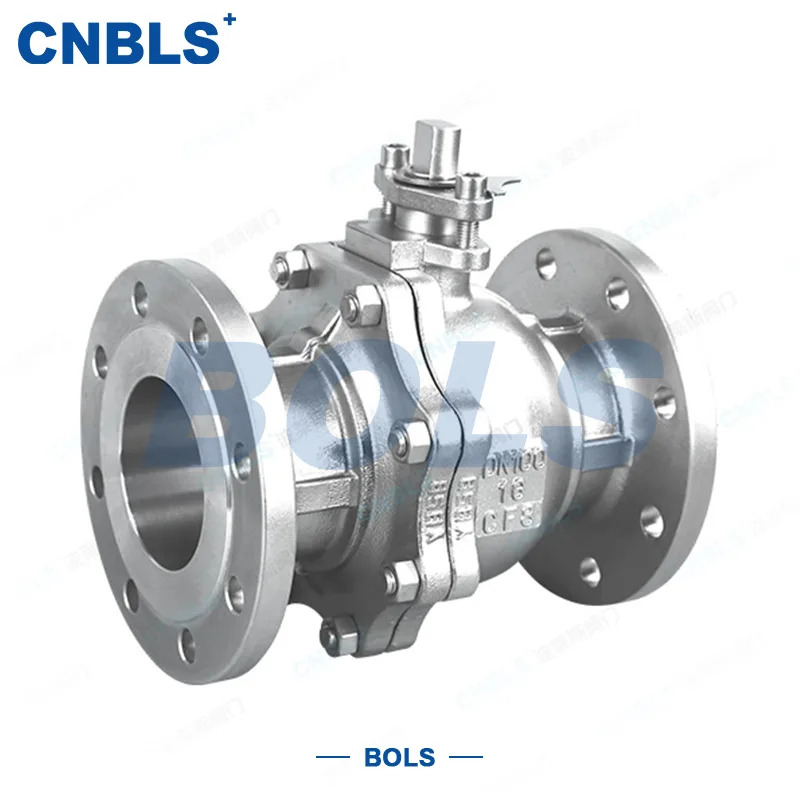

صمام كروي ذو شفة GB

إن GB Flange Ball Valve هو صمام تحكم أساسي في السوائل الصناعية مع اتصال شفة قياسي وطني، والذي يحقق تنظيم تشغيل وإيقاف خط الأنابيب من خلال دوران قلب الكرة بمقدار 90 درجة، وهو أحد صمامات الإغلاق السائدة الأكثر استخدامًا على نطاق واسع في أنظمة خطوط الأنابيب الصناعية العالمية.

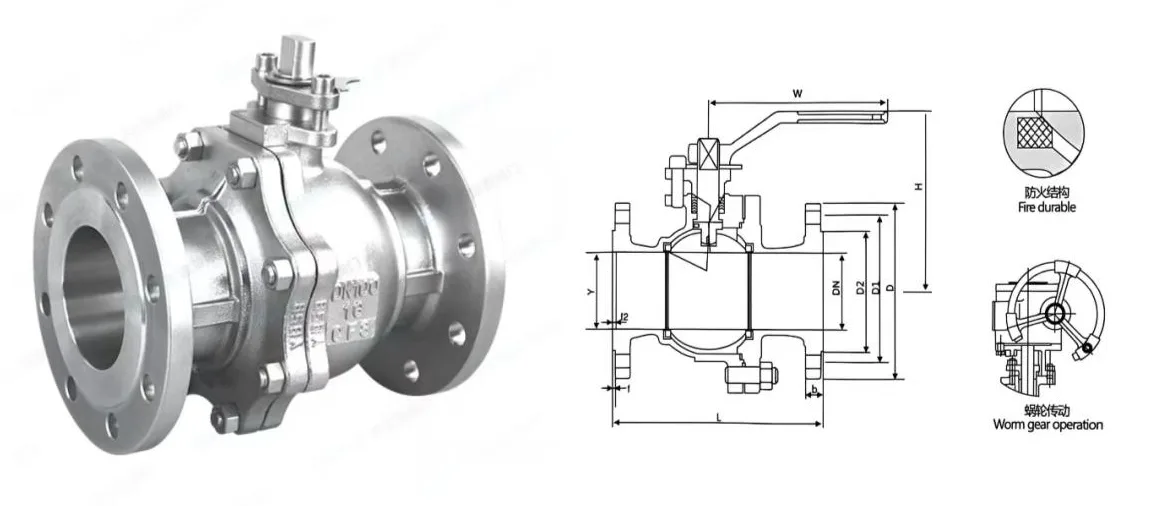

يتكون هذا الصمام بشكل أساسي من المكونات الأساسية بما في ذلك جسم الصمام والكرة العائمة وساق الصمام ومقعد الصمام ومجموعة الختم ونهايات الحافة القياسية الوطنية. بالإضافة إلى التشغيل اليدوي القياسي، يمكن أيضًا تجهيزه بتروس دودية وأجهزة تشغيل هوائية وكهربائية وهيدروليكية لتلبية متطلبات التحكم الآلي لظروف العمل الصناعية المختلفة. إنها تتمتع بالمزايا الأساسية المتمثلة في الفتح والإغلاق السريع، ومقاومة السوائل المنخفضة للغاية، والهيكل المدمج، والختم ثنائي الاتجاه الموثوق به، والتوافق مع الوسائط الواسعة والتركيب والصيانة المريحة. مع أداء التشغيل المستقر على المدى الطويل والقدرة القوية على التكيف مع ظروف العمل المعقدة، أصبح الصمام الكروي GB Flange مكونًا رئيسيًا لا غنى عنه في أنظمة نقل السوائل الصناعية والتحكم فيها.

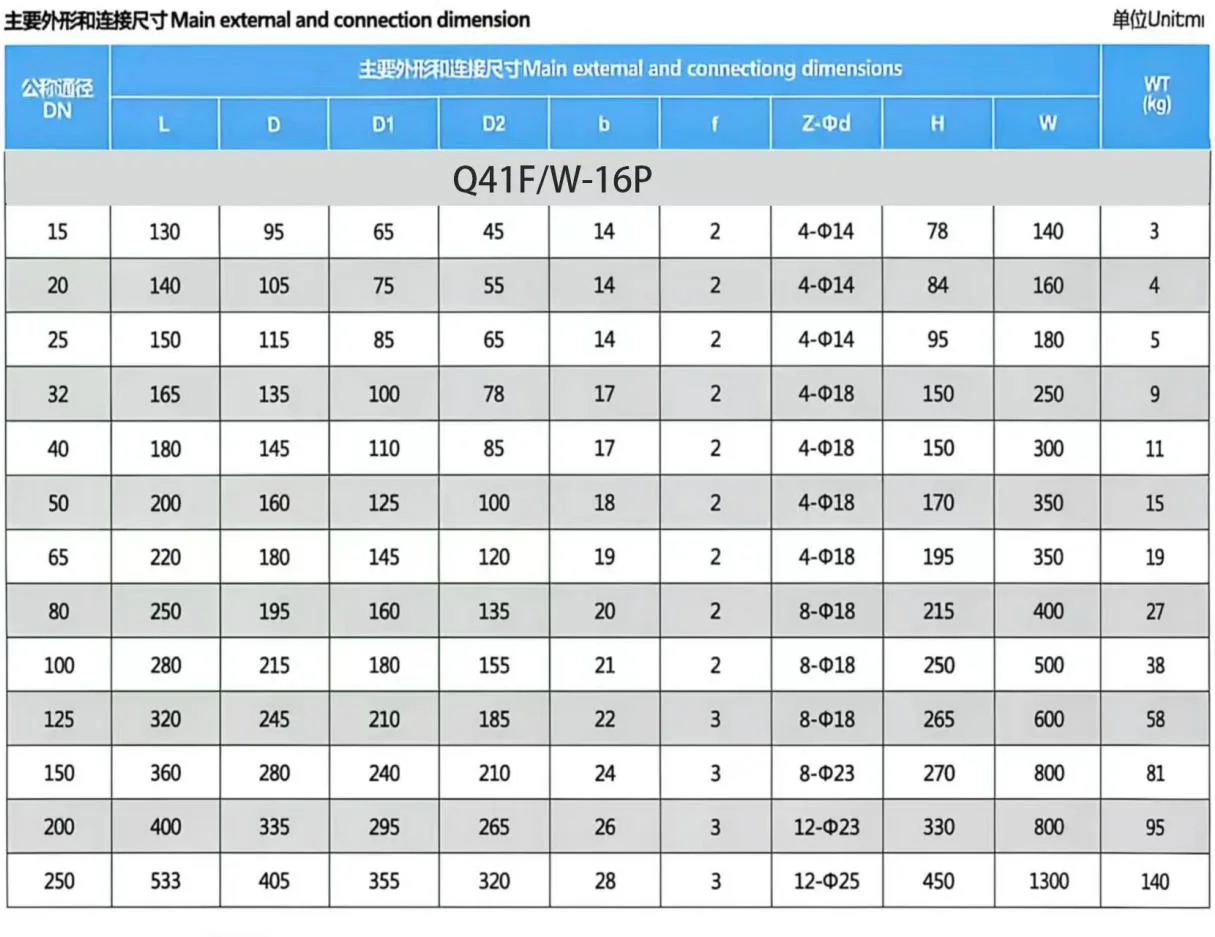

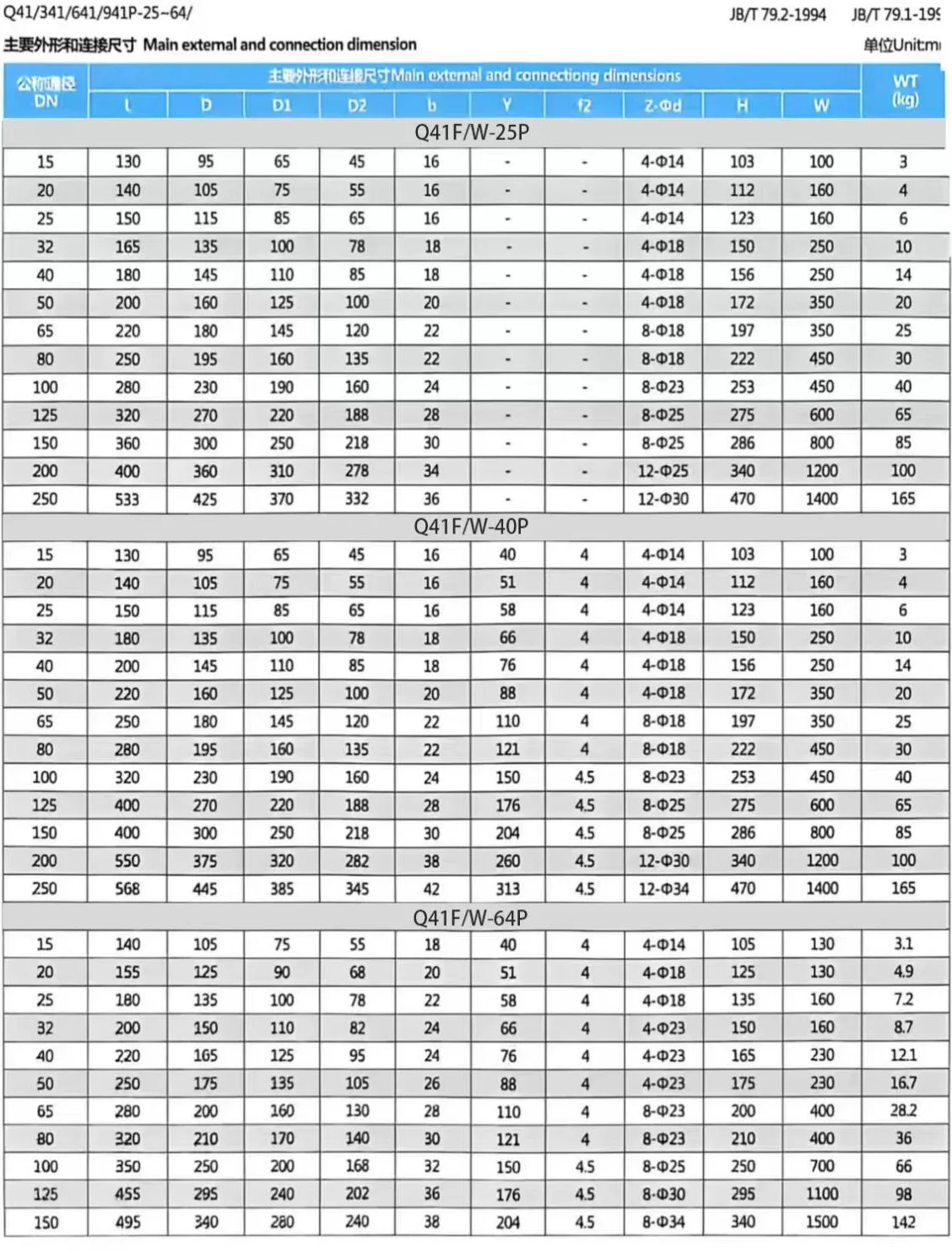

مواصفات المنتج

معايير التطبيق

الصناعات التطبيقية الرئيسية

● النفط والغاز، وتكرير البتروكيماويات، ونقل خطوط الأنابيب لمسافات طويلة

● توليد الطاقة (دوائر الماء والبخار والنفط في محطات الطاقة الحرارية والنووية)

● المعادن وصناعة الورق وصناعة النسيج

● إمدادات المياه البلدية، والتدفئة المركزية، ومعالجة مياه الصرف الصحي

مبدأ العمل

يعتمد مبدأ العمل للصمام الكروي ذو الحافة GB على الحركة الدورانية بزاوية 90 درجة لقلب الكرة التي يقودها ساق الصمام، لتحقيق الفتح الكامل والإغلاق الكامل والتحكم الدقيق في التدفق لخط الأنابيب:

حالة مفتوحة كاملة

عندما يقوم ساق الصمام بدفع الكرة للدوران بمقدار 90 درجة لجعل فتحة الكرة محاذية تمامًا لمحور خط الأنابيب، فإن قناة التدفق متصلة بالكامل. في هذا الوقت، تكون مقاومة السوائل في حدها الأدنى، ويمكن للوسيط المرور عبر جسم الصمام دون فقدان الضغط تقريبًا.

حالة مغلقة بالكامل

عندما يدفع ساق الصمام الكرة إلى الدوران بزاوية 90 درجة في الاتجاه المعاكس، تكون فتحة الكرة متعامدة تمامًا مع محور خط الأنابيب. يتم ضغط قلب الكرة بإحكام على مقعد الصمام عن طريق الضغط المتوسط ​​لخط الأنابيب، مما يشكل ختمًا موثوقًا به مانع للتسرب، ويتم قطع التدفق المتوسط ​​تمامًا.

حالة التحكم في التدفق

عندما يتم تدوير الكرة إلى أي زاوية بين 0° و90°، يمكن تعديل منطقة التدفق الفعالة بين فتحة الكرة وخط الأنابيب بدون خطوات، وذلك لتحقيق التحكم الدقيق في معدل التدفق المتوسط ​​وضغط خط الأنابيب، وتلبية متطلبات ظروف العمل المتغيرة للعمليات الصناعية.
