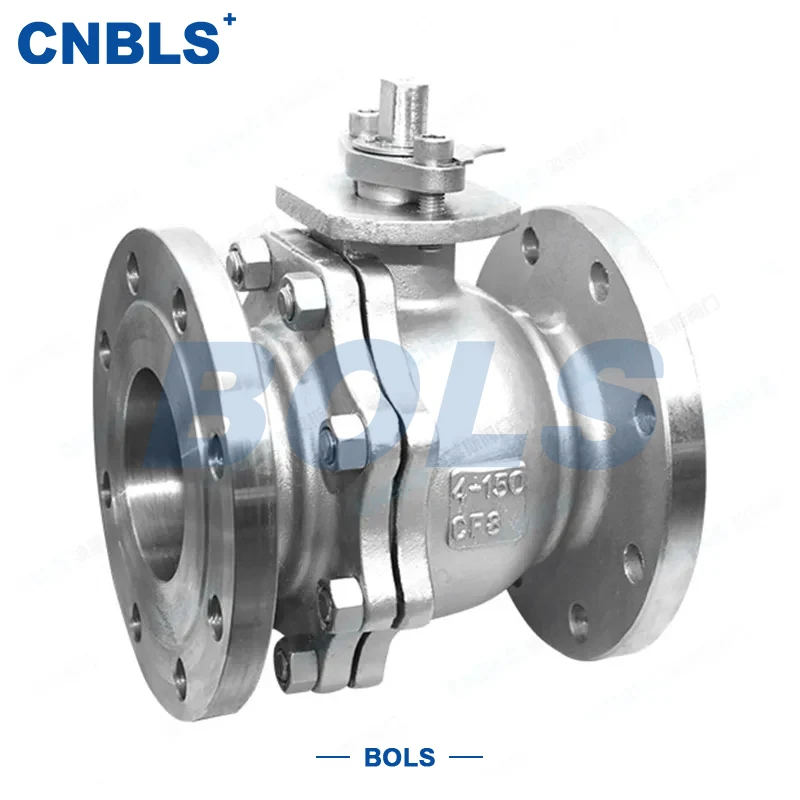

صمامات كروية ذات شفة من الفولاذ المقاوم للصدأ ANSI

تمتلك Bolaisi معدات إنتاج متقدمة ومراقبة صارمة للجودة، كونها موردًا محترفًا للصمامات القياسية الدولية. إن الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI مصنوعة من الفولاذ المقاوم للصدأ بالكامل، وتتوافق مع معايير ANSI/API. نقوم بتصنيعها بجودة موثوقة، ونقدم خدمات بالجملة ومخصصة لتناسب احتياجات خطوط الأنابيب الصناعية الدولية.

إرسال استفسار

وصف المنتج

إن الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI عبارة عن صمام إغلاق ربع دورة تم تصميمه وتصنيعه وفقًا لمعايير ANSI/ASME. يتميز بجسم كامل من الفولاذ المقاوم للصدأ ووصلة شفة ANSI، ويستخدم على نطاق واسع في أنظمة خطوط الأنابيب الدولية.

يعمل الصمام من خلال دوران الكرة بزاوية 90 درجة لتحقيق الفتح والإغلاق والتحكم في التدفق بسرعة. تشتمل مكوناته الرئيسية على جسم من الفولاذ المقاوم للصدأ، وكرة، وساق، ومقاعد، ومحركات اختيارية (يدوية، أو هوائية، أو كهربائية). بفضل المقاومة الممتازة للتآكل، ومقاومة درجات الحرارة، والقوة الميكانيكية للفولاذ المقاوم للصدأ، تعمل الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI بشكل موثوق في ظروف الخدمة الصعبة والتآكل.

يتم تطبيقه بشكل شائع في أنظمة النفط والغاز والبتروكيماويات وتوليد الطاقة وأنظمة الأنابيب الصناعية العامة.

مبدأ العمل

تعمل الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI عن طريق تدوير الكرة عبر الجذع:

مفتوح بالكامل: يتماشى تجويف الكرة مع خط الأنابيب، مما يسمح بتدفق سلس ومنخفض المقاومة

مغلقة بالكامل: تدور الكرة بزاوية 90 درجة لمنع التدفق تمامًا

موضع الاختناق: تسمح المواضع المتوسطة (0 درجة - 90 درجة) بتنظيم تدفق محدود

يمنح هذا التصميم البسيط ربع دورة للصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI التشغيل السريع والإغلاق المحكم والحد الأدنى من انخفاض الضغط.

الميزات الرئيسية

الامتثال لمعايير ANSI/API

تم تصميمه وفقًا لـ API 608 وANSI B16.34، مما يضمن تصنيفات واضحة لدرجة حرارة الضغط وسهولة التكامل في المشاريع الدولية.

هيكل كامل من الفولاذ المقاوم للصدأ

متوفر بمواد F304 وF316 وF316L للتعامل مع الوسائط المسببة للتآكل مثل المياه المكلورة والأحماض والقلويات والخدمة الحامضة.

اتصال ذو حواف موثوق

توفر فلنجات ANSI B16.5 RF أو RTJ التثبيت الآمن وسهولة الصيانة والتوافق القياسي لخطوط الأنابيب.

الهياكل الكروية الاختيارية

فئة 150/300: تصميم الكرة العائمة عادة

الفئة 600 وما فوق: كرة مثبتة على مرتكز الدوران عادةً لعزم دوران أقل

تسمح هذه المرونة للصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI بتغطية نطاق ضغط واسع.

خيارات المقعد المرنة

نوع المقعد	الخدمة المناسبة	المزايا
PTFE / EPDM مقعد ناعم	وسائط نظيفة ومنخفضة الضغط	ختم ممتاز، عزم دوران منخفض
مقعد معدني ستيليت	ارتفاع درجة الحرارة، وسائل الإعلام جلخ	مقاومة للاهتراء، عمر خدمة طويل

المواصفات الفنية الرئيسية

غرض	مواصفة
اسم المنتج	صمامات كروية ذات شفة من الفولاذ المقاوم للصدأ ANSI
الحجم الاسمي	إن بي إس 1/2" ~ 12" (DN15 ~ DN300)
فئة الضغط	فئة 150 / 300 / 600
اتصال	أنسي شفة الترددات اللاسلكية/رتج
نطاق درجة الحرارة	مقعد ناعم: -40 درجة مئوية ~ 200 درجة مئوية؛ المقعد المعدني: حتى 550 درجة مئوية
عملية	يدوي / هوائي / كهربائي
الوسائط القابلة للتطبيق	الماء والبخار والنفط والغاز والسوائل الكيميائية

معايير التصميم والاختبار

لضمان الموثوقية وإمكانية التتبع، تتوافق الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI مع:

فئة	معيار
تصميم	أبي 608، أنسي B16.34
وجها لوجه	أنسي B16.10
شفة	أنسي B16.5
اختبار الضغط	أبي 598
آمن للحريق	API 607 (اختياري)
المضادة للتآكل	NACE MR0175 (اختياري)
مادة	أستم A182 / A351 / A193

التطبيقات النموذجية

تُستخدم الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ ANSI على نطاق واسع في:

مصانع النفط والبتروكيماويات

نقل الغاز الطبيعي

المعالجة الكيميائية الدقيقة

أنظمة الطاقة والبخار

خطوط الأنابيب الدوائية والغذائية (مع المواد المناسبة)

خطوط الأنابيب الصناعية المسببة للتآكل

إنه يوفر أداء إغلاق موثوقًا به في خدمات الضغط المتوسط إلى العالي.

إرشادات الاختيار

للحصول على الأداء الأمثل، ضع في اعتبارك ما يلي:

① مطابقة فئة الضغط

حدد الفئة 150 / 300 / 600 وفقًا لضغط تصميم خط الأنابيب وتقييمات ANSI B16.34.

② توافق المواد

نوع الوسائط	المواد الموصى بها
تآكل عام	F304/CF8
تآكل قوي	F316 / CF8M
درجة نقاء عالية/درجة حرارة منخفضة	F316L / CF3M
