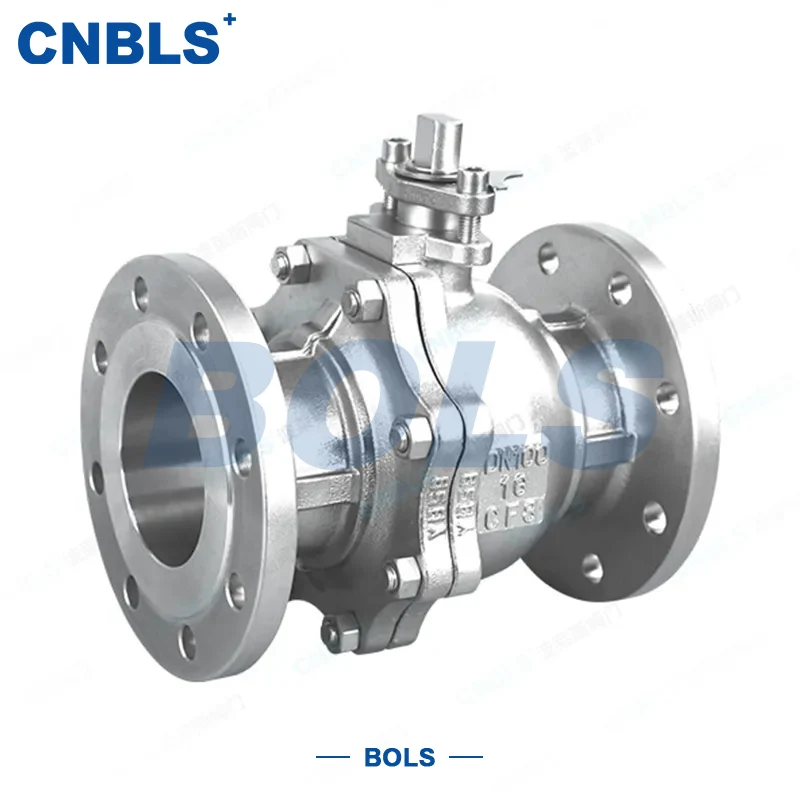

صمامات كروية ذات شفة من الفولاذ المقاوم للصدأ GB

إن الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ GB عبارة عن صمام دوار للإغلاق والتنظيم تم تصميمه وتصنيعه وفقًا للمعايير الوطنية الصينية (GB). مصنوعة بالكامل من الفولاذ المقاوم للصدأ مع وصلة ذات حواف قياسية وطنية، ويمكن تكييفها مباشرة مع أنظمة الأنابيب الصناعية المختلفة في الصين.

يتكون قلب الصمام من جسم/غطاء محرك من الفولاذ المقاوم للصدأ، وكرة من الفولاذ المقاوم للصدأ، وساق، ومقعد، ومحركات يدوية/هوائية/كهربائية اختيارية. جميع المكونات تتوافق مع المعايير الوطنية المقابلة، مما يضمن استقرار المنتج وتوافقه.

مبدأ عملها بسيط وواضح: يقوم الجذع بدفع الكرة للدوران حول محور عمودي.

● عند 0°، تتم محاذاة تجويف الكرة تمامًا مع مسار تدفق خط الأنابيب — يكون الصمام مفتوحًا بالكامل، مما يسمح بتدفق متوسط ​​سلس.

● بعد التدوير بزاوية 90 درجة، تتم محاذاة التجويف بشكل غير صحيح مع مسار التدفق - يتم إغلاق الصمام بالكامل، مما يسد الوسط بإحكام.

● عند تدويره بين 0° و90°، فإنه يتيح تنظيم التدفق بدقة.

إنه يدمج كلاً من وظائف الإغلاق والتنظيم، وهو مناسب لمختلف ظروف العمل الصناعية.

ميزات المنتج الأساسية

متوافقة مع معايير GB، والقدرة على التكيف قوية

تم تصميمها وتصنيعها وفقًا للمعايير الوطنية الأساسية بما في ذلك GB/T 12237 وGB/T 12224. تتوافق الوصلات ذات الحواف مع GB/T 9113، مما يتيح الاتصال المباشر بخطوط الأنابيب ذات الحواف GB الرئيسية دون تعديل، مما يضمن التثبيت السهل والفعال.

هيكل من الفولاذ المقاوم للصدأ بالكامل، أداء ممتاز

مصنوع من الفولاذ المقاوم للصدأ 304/316/316L، ويتميز بمقاومة ممتازة للتآكل، ومقاومة درجات الحرارة العالية، ومقاومة التآكل. يمكن أن يخدم الوسائط المسببة للتآكل لفترة خدمة طويلة دون الصدأ أو التلف.

عملية سريعة، وتنظيم دقيق

تصميم دوار 90 درجة للتشغيل والإيقاف:

● النوع اليدوي: وقت التشغيل والإيقاف ≥ 30 ثانية

● نوع هوائي: ≥ 5s

● النوع الكهربائي: ≥ 10 ثوانٍ نطاق تنظيم التدفق الواسع مع نسبة ترتيب 100:1 للتحكم الدقيق في التدفق.

ختم موثوق به، خالي من التسرب

متوفر في إصدارات محكمة الغلق (PTFE/EPDM/PPL) ومحكمة الغلق (تصلب سبائك الأقمار الصناعية). يتم تصنيع أسطح الختم بدقة، كما أن هيكل جذع الختم الخلفي يمنع بشكل فعال التسرب الخارجي، مما يضمن سلامة خطوط الأنابيب.

هيكل مرن، توافق واسع

يدعم الكرة العائمة وهياكل الكرة الثابتة:

● الكرة العائمة: للضغط المتوسط ​​والمنخفض (PN16~PN40)، بأقطار صغيرة ومتوسطة - بنية بسيطة وفعالة من حيث التكلفة.

● الكرة الثابتة: للضغط العالي (PN63 وما فوق)، بأقطار كبيرة - عزم تشغيل منخفض، وختم مستقر. يتوفر التشغيل اليدوي والهوائي والكهربائي لسيناريوهات التثبيت المختلفة.

المواصفات الأساسية

سيناريوهات التطبيق

مع المقاومة الممتازة للتآكل، ومقاومة درجات الحرارة العالية والتوافق مع GB، يتم استخدام الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ GB على نطاق واسع في مختلف المجالات الصناعية المحلية كعنصر رئيسي للإغلاق المتوسط ​​والتنظيم والتحويل.

تشمل التطبيقات النموذجية ما يلي:

● صناعة البتروكيماويات: النفط الخام، النفط المكرر، المواد الخام الكيميائية، وخاصة الوسائط المسببة للتآكل المحتوية على الكبريت والكلور.

● إمدادات المياه والصرف الصحي البلدية: مياه الصنبور، ومعالجة مياه الصرف الصحي، والمياه التي تحتوي على الكلور.

● الصناعات الكيميائية والصيدلانية وتجهيز الأغذية الدقيقة: إصدار 316L للتطبيقات الصحية عالية النقاء والتآكل.

● صناعة الطاقة: البخار، مياه التبريد تحت درجة حرارة عالية وضغط متوسط/مرتفع.

● المجالات الأخرى: الغاز الطبيعي وغاز البترول المسال والمعادن والتعدين وخطوط الأنابيب المسببة للتآكل الأخرى.

دليل الاختيار

التشغيل والصيانة

ملاحظات التثبيت

● قبل التثبيت: تحقق من تطابق الطراز والضغط والمواد والقطر ونوع الختم ووجه الحافة مع خط الأنابيب. تحقق من وجود تشققات وصدأ وتدوير ساق سلس.

● تركيب الحافة: يتوافق مع GB 50235 وGB/T 9113. استخدم الحشيات المطابقة. قم بربط البراغي قطريًا وبشكل متساوٍ لتجنب تشوه الشفة أو التسرب. تنظيف أسطح الختم قبل التثبيت.

قواعد التشغيل

● الفتح/الإغلاق: حافظ على الدوران في حدود 0 درجة إلى 90 درجة لتجنب التلف. ضبط التدفق ببطء.

● هوائي/كهربائي: تشغيل المشغلات أولاً لضمان تزامن الإشارة قبل التشغيل.

الصيانة الدورية

● الفحص الروتيني: التحقق من الشفاه وغطاء المحرك وأختام الجذع للتأكد من عدم وجود تسرب؛ تشديد أو استبدال الأجزاء حسب الحاجة.

● التشحيم: ضع شحمًا متوافقًا مع الفولاذ المقاوم للصدأ على ساق التغليف والمحامل. تنظيف الأجزاء الداخلية بشكل دوري؛ استبدال الكرة/المقعد البالية.

● الشروط الخاصة: استخدام مواد مقاومة للتآكل للخدمة الحامضة؛ وصمامات محكمة الغلق مقاومة للحريق في المناطق القابلة للاشتعال؛ الأختام والشحوم ذات درجة الحرارة المنخفضة للخدمة المبردة.

● بالنسبة للصمامات التي تظل خاملة لفترة طويلة: قم بتشغيل عدم التحميل، وتنظيف الحطام، وإجراء اختبار إغلاق بسيط قبل إعادة التشغيل.

معايير التصميم والتصنيع

تم تصميم وتصنيع وفحص الصمامات الكروية ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ GB وفقًا لما يلي:

● تصميم الصمام: GB/T 12224، GB/T 12237، GB/T 13927

● الهيكل والشفة: GB/T 12221، GB/T 9113

● المواد: جيجابايت/T 1220، جيجابايت/T 13401، جيجابايت/T 17491
