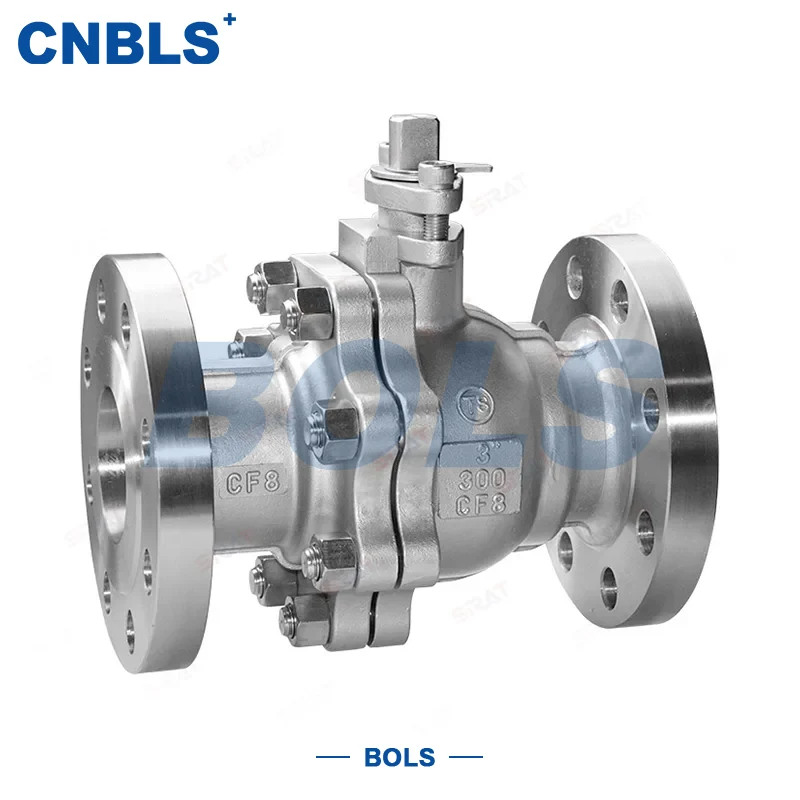

صمامات كروية متكاملة من الفولاذ المقاوم للصدأ ANSI

تم تصميم وتصنيع الصمامات الكروية المتكاملة المصنوعة من الفولاذ المقاوم للصدأ ANSI وفقًا لمعايير ANSI B16.34. إنه يتميز بهيكل مصبوب بشكل متكامل من الكرة والساق، مما يزيل أجزاء التوصيل التقليدية المنفصلة للحصول على تصميم أكثر إحكاما وقوة أعلى وختم أكثر موثوقية.

مع مرور التدفق المستقيم، يتمتع الصمام بمقاومة تدفق منخفضة وتشغيل سريع، مما يتيح التحكم السريع في الفتح الكامل والإغلاق الكامل لوسائط خطوط الأنابيب. مجهز بمواد مختلفة من الفولاذ المقاوم للصدأ وهياكل مانعة للتسرب، يوفر الصمام أداءً مستقرًا في ظل ظروف التآكل ودرجات الحرارة العالية والضغط العالي، مما يجعله صمام تحكم رئيسي في الصناعات البترولية والكيميائية والغاز الطبيعي ومعالجة المياه والمواد الغذائية والأدوية وغيرها من الصناعات.

الهيكل الأساسي والميزات

هيكل الزهر المتكامل

● يتم صب الكرة والساق بشكل متكامل من الفولاذ المقاوم للصدأ، بدون أي لحام إضافي أو وصلات ملولبة.

● صلابة هيكلية عالية وتركيز عالي، مما يقلل بشكل فعال من خطر النوبات والتسرب.

● حجم صغير، مثالي لتخطيطات الأنابيب ذات المساحة المحدودة.

أداء تدفق ممتاز

● ممر تدفق مستقيم من النوع S مع فقدان ضغط منخفض وقدرة تدفق كبيرة.

● معامل تدفق عالي Cv، متفوق على الصمامات الكروية التقليدية وصمامات البوابة بنفس الحجم.

مقاومة قوية للتآكل وعمر خدمة طويل

● الجسم والكرة والساق والمثبتات كلها متوفرة من الفولاذ المقاوم للصدأ.

● مناسبة للوسائط المسببة للتآكل بما في ذلك الأحماض والقلويات والأملاح والنفط والغاز والبخار.

● الفولاذ المقاوم للصدأ المزدوج، Hastelloy والسبائك الأخرى المتاحة لظروف درجات الحرارة العالية والضغط العالي والتآكل الشديد.

ختم موثوق وتطبيق واسع

● هياكل الكرة العائمة / الكرة الثابتة المتاحة.

● ختم ناعم (PTFE/RPTFE) وختم صلب معدني (سبائك الأقمار الصناعية) لمتطلبات درجات الحرارة المختلفة.

● معدل التسرب يتوافق مع API 6D Class Ⅵ.

متعدد المعايير، متعدد التشغيل، متعدد الاتصال

● يتوافق مع المعايير الدولية بما في ذلك API 6D، ANSI B16.34، ANSI B16.5.

● مجموعة كاملة من التشغيل: يدوي، ترس دودي، هوائي، كهربائي.

● وصلات متعددة: ذات حواف، وملولبة، ولحام تناكبي لسهولة التركيب في الموقع.

المعلمات التقنية الرئيسية

تكوين المواد الرئيسية

التطبيقات النموذجية

مع الهيكل المتكامل والبناء بالكامل من الفولاذ المقاوم للصدأ والتصميم عالي المستوى، تُستخدم الصمامات الكروية المتكاملة المصنوعة من الفولاذ المقاوم للصدأ ANSI على نطاق واسع في الأنظمة الصناعية التي تتطلب إحكامًا صارمًا للختم والموثوقية ومقاومة التآكل:

● النفط والغاز: خطوط أنابيب التجميع، وتجميعات رؤوس الآبار، ومحطات معالجة النفط والغاز (مقاومة للحريق، ومضادة للكبريت، ومعتمدة من API 6D)

● الصناعة الكيميائية: نقل الأحماض والقلويات والأملاح والمذيبات والمواد الكيميائية المسببة للتآكل

● معالجة المياه وحماية البيئة: المياه الخام، مياه الصرف الصحي، المياه النقية، أنظمة تحلية المياه

● هندسة الطاقة: تغذية الغلايات، المياه المتداولة، أنظمة معالجة المياه الكيميائية

● الأغذية والأدوية: الوسائط الصحية، والبخار، وأنابيب التنظيف (لا توجد مساحة ميتة، وسهلة التنظيف)

● صناعة الورق، الطباعة والصباغة، علم المعادن: الملاط والسوائل ذات درجة الحرارة العالية، المحتوية على جزيئات، والمسببة للتآكل

توصيات الاختيار

مطابقة المتوسطة والمواد

● التآكل العام: سلسلة 304 / CF8

● تآكل متوسط ​​إلى مرتفع: سلسلة 316L / CF3M

● الضغط العالي والتآكل الشديد: فولاذ مقاوم للصدأ مزدوج 2205

● الوسائط التي تحتوي على جسيمات: يُفضل الختم المعدني الصلب

درجة الحرارة واختيار الختم

● ≥ 232 درجة مئوية: ختم ناعم PTFE / RPTFE (فعال من حيث التكلفة)

● ＞ 232 درجة مئوية: ختم معدني صلب (سبائك الأقمار الصناعية)

الضغط وسلامة النظام

● تحديد الفئة المقابلة وفقا لضغط التصميم؛ يوصى بهامش ضغط بنسبة 10% إلى 20%.

● بالنسبة لخدمات النفط والغاز والخدمات الخطرة: يفضل المنتجات المعتمدة API 6D وAPI 6FA (آمنة للحريق ومضادة للكبريت).

التشغيل والتركيب

● تجويف صغير، تشغيل يدوي: عجلة يدوية مباشرة

● التجويف الكبير، عزم الدوران العالي: تشغيل التروس الدودية

● التحكم عن بعد / التحكم الآلي: مشغل هوائي أو كهربائي

التركيب والتشغيل والصيانة

التثبيت والتشغيل

● قبل التثبيت، تحقق من النموذج والضغط والحجم وظروف الخدمة؛ تأكد من عدم تلف الجسم المصنوع من الفولاذ المقاوم للصدأ.

● افتح/أغلق ببطء لتجنب المطرقة المائية.

● بالنسبة للصمامات الهوائية/الكهربائية، تأكد من أن إمداد الهواء وإمدادات الطاقة وإشارات التحكم طبيعية قبل التشغيل.

● يحظر بشدة خدمة الضغط الزائد ودرجة الحرارة الزائدة والحمل الزائد.

الصيانة الروتينية

● تحقق بانتظام من عدم وجود تسرب في أسطح منع التسرب وحشوة الحشو والمفاصل ذات الحواف.

● فحص المحركات بشكل دوري للتأكد من عدم وجود تشنج أو تسرب للهواء أو تسرب كهربائي.

● قم بتشحيم الجذع والعتاد الدودي بانتظام للحفاظ على التشغيل السلس.

● بالنسبة للصمامات التي تظل خاملة لفترة طويلة، قم بتصريف الوسائط وحمايتها من الرطوبة والغبار ومنع تآكل الأجزاء المصنوعة من الفولاذ المقاوم للصدأ.
