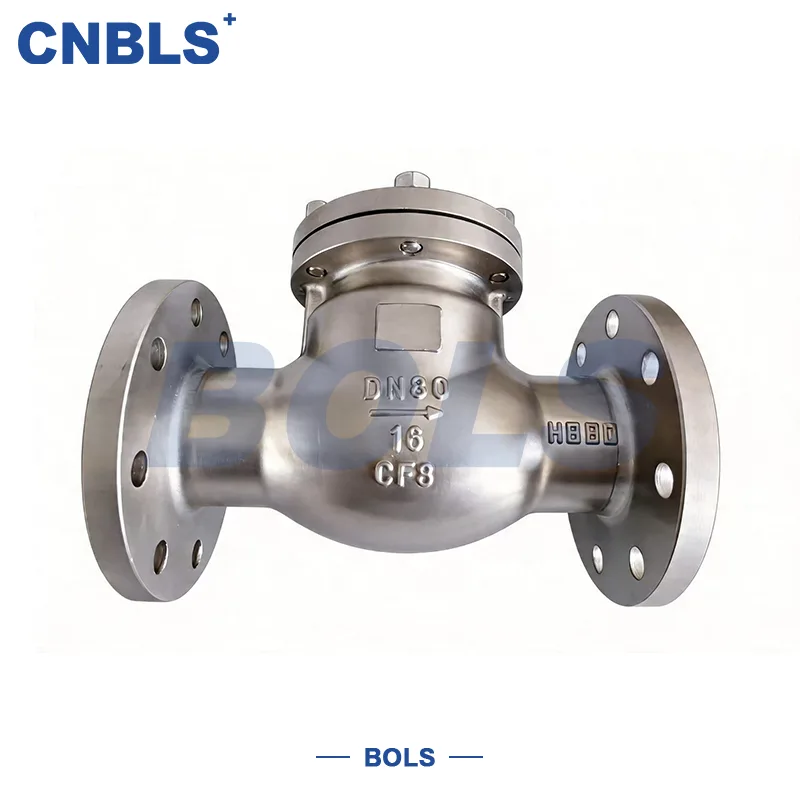

صمامات فحص التأرجح GB

تُعرف أيضًا باسم صمامات عدم الرجوع أو الصمامات أحادية الاتجاه، صمامات فحص التأرجح GB هي صمامات حماية خطوط الأنابيب أوتوماتيكية بالكامل تفتح وتغلق بالكامل بالضغط المتوسط، دون الحاجة إلى تشغيل يدوي أو طاقة خارجية.

اعتماد هيكل متأرجح مدمج مدمج، ومكونات الفتح والإغلاق الرئيسية بما في ذلك الأقراص، والأعمدة الدبوسية والأذرع المتأرجحة كلها محاطة داخل جسم الصمام دون أجزاء ناقل الحركة المكشوفة، مما يقلل بشكل فعال من التسرب الخارجي ويقدم أداء ختم ممتاز. يقلل تصميم قناة التدفق المستقيم من مقاومة التدفق وفقدان الضغط، وهو مثالي لظروف خطوط الأنابيب ذات التدفق الكبير. يعتبر السطح المصنوع من السبائك الصلبة اختياريًا لسطح إغلاق المقعد لتعزيز مقاومة التآكل ومقاومة التآكل ومقاومة التآكل بشكل كبير، مما يؤدي إلى إطالة عمر الخدمة. تم تصنيعه بالتوافق الكامل مع المعايير الوطنية، وهو عبارة عن ملحق حماية قياسي أحادي الاتجاه لأنظمة خطوط الأنابيب.

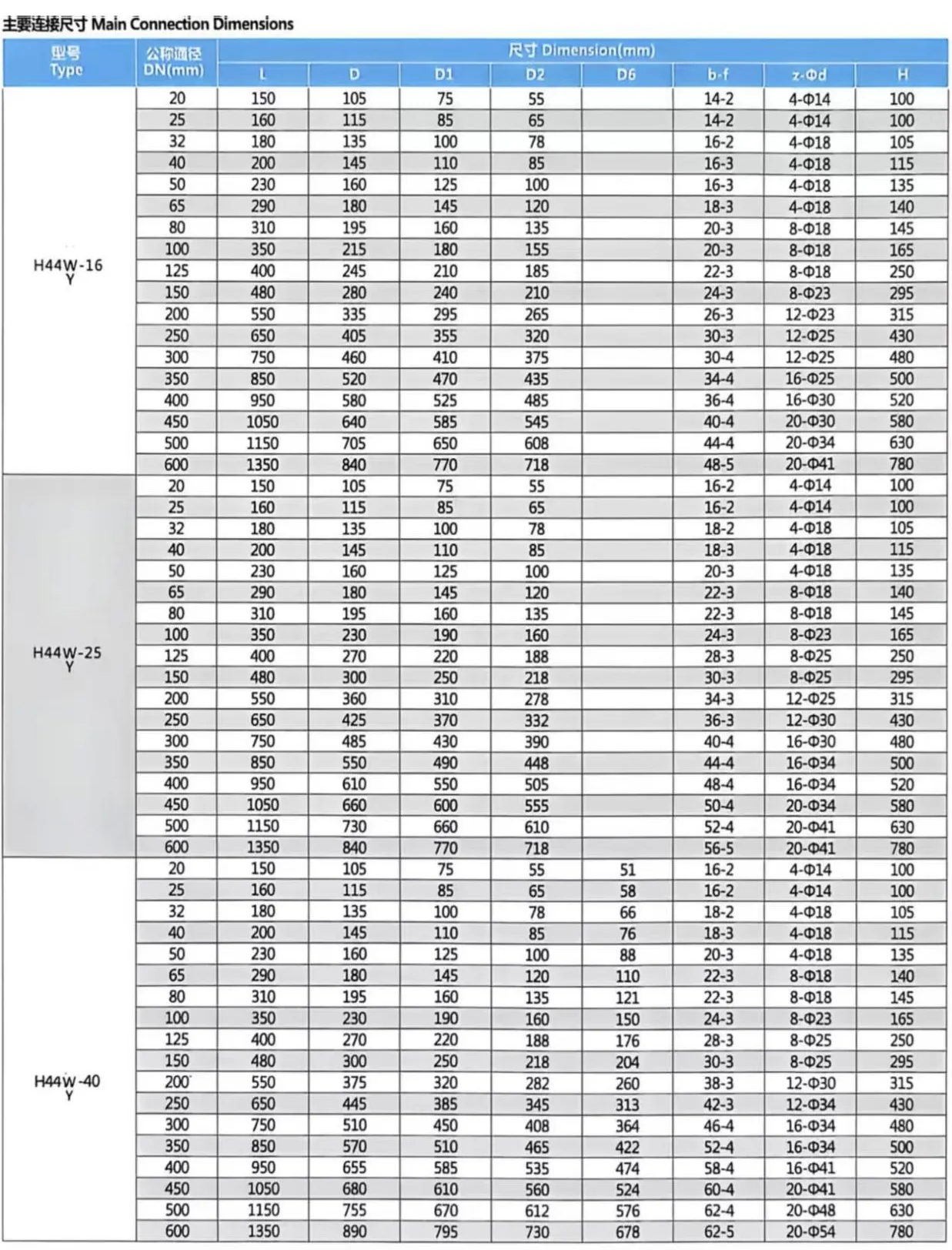

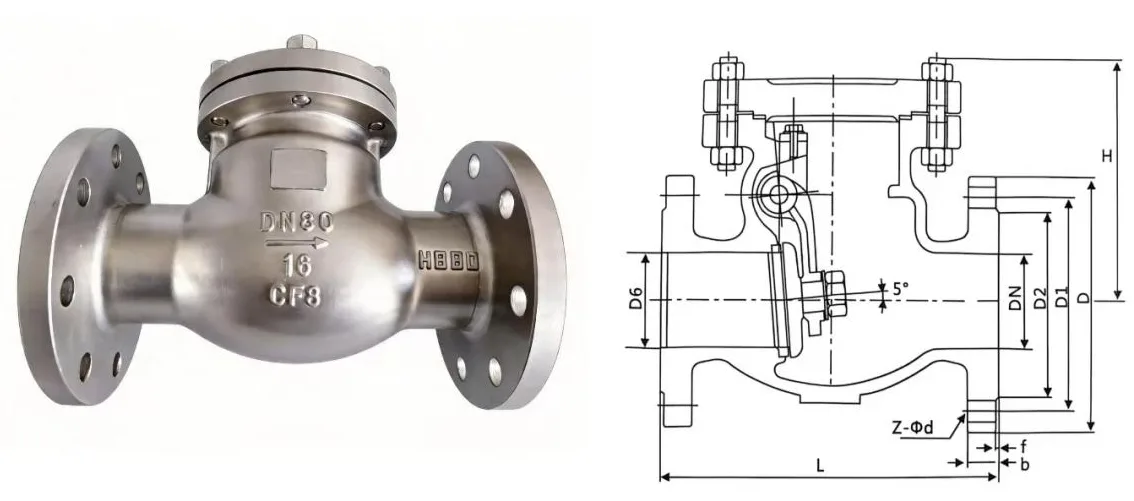

المعلمات الأساسية للمنتج

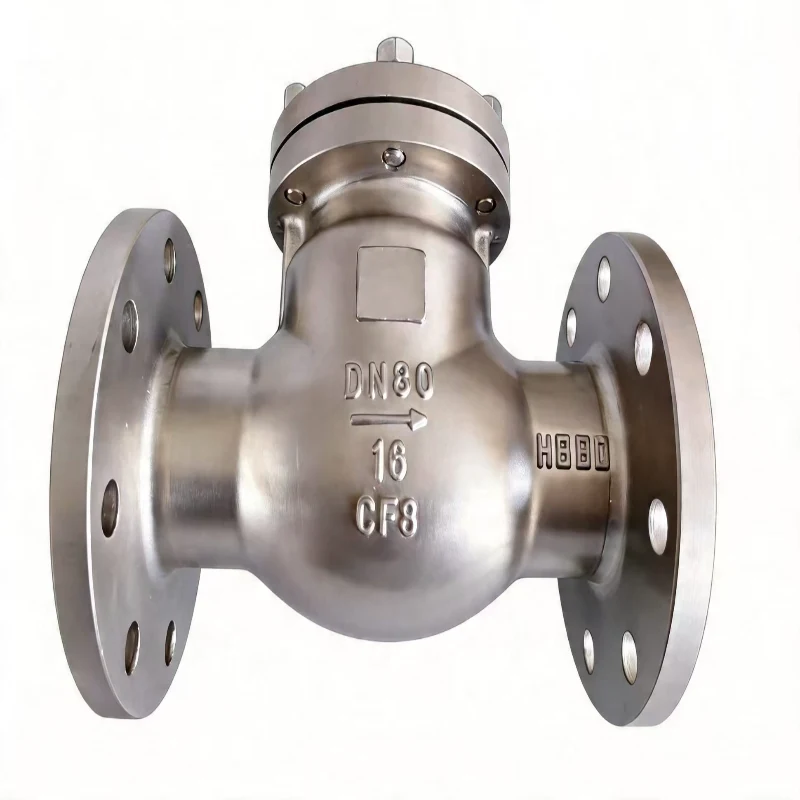

تم تطوير هذه السلسلة من صمامات الرجوع GB Swing من قبل Bolaisi، وهي تغطي نماذج كاملة من H44W/Y-16P/25P/40P. مصنوع من الفولاذ المقاوم للصدأ عالي الجودة مع وصلة شفة لسهولة التركيب، وهو بمثابة صمام حماية أساسي ضد الارتجاع لأنظمة خطوط الأنابيب الصناعية والمدنية. إنه يتكيف مع نقل السوائل في ظل ظروف عمل متعددة مع عملية مستقرة وموثوقة.

سيناريوهات التطبيق الأساسية والاستخدامات الرئيسية

تتميز بقدرة التكيف العالمية القوية، ويتم تطبيق صمامات فحص التأرجح GB على نطاق واسع في أنظمة خطوط أنابيب السوائل عبر الصناعات:

إمدادات المياه والصرف الصحي للبلديات والمباني

تستخدم في شبكات إمدادات المياه والصرف الصحي البلدية، وبناء أنظمة إمدادات المياه الثانوية وتصريف مياه الصرف الصحي. إنه يمنع التدفق العكسي المتوسط ​​أثناء قطع المياه أو إيقاف تشغيل المضخة، مما يمنع تلوث المياه وعدم توازن ضغط شبكة الأنابيب.

صناعة البتروكيماويات

مناسبة لخطوط أنابيب نقل النفط الخام والنفط المكرر والوسائط الكيميائية. إنه يوقف الدوران العكسي للمضخة والتلوث المتبادل للمواد الخام الناتج عن التدفق العكسي، مما يضمن عمليات إنتاج آمنة ومستقرة.

صناعة الطاقة والكهروحرارية

يتم تطبيقه في أنظمة الماء والبخار لغلايات محطات توليد الطاقة، وأنظمة مياه التبريد المتداولة وشبكات أنابيب الحرارة والطاقة المشتركة. يمنع التدفق العكسي للبخار والماء المكثف لحماية المعدات الأساسية مثل توربينات البخار ومضخات المياه.

أنظمة التدفئة والتهوية وتكييف الهواء والحماية من الحرائق

متوافق مع دوران مياه التكييف المركزي وشبكات أنابيب التدفئة وأنظمة رشاشات الحريق والصنبور. إنه يزيل اضطراب ضغط النظام الناتج عن التدفق العكسي المتوسط ​​ويضمن موثوقية عملية الطوارئ للحريق.

الصناعة المعدنية

يستخدم على نطاق واسع في تعميم أنظمة المياه ومعالجة خطوط أنابيب السوائل لخطوط الإنتاج المعدنية. إنه يقاوم تأثير السوائل العكسية ويحمي المضخات والصمامات، ويتكيف مع ظروف العمل المعقدة ذات درجات الحرارة المرتفعة والشوائب.

مبدأ العمل

تحقق صمامات فحص التأرجح GB المصنوعة من الفولاذ المقاوم للصدأ Bolaisi الفتح والإغلاق التلقائي بالكامل بالاعتماد على فرق الضغط المتوسط ​​والوزن الذاتي للقرص، بدون طاقة خارجية أو تدخل يدوي، وتتميز باستجابة حساسة وحماية موثوقة.

الافتتاح والتوصيل إلى الأمام

عندما يكون ضغط المدخل أعلى من ضغط المخرج، يتغلب الدفع الأمامي للسائل على الوزن الذاتي للقرص وفرق الضغط العكسي لدفع القرص مفتوحًا. يدور القرص ويرتفع حول عمود الدبوس الداخلي الثابت لتحرير خط الأنابيب بالكامل من أجل توصيل السوائل بشكل مستقر إلى الأمام.

إغلاق عكسي تلقائي (حماية ضد التدفق العكسي)

عندما تتوقف مضخة المياه الأمامية، ينقطع تدفق السوائل، أو يتجاوز ضغط المخرج ضغط المدخل، فإن القوة المشتركة لفرق الضغط العكسي والوزن الذاتي للقرص تدفع القرص لإعادة ضبط مقعد الصمام بسرعة وملاءمته بإحكام من أجل الإغلاق الكامل. إنه يمنع تمامًا التدفق العكسي للسوائل ويتجنب تلقائيًا تلف المعدات وفشل العمليات ومخاطر السلامة المحتملة الناجمة عن التدفق العكسي.

الأسئلة المتداولة

س 1: ما هو صمام عدم الرجوع المتأرجح القياسي GB؟ ما هي وظيفتها الرئيسية؟

صمام فحص التأرجح القياسي GB هو صمام فحص أوتوماتيكي ذو حواف تم تصميمه وتصنيعه وفقًا لمعايير GB الصينية. تشمل النماذج الشائعة سلسلة H44H، وH44W، وH44Y، وH44X.

يستخدم ضغط تدفق متوسط ​​لفتح القرص ويغلق تلقائيًا عندما يتوقف التدفق أو ينعكس، مما يمنع التدفق الخلفي. يتم استخدامه على نطاق واسع لحماية المضخات والضواغط والغلايات وأنظمة خطوط الأنابيب من التدفق العكسي والمطرقة المائية وفقدان الضغط.

س2: ما هي تصنيفات ضغط GB PN الشائعة؟

تمثل تصنيفات GB PN الضغط الاسمي للصمامات. تشمل مستويات الضغط الشائعة في درجة الحرارة العادية ما يلي:

PN10:1.0 ميجا باسكال، مناسب لأنظمة إمدادات المياه والصرف الصحي والحماية من الحرائق.

PN16:1.6 ميجا باسكال، وهو النوع الأكثر استخدامًا للمياه الصناعية وخطوط الأنابيب العامة.

PN25:2.5 ميجا باسكال، مناسب للمياه ذات الضغط العالي وأنظمة المعالجة.

بي إن 40:4.0 ميجاباسكال، يستخدم في التطبيقات الكيميائية والحرارية والنفطية والبخارية.

PN64/PN100:6.4 ميجا باسكال/10.0 ميجا باسكال، يستخدم في الأنظمة الصناعية ومحطات الطاقة ذات الضغط العالي.

تتطلب تطبيقات درجات الحرارة المرتفعة التحقق من الضغط وفقًا لمنحنى تصنيف درجة حرارة الضغط.

س3: ماذا تعني H44H وH44W وH44Y وH44X؟

ح44ح:تصميم إغلاق صلب، مناسب للبخار والزيت عالي الحرارة والماء عالي الضغط.

ح44و:هيكل مانع للتسرب من الفولاذ المقاوم للصدأ، مناسب للمياه النظيفة والوسائط المسببة للتآكل بشكل عام.

H44Y:تتميز السبائك الساتلية بختم صلب، مما يوفر درجة حرارة عالية ومقاومة للتآكل في صناعات الطاقة والبتروكيماويات.

H44X:تصميم مطاطي ناعم مانع للتسرب، مناسب لأنظمة إمدادات المياه والحماية من الحرائق.

س 4: أين يتم استخدام صمامات فحص التأرجح القياسية GB بشكل شائع؟

يتم تطبيقها على نطاق واسع في:

• خطوط أنابيب مخرج المضخة ومحطات الضخ
• إمدادات المياه البلدية وأنظمة الصرف الصحي
• خطوط الأنابيب البخارية والحرارية والنفطية
• خطوط الأنابيب الصناعية التي تحتوي على جزيئات أو شوائب
• أنظمة معالجة الضغط المتوسط ​​والعالي

س5: هل يمكن خلط معايير فئة GB PN وANSI؟

لا. تتميز معايير فئة GB PN وANSI بأبعاد مختلفة للشفة، وأنماط مسامير، وسمك، وتقييمات ضغط. قد يؤدي خلطها إلى حدوث مشكلات في التثبيت وفشل الختم ومخاطر السلامة.

يجب أن تستخدم أنظمة خطوط أنابيب GB صمامات ومكونات GB القياسية المطابقة.
