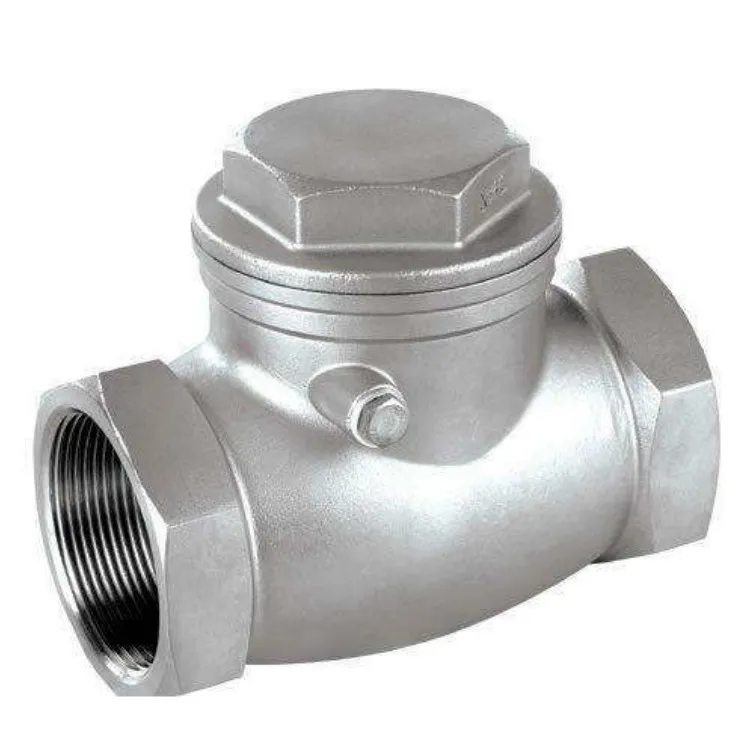

الفولاذ المقاوم للصدأ مزورة الصلب الموضوع الداخلي المقبس لحام سوينغ فحص الصمامات

صمامات فحص التأرجح المصنوعة من الفولاذ المقاوم للصدأ المطروقة من الفولاذ المقاوم للصدأ هي صمامات فحص أوتوماتيكية مصممة خصيصًا لظروف العمل الصغيرة والمتوسطة الحجم والضغط العالي والتآكل. تم تصنيعها من الفولاذ المقاوم للصدأ، وتتميز بكل من الخيط الداخلي ووصلات لحام المقبس، والتي يمكن اختيارها بمرونة وفقًا لظروف التثبيت في الموقع.

يفتح الصمام ويغلق تلقائيًا بالاعتماد على ضغط الوسط: يدور القرص حول المفصلة ليفتح أثناء التدفق الأمامي، مما يسمح بالمرور السلس للوسط؛ في حالة التدفق العكسي، يُغلق القرص بسرعة تحت وزنه والضغط العكسي لقطع التدفق العكسي وحماية المضخات والضواغط ومعدات خطوط الأنابيب النهائية.

بفضل المواد الفولاذية المطروقة وختم السبائك الصلبة، يتميز الصمام بالقوة العالية، ومقاومة التآكل، ومقاومة درجات الحرارة العالية ومقاومة التآكل، مما يتيح التشغيل المستقر على المدى الطويل في البيئات القاسية مثل الصناعات الكيميائية والطاقة والأدوية والمعالجة الدقيقة.

إن صمامات فحص التأرجح المصنوعة من الفولاذ المقاوم للصدأ المطروقة من الفولاذ المقاوم للصدأ مناسبة بشكل خاص لأنظمة الأنابيب ذات الضغط المتوسط ​​إلى المنخفض إلى المتوسط ​​مع مساحة تركيب محدودة ومتطلبات عالية لموثوقية الختم والقوة الهيكلية.

المعلمات التقنية الأساسية

مواد الهيكل والمكونات

جميع المكونات الرئيسية لصمامات فحص التأرجح المصنوعة من الفولاذ المقاوم للصدأ المطروق من الفولاذ المقاوم للصدأ مصنوعة من الفولاذ المقاوم للصدأ المطروق مع أسطح مانعة للتسرب معززة، والأداء العام يتجاوز بكثير أداء الصمامات المصبوبة العادية.

● الجسم/غطاء المحرك: الفولاذ المقاوم للصدأ 304/316/316L، عالي الكثافة والقوة

● القرص: فولاذ مطروق من نفس المادة + طبقة خارجية من سبيكة صلبة من الأقمار الصناعية

● المقعد: قاعدة فولاذية مشكلة + طبقة خارجية من سبيكة صلبة، مقاومة للتآكل والتآكل

● آلية المفصلة: الفولاذ المقاوم للصدأ المطروق؛ العمود مصنوع من الفولاذ المقاوم للصدأ بدرجة 17-4PH

● ختم الخيط: حشية PTFE

● ختم لحام المقبس: جسم مطابق لمواد اللحام من الفولاذ المقاوم للصدأ

● ختم غطاء المحرك: حشية ملفوفة حلزونية 316L

● البراغي/الصواميل: الفولاذ المقاوم للصدأ 304/316، مضاد للتآكل بشكل عام

معايير التصميم والتصنيع

يتوافق التصميم والمواد والمعالجة والفحص لسلسلة الصمامات هذه مع المعايير الوطنية لضمان قابلية التبادل والسلامة.

● صمام عدم الرجوع المتأرجح: GB/T 12236

● تصنيف درجة حرارة الضغط: GB/T 12224

● البعد وجهاً لوجه: GB/T 12221

● معيار الخيط: GB/T 7306

● معيار لحام المقبس: GB/T 12224

● معيار الحدادة: GB/T 13401

● معيار المواد: GB/T 1220

● عملية لحام التراكب: GB/T 17491

● اختبار الضغط والختم: GB/T 13927

● مواصفات التثبيت: GB 50235

مزايا المنتج الأساسية

مادة فولاذية مشكلة، ضمان مزدوج للقوة ومقاومة التآكل

باستخدام الفولاذ المقاوم للصدأ المطروق، فهو أكثر مقاومة للضغط العالي والتأثير والتآكل من الصمامات الفولاذية المصبوبة العادية، ومناسب للتشغيل طويل الأمد في ظل ظروف العمل القاسية.

هيكل اتصال مزدوج للتركيب المرن

يسمح الخيط الداخلي بالتجميع والتفكيك السريع؛ لحام المقبس مناسب لسيناريوهات الضغط العالي والاهتزاز والختم العالي. يمكن لصمامات فحص التأرجح المصنوعة من الفولاذ المقاوم للصدأ المزورة من الفولاذ المقاوم للصدأ أن تلبي عادات التثبيت المختلفة للمستخدمين.

هيكل متأرجح، مقاومة تدفق منخفضة وعمل حساس

يدور القرص حول العمود لفتحه، مما يوفر مرور تدفق سلس، وفقدان منخفض للضغط واستجابة سريعة للفتح/الإغلاق، مما يمنع المطرقة المائية وتأثير التدفق الخلفي بشكل فعال.

ختم معدني صلب، درجة حرارة عالية ومقاومة للتآكل

سطح مانع للتسرب مغطى بسبائك صلبة، يمكن تطبيقه على البخار والزيت ذو درجة الحرارة العالية والوسائط المسببة للتآكل، مع عمر خدمة طويل ومخاطر تسرب منخفضة.

حجم صغير، مثالي للمساحات المحدودة

يعتبر الهيكل المدمج مناسبًا بشكل خاص للأدوات، وخطوط أنابيب المعالجة صغيرة التجويف، ومطابقة الوحدات، والمعدات المثبتة على الانزلاق، وغيرها من المواقع ذات المساحة المحدودة.

إرشادات الاختيار

الاختيار حسب الضغط والنموذج

● PN16: إمدادات المياه ذات الضغط المنخفض، والصرف الصحي وأنظمة المياه المتداولة

● PN25: خطوط أنابيب العمليات العامة للنفط والكيماويات

● PN40/PN63: ضغط متوسط ​​إلى مرتفع، ودرجة حرارة عالية وظروف التصادم

تفسير النموذج: 1 = خيط داخلي، 6 = لحام بالمقبس، 4 = نوع التأرجح، P = الفولاذ المقاوم للصدأ.

الاختيار عن طريق التآكل المتوسط

● الماء التقليدي، الهواء، التآكل الضعيف → 304

● تحتوي على الكلور، حمض / قلوي ضعيف، مادة كيميائية خفيفة → 316

● تآكل قوي، ارتفاع في درجة الحرارة، ارتفاع الملح → 316L

الاختيار حسب الظروف في الموقع

● الصيانة والتفكيك المتكرر → الخيط الداخلي

● الضغط العالي، الاهتزاز، التثبيت الثابت → لحام المقبس

اتجاه التثبيت

● خط الأنابيب الأفقي: الهيكل العالمي قابل للتطبيق

● خط الأنابيب العمودي: يجب أن يتدفق الوسط إلى الأعلى

التركيب والصيانة

ملاحظات التثبيت

● تحقق من تطابق الطراز والضغط والقطر والمواد والوصلة مع خط الأنابيب قبل التثبيت

● قم بتنظيف شوائب خطوط الأنابيب لتجنب تشويش القرص

● استخدم شريط PTFE أو الحشيات للتركيب الملولب، وقم بإحكام ربطه بالتساوي

● إجراء الشطف واللحام والفحص القياسي للحام المقبس لضمان عدم وجود تسرب

● قم بالتثبيت في اتجاه التدفق المحدد بالسهم الموجود على جسم الصمام

الصيانة الروتينية

● قم بفحص الخيوط واللحامات وغطاء المحرك بانتظام للتأكد من عدم وجود أي تسرب

● قم بتنظيف الشوائب الموجودة في تجويف الصمام بانتظام لمنع تشويش المفصلة

● ضع شحمًا عالي الحرارة على عمود المفصلة لتقليل التآكل

● يمكن إصلاح أسطح الختم البالية عن طريق إعادة التراكب لإطالة عمر الخدمة

استكشاف الأخطاء وإصلاحها

● الإغلاق غير الصحيح: تحقق من عدم وجود شوائب أو تلف في القرص والمفصلات وأسطح الختم

● التسرب الخارجي: أعد ربط الخيوط أو استبدل الحشيات؛ إصلاح اللحامات

● الإجراء العالق: قم بتفكيك وتنظيف الأشياء الغريبة، وتصحيح آلية المفصلة

التطبيقات النموذجية

مع القوة العالية والمقاومة العالية للتآكل وأداء الختم العالي، يتم استخدام صمامات فحص التأرجح المصنوعة من الفولاذ المقاوم للصدأ المزورة من الفولاذ المقاوم للصدأ على نطاق واسع في:

● خطوط أنابيب العمليات البتروكيماوية والكيميائية الدقيقة

● الأنظمة المساعدة لمحطات الطاقة والكهرباء

● أنظمة الأدوية والأغذية والمشروبات المتوسطة النظيفة

● أداة التحكم في السوائل ذات الضغط العالي ذات التجويف الصغير

● خطوط الأنابيب المتوسطة المسببة للتآكل مثل مياه البحر ومياه الصرف الصحي المحتوية على الكلور
