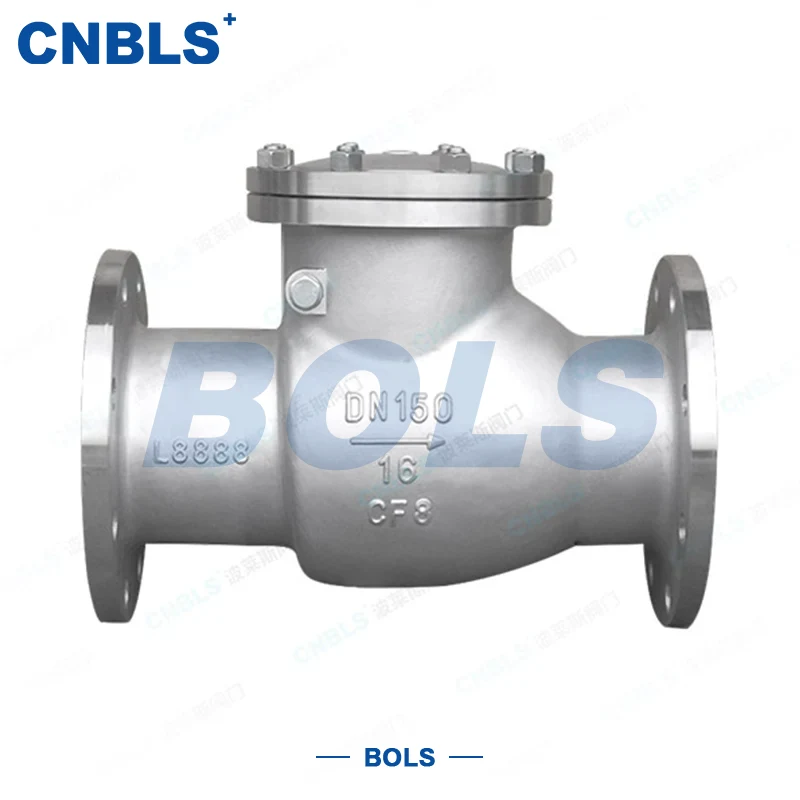

صمامات فحص شفة التأرجح المصنوعة من الفولاذ المقاوم للصدأ GB

صمامات فحص شفة التأرجح المصنوعة من الفولاذ المقاوم للصدأ GB هي صمامات فحص أوتوماتيكية مضادة للتدفق العكسي مصممة وفقًا للمعايير الوطنية الصينية GB. الجسم الرئيسي مصنوع من الفولاذ المقاوم للصدأ 304/316/316L، ويفتح الصمام ويغلق تلقائيًا عن طريق ضغط الوسط بدون طاقة خارجية.

أثناء التدفق الأمامي، يدور القرص حول المفصلة لفتحه، مما يضمن مرورًا سلسًا للوسط. في حالة التدفق العكسي، يغلق القرص بسرعة تحت وزنه والضغط العكسي لمنع التدفق الخلفي بإحكام، وحماية المضخات والضواغط والمبادلات الحرارية ونظام خطوط الأنابيب بأكمله من التأثير والضرر.

توفر مادة الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل، ومقاومة درجات الحرارة العالية ومقاومة التآكل، بينما يضمن الاتصال ذو الحواف سهولة التركيب والاتصال الثابت وأداء الختم القوي.

تُستخدم صمامات فحص الفلنجة المتأرجحة المصنوعة من الفولاذ المقاوم للصدأ GB على نطاق واسع في أنظمة الأنابيب القياسية GB ذات المتطلبات العالية للحماية من التآكل والختم، مثل البتروكيماويات وإمدادات المياه البلدية والصرف الصحي والطاقة والمواد الغذائية والصناعات الدوائية.

مزايا المنتج الأساسية

معيار GB، عالمية عالية

تم تصميم الأبعاد والفلنجات والضغط والهيكل جميعًا وفقًا لمعايير GB، مما يتيح الاستبدال المباشر للصمامات المحلية ذات نفس المواصفات دون أي مشاكل في التكيف مع التثبيت.

جميع الفولاذ المقاوم للصدأ، مقاوم للتآكل ومتين

مناسبة لمختلف البيئات المسببة للتآكل مثل المياه المكلورة، والقاعدة الحمضية، والصرف الصحي، والوسائط الكيميائية، مع عمر خدمة أطول بكثير من الصمامات الفولاذية الكربونية العادية.

هيكل متأرجح مع مقاومة تدفق منخفضة وتشغيل مستقر

يتم فتح القرص عن طريق التأرجح، مما يوفر مرورًا سلسًا للتدفق، وفقدان الضغط المنخفض وفتح/إغلاق حساس، مما يقلل بشكل فعال من تأثير المطرقة المائية.

تتوفر خيارات الختم المزدوج

ختم معدني صلب لدرجات الحرارة العالية والظروف التي تحتوي على الجسيمات؛ سدادة ناعمة من مادة PTFE لمتطلبات التنظيف ودرجات الحرارة المنخفضة وعدم التسرب.

اتصال ذو حواف موثوق وسهل الصيانة

سهل التجميع والتفكيك، مناسب لمختلف خطوط الأنابيب الصناعية ومحطات الضخ ومحطات التبادل الحراري وأنظمة معالجة المياه.

المعلمات التقنية الأساسية

معايير التصميم والتطبيق

إن التصميم والمواد والمعالجة واختبار المصنع لسلسلة الصمامات هذه يتوافق تمامًا مع نظام المعايير الوطنية GB، ويتميز بالعالمية القوية وقابلية التبادل الجيدة.

● صمام عدم الرجوع المتأرجح: GB/T 12236

● تصنيف درجة حرارة الضغط: GB/T 12224

● البعد وجهاً لوجه: GB/T 12221

● معيار الشفة: GB/T 9113

● معايير المواد: GB/T 1220، GB/T 13401

● لحام تراكب الختم: GB/T 17491

● اختبار الضغط والختم: GB/T 13927

● مواصفات التثبيت: GB 50235

المواد المكونة

تتميز صمامات فحص الفلنجة المتأرجحة المصنوعة من الفولاذ المقاوم للصدأ GB بجسم كامل من الفولاذ المقاوم للصدأ مع أسطح مانعة للتسرب معززة، مما يوفر مقاومة وقوة شاملة متسقة للتآكل.

● الجسم / غطاء المحرك: الفولاذ المقاوم للصدأ 304/316/316L

● القرص: جسم من الفولاذ المقاوم للصدأ + طبقة خارجية من سبيكة صلبة من الأقمار الصناعية أو حلقة ختم ناعمة من مادة PTFE

● المقعد: قاعدة من الفولاذ المقاوم للصدأ + طبقة خارجية من السبائك الصلبة

● آلية المفصلة: الفولاذ المقاوم للصدأ المطروق؛ العمود مصنوع من 17-4PH أو 2Cr13

● ختم الحافة: حشية جرح حلزونية 316L

● البراغي / الصواميل: الفولاذ المقاوم للصدأ 304/316، مقاومة ثابتة للتآكل مع الجسم

دليل الاختيار

1. الاختيار حسب فئة الضغط

● PN10/PN16: إمدادات المياه البلدية والصرف الصحي، وتدوير المياه

● PN25/PN40: الصناعة العامة، المنتجات النفطية، الهندسة الكيميائية

● PN63/PN100: ضغط متوسط ​​إلى مرتفع، ودرجة حرارة عالية، وظروف التصادم

2. الاختيار حسب هيكل القرص حسب القطر

● DN15～DN50: نوع متأرجح بقرص واحد، هيكل بسيط

● DN65 وما فوق: نوع القرص المزدوج/المتعدد، مما يقلل من المطرقة المائية والاهتزاز

3. الاختيار حسب نوع الختم حسب الوسط ودرجة الحرارة

● أعلى من 200 درجة مئوية، الجسيمات، عالية التآكل → ختم معدني صلب

● ≥200 درجة مئوية، وسط نظيف، صفر تسرب مطلوب → ختم ناعم PTFE

4. الاختيار حسب المواد حسب التآكل

● تآكل ضعيف (الماء، الهواء) → 304

● تآكل متوسط ​​(يحتوي على الكلور، حمض ضعيف) → 316

● تآكل قوي، ودرجة حرارة منخفضة للغاية → 316L

5. مطابقة وجه الحافة

تأكد من نوع شفة خط الأنابيب: وجه مرتفع RF / وجه FM ذكر-أنثى / وجه مفصل حلقة RJ لضمان الاتساق.

التركيب والصيانة

متطلبات التثبيت

● تحقق من تطابق الضغط والقطر والمواد ووجه الحافة مع خط الأنابيب قبل التثبيت

● قم بالتثبيت في اتجاه التدفق المشار إليه بالسهم

● يفضل التثبيت الأفقي. حجز مساحة مفتوحة على جانب القرص

● أحكم ربط مسامير الشفة قطريًا وبشكل متساوٍ

الصيانة الروتينية

● افحص الفلنجات وموانع تسرب غطاء المحرك بانتظام للتأكد من عدم وجود أي تسرب

● تنظيف الشوائب الموجودة في تجويف الصمام لتجنب تشويش المفصلة

● ضع شحمًا عالي الحرارة على عمود المفصلة

● يمكن إصلاح أسطح الختم البالية عن طريق اللحام المتراكب لتقليل تكاليف التشغيل

استكشاف الأخطاء وإصلاحها

● الإغلاق غير الصحيح: تحقق من عدم وجود أي جسم غريب أو تلف في القرص والمفصلة وأسطح الختم

● التسرب الخارجي: أعد ربط المسامير أو استبدل الحشيات

● العمل العالق: تفكيك وتنظيف الشوائب الداخلية وتصحيح آلية المفصلة

مجالات التطبيق

مع عالمية معيار GB، ومقاومة التآكل الموثوقة والختم المستقر، تُستخدم صمامات فحص الفلنجة المتأرجحة المصنوعة من الفولاذ المقاوم للصدأ GB على نطاق واسع في:

● صناعة البتروكيماويات ومعالجة خطوط الأنابيب

● إمدادات المياه البلدية والصرف الصحي، ومعالجة المياه المكلورة

● الأنظمة المساعدة لمحطات الطاقة والكهرباء

● أنظمة الغذاء والدواء والسوائل النظيفة

● التعدين وبناء السفن ومياه البحر وغيرها من خطوط الأنابيب المتوسطة المسببة للتآكل
