صمامات كروية معزولة من الفولاذ المقاوم للصدأ

تتميز شركة Bolaisi Valve بتكنولوجيا الإنتاج المتقدمة ومراقبة الجودة الصارمة، مما يوفر حلول صمامات صناعية موثوقة. إن الصمامات الكروية المعزولة المصنوعة من الفولاذ المقاوم للصدأ من Bolaisi عبارة عن صمام إغلاق عالي التحمل، مع هيكل كامل من الفولاذ المقاوم للصدأ وتحكم حراري مستقر. وباعتبارنا موردًا محترفًا، فإننا نقوم بتصنيعه وفقًا للمعايير الدولية، ونقدم خدمات بالجملة ومخصصة، مما يضمن الجودة العالية وعمر الخدمة الطويل للصناعات البتروكيماوية والأدوية وغيرها.

إرسال استفسار

وصف المنتج

A الفولاذ المقاوم للصدأ صمام الكرة المعزولهو صمام إغلاق وتحكم دوار للخدمة الشاقة تم تصميمه خصيصًا للسوائل عالية اللزوجة وسهلة التبلور والحساسة لدرجة الحرارة. تم بناؤه بهيكل كامل من الفولاذ المقاوم للصدأ وهيكل عازل مغلف متكاملصمام الكرة الفولاذ المقاوم للصدأيحافظ على درجة حرارة الوسائط المستقرة لمنع زيادة التصلب والبلورة واللزوجة أثناء تشغيل خط الأنابيب.

من خلال الجمع بين الأداء السريع للصمام الكروي والتحكم الحراري عالي الكفاءة، تم تصنيع الصمام الكروي المعزول المصنوع من الفولاذ المقاوم للصدأ وفقًا للمعايير الدولية GB وAPI وASME. إنه يوفر إحكامًا موثوقًا به وفقدانًا منخفضًا للحرارة وعمر خدمة طويلًا في التطبيقات البتروكيماوية والأدوية والمواد الغذائية والغاز الطبيعي المسال والتطبيقات المعدنية. كالمباشرالشركة المصنعة للصمام الكروي المعزول، نحن نوفر الصمامات الكروية المغلفة DN15 – DN600 مع إمكانية تتبع المواد بالكامل واختبار الضغط بنسبة 100٪ قبل الشحن. ينتج مصنعنا أيضًا مجموعة كاملة من الصمامات الصناعية، بما في ذلكصمامات البوابة, صمامات الكرة الأرضية, فحص الصمامات، وصمامات الفراشة.

التحكم الحراري المستقر

تصميم السترة أو السترة المفرغة يدعم البخار أو الزيت الحراري أو المواد العازلة. دقة درجة الحرارة تصل إلى ±1 درجة مئوية مع الحد الأدنى من فقدان الحرارة.

جسم كامل من الفولاذ المقاوم للصدأ

متوفر في 304 و316 و316L و310S لمقاومة ممتازة للتآكل ومقاومة درجات الحرارة العالية وتوافق الخدمة النظيفة.

أداء ختم موثوق

يصل الختم الناعم (PTFE/PPL المعزز) إلى معدل تسرب من الدرجة السادسة. يتحمل الختم الصلب (سبائك الأقمار الصناعية) ما يصل إلى 550 درجة مئوية ويتوافق مع ISO 5208 Class A.

عملية سلسة، وحياة طويلة

دوران 0 درجة - 90 درجة للفتح والإغلاق السريع. تصميم كروي عائم أو ثابت، عزم دوران منخفض للتشغيل اليدوي أو الهوائي أو الكهربائي.

مقاومة للانسداد ومقاومة منخفضة للتدفق

منفذ كامل أو خيارات منفذ مخفضة. مثالي للوسائط عالية اللزوجة لتقليل انخفاض الضغط ومنع انسداد خطوط الأنابيب.

التوافق مع المعايير الدولية

يتوافق تمامًا مع معايير GB وAPI وASME، وهو مناسب للمشاريع الدولية ومشتريات EPC والتصدير المباشر.

الهيكل ومبدأ العمل

يتكون الصمام من جسم من الفولاذ المقاوم للصدأ مع سترة عازلة، وكرة من الفولاذ المقاوم للصدأ، ومقعد، وساق، ونهايات تعبئة وتوصيل.

قم بتدوير الكرة من 0 إلى 90 درجة لتحقيق تنظيم التشغيل والإيقاف والتدفق.
تعمل السترة العازلة على تدوير البخار أو الزيت الحراري، أو تستخدم مادة عازلة للحرارة، للحفاظ على درجة حرارة داخلية ثابتة. للحصول على تصميم مغلف مخصص، راجع موقعناسترة الفولاذ المقاوم للصدأ صمامات الكرة المعزولة.
تم تصميم إصدار سترة التفريغ خصيصًا لظروف درجات الحرارة المنخفضة جدًا حتى -196 درجة مئوية.

المواصفات الفنية

المعلمات الأساسية

غرض	مواصفة
نموذج	BQ41F-16P / 25P / 40P، BQ347H-64P / 100P
القطر الاسمي	DN15 – DN600
الضغط الاسمي	PN16 – PN100 (الفئة 150 – الفئة 600)
ضغط العمل سترة	≥ 1 ميجا باسكال
درجة حرارة العمل	العزل: -29 درجة مئوية إلى 550 درجة مئوية العزل المبرد: -196 درجة مئوية إلى -29 درجة مئوية
اتصال	شفة الترددات اللاسلكية (GB/T 9113، ASME B16.5)؛ خيط؛ ثلاثي المشبك
بناء	مغلف / مغلف بالفراغ؛ الكرة العائمة / الكرة الثابتة
ختم	الختم الناعم (PTFE / PPL) ≥200 درجة مئوية الختم الصلب (الأقمار الصناعية) ≥550 درجة مئوية

المواد الرئيسية

عنصر	خيارات المواد
الجسم، غطاء محرك السيارة، سترة	304 (CF8)، 316 (CF8M)، 316L (CF3M)، 310S
كرة	SS304 / SS316، مصقول Ra ≥ 0.8μm؛ ستيليت 6 للختم الصلب
ينبع	316 / 316 لتر؛ 17-4PH لخدمة درجة حرارة عالية
مقعد	PTFE، PPL، Stellite، PEEK (الصف الصحي)
التعبئة	الجرافيت المرن ≥650 درجة مئوية
السحابات	SS304 / SS316

معايير التصميم والاختبار

معايير التصميم

غب / تي 12237، غب / تي 21385، أبي 608، أسم B16.34

أبعاد

غب / تي 9113، أسم B16.5، غب / تي 12221، أسم B16.10

تقتيش

GB/T 13927، API 598، كشف تسرب الهيليوم، API 607 (اختياري)

مواد

GB/T 1220، GB/T 13901، ASTM A182

التطبيقات النموذجية

يتم استخدام الصمام الكروي المعزول بالفولاذ المقاوم للصدأ على نطاق واسع في العمليات التي تتضمن وسائط حساسة لدرجة الحرارة:

صناعة البتروكيماويات:الأسفلت، الزيت الثقيل، الراتنج، الكبريت المنصهر، البارافين
الأدوية والأغذية:شراب، شوكولاتة، محاليل طبية، سوائل صحية
الغاز الطبيعي المسال ودرجة الحرارة المنخفضة:الغاز الطبيعي المسال، النقل المبرد. لهذه الظروف القاسية، لديناصمامات كروية من الفولاذ المقاوم للصدأكما تستخدم على نطاق واسع.
المواد الكيميائية والألياف:البوليمرات والمواد اللاصقة والمواد الكيميائية المتبلورة بسهولة
المعادن والطاقة:أنظمة زيت نقل الحرارة ذات درجة الحرارة العالية

دليل الاختيار

بواسطة درجة الحرارة

العزل العادي (-29 درجة مئوية إلى 425 درجة مئوية): نوع مغلف
درجة حرارة منخفضة للغاية (-196 درجة مئوية إلى -29 درجة مئوية): نوع سترة التفريغ
تحكم عالي الدقة: مع منفذ ذكي للتحكم في درجة الحرارة

حسب المادة

التآكل العام: 304
تآكل قوي / صحي: 316 لتر
درجة حرارة عالية للغاية: 310S

بواسطة الختم

وسائط نظيفة ومنخفضة اللزوجة: ختم ناعم (PTFE / PPL)
درجة حرارة عالية، وسائط كاشطة: ختم صلب (ستالايت)

حسب الضغط والحجم

الضغط العالي (≥ PN40) أو الحجم الكبير (≥ DN200): تصميم كروي ثابت
وسائط عالية اللزوجة: يوصى بالمنفذ الكامل. بالنسبة للخطوط الآلية، راجع موقعناصمامات كروية كهربائية من الفولاذ المقاوم للصدأ.

التركيب والتشغيل والصيانة

قم بالتثبيت أفقيًا لضمان عدم عائق تدفق السترة.
قم بتسخين الصمام أو تبريده مسبقًا قبل بدء التشغيل لتجنب الصدمة الحرارية.
تعمل فقط في حدود 0 درجة إلى 90 درجة؛ لا تفرط في التدوير.
تحقق من عدم وجود تسربات بانتظام في الشفاه ووصلات التغليف والسترة.
قم بتشحيم محامل الجذع كل 3-6 أشهر باستخدام شحم عالي الحرارة.
استنزاف سترة المتوسطة قبل الاغلاق على المدى الطويل.

لماذا تختار صمامات Bolaisi

نظام الجودة المعتمد

معتمد لGB/T 19001-2016 / ISO 9001:2015نظام إدارة الجودة الدولي.

التصنيع الداخلي

يتم الانتهاء من الصب والتصنيع والتجميع والاختبار في مصنع Wenzhou الخاص بنا للتحكم الكامل في العملية.

تم اختبار الضغط بنسبة 100%

يتم اختبار كل صمام كروي معزول بالصدفة واختبار المقعد وفقًا لمعيار API 598 قبل التسليم.

الدعم الهندسي

يساعدك فريقنا الفني على اختيار نوع السترة المناسب ومواد المقعد وتصميم المنفذ لوسيطك.

تجربة التصدير

المنتجات الموردة لمشاريع البتروكيماويات والأدوية والأغذية والغاز الطبيعي المسال في جميع أنحاء العالم مع الوثائق الكاملة. نحن نقدم أيضاالصمامات الكروية المصنوعة من الصلب الكربونيللمشاريع الحساسة من حيث التكلفة.

تصنيع المعدات الأصلية وأوديإم المتاحة

يتم دعم الأحجام والمواد والتشغيل والعلامة التجارية المخصصة.صمامات كروية ثلاثيةوغيرها من التصاميم الخاصة متاحة عند الطلب.

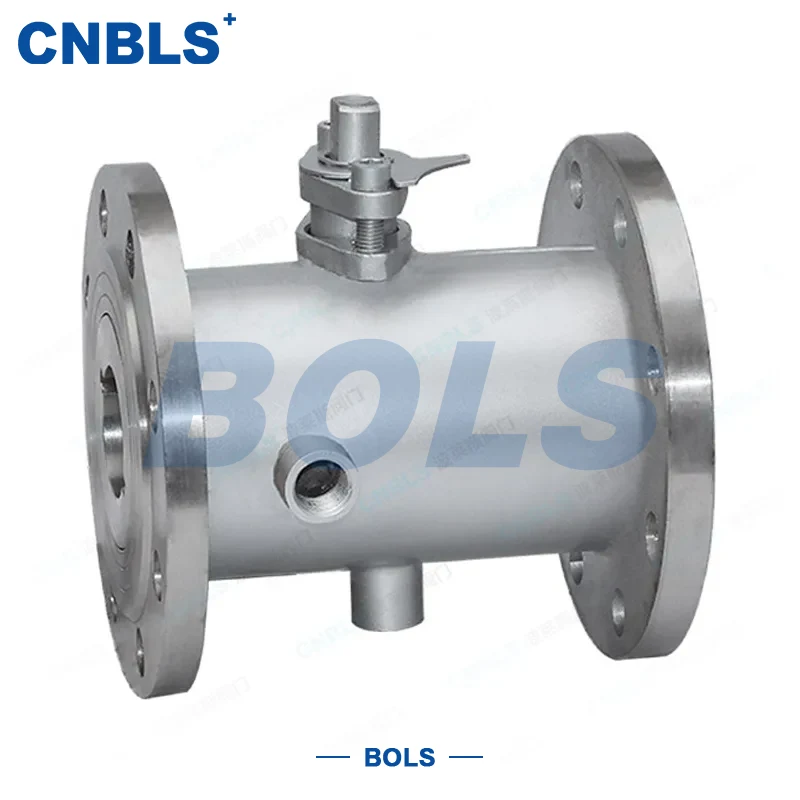

صورة المنتج للصمام الكروي المعزول بالفولاذ المقاوم للصدأ

Stainless Steel Insulated Ball Valves – Jacketed Thermal Ball Valve for High-Viscosity Media — الصمامات الكروية المعزولة المصنوعة من الفولاذ المقاوم للصدأ - تصميمات مغلفة ومغلفة مفرغة، DN15 – DN600، PN16 – PN100.

الأسئلة المتداولة

ما هو الصمام الكروي المعزول المصنوع من الفولاذ المقاوم للصدأ المستخدم؟

يتم استخدامه لإيقاف وتنظيم السوائل عالية اللزوجة وسهلة التبلور أو الحساسة لدرجة الحرارة مثل الأسفلت والكبريت المنصهر والراتنج وشراب الشوكولاتة والغاز الطبيعي المسال، حيث يجب الاحتفاظ بالوسيط أعلى أو أقل من درجة حرارة معينة ليظل قابلاً للتدفق.

ما هو الفرق بين الصمام الكروي المغلف والصمام الكروي المغلف بالفراغ؟

يستخدم الصمام الكروي المغلف سترة البخار أو الزيت الحراري للحفاظ على درجة الحرارة المتوسطة بين -29 درجة مئوية و550 درجة مئوية. يستخدم الصمام الكروي المغلف بالتفريغ طبقة مفرغة بدلاً من ذلك، وهو الخيار المفضل للخدمة المبردة حتى -196 درجة مئوية.

ما هو نطاق درجة الحرارة الذي يمكن للصمامات الكروية المعزولة التعامل معه؟

تغطي النماذج المغلفة القياسية -29 درجة مئوية إلى 550 درجة مئوية. مع سترة مفرغة الهواء، تغطي النماذج المبردة -196 درجة مئوية إلى -29 درجة مئوية. تقتصر أختام المقاعد الناعمة (PTFE / PPL) على 200 درجة مئوية، بينما تتحمل أختام المقاعد الصلبة (Stellite) ما يصل إلى 550 درجة مئوية.

هل يمكنك توفير صمامات كروية معزولة ذات قطر كبير؟

نعم. نقوم بتصنيع الصمامات الكروية المعزولة من DN15 إلى DN600، مع هيكل كروي ثابت موصى به للأحجام ≥ DN200 أو الضغوط ≥ PN40. للاتصالات ذات الحواف، ونحن نقدم أيضاصمامات كروية ذات حواف من الفولاذ المقاوم للصدأ.

هل تقدمون تصنيع الصمامات الكروية المعزولة OEM / ODM؟

نعم. باعتبارنا مصنعًا مباشرًا، فإننا ندعم مواد الجسم المخصصة، ومواد المقاعد، وتصميم المنافذ، والتشغيل (اليدوي، والهوائي، والكهربائي) والعلامة التجارية للعملاء. أرسل الرسم أو المواصفات الخاصة بك وسوف نقتبس وفقا لذلك.
