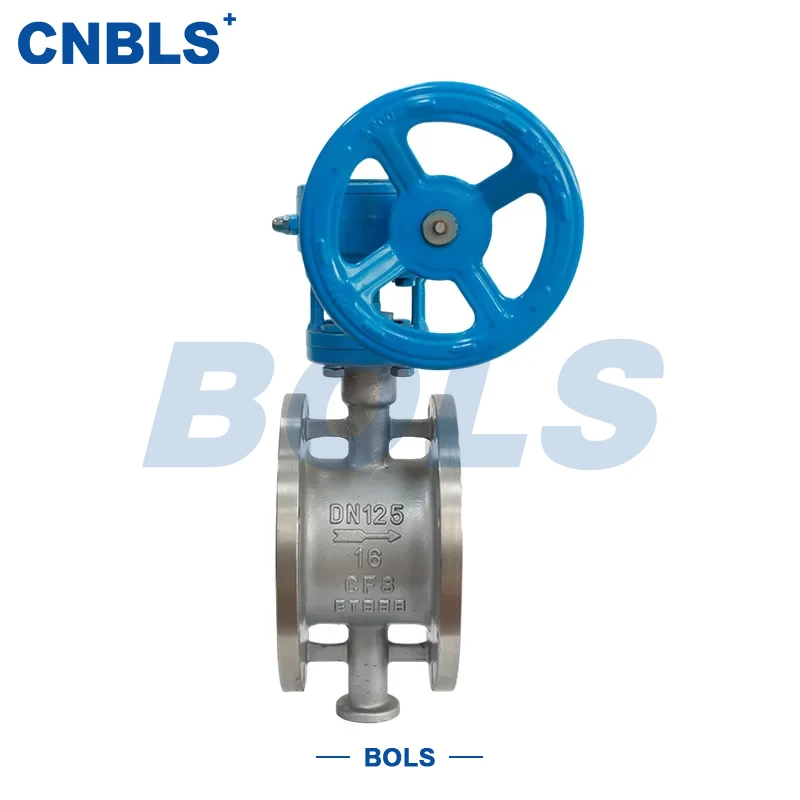

صمامات فراشة معدنية تلسكوبية من الفولاذ المقاوم للصدأ

صمام الفراشة التلسكوبي المغلق بالمعدن SD343H من الفولاذ المقاوم للصدأ عبارة عن صمام تحكم في خط الأنابيب متوسط ​​إلى كبير الحجم يدمج هيكل ثلاثي الإزاحة، وختم معدني صلب، وتعويض تلسكوبي محوري، ومحرك تروس دودي. جسم الصمام بأكمله مصنوع من مواد الفولاذ المقاوم للصدأ (304/316/304L/316L/2205 الفولاذ المقاوم للصدأ المزدوج، وما إلى ذلك)، مما يجعله مناسبًا للبيئات المتوسطة ذات درجة الحرارة العالية والضغط العالي والتآكل العالي.

يتم تشغيله بواسطة آلية تروس دودية لتدوير ساق الصمام، ويقوم الصمام بتشغيل القرص لإكمال إجراءات الفتح، أو الإغلاق، أو التنظيم، مما يحقق إيقافًا موثوقًا به والتحكم في تدفق الوسائط. يدمج جسم الصمام هيكل تعويض تلسكوبي مدمج، والذي يمكنه امتصاص الإزاحة المحورية الناتجة عن اختلافات درجات الحرارة في خطوط الأنابيب دون الحاجة إلى وصلات تمدد إضافية، مما يقلل بشكل فعال من خطر تركيز إجهاد النظام.

بفضل تصميمها الهيكلي المستقر وأداء الختم المعدني الموثوق به، تُستخدم صمامات الفراشة التلسكوبية المصنوعة من الفولاذ المقاوم للصدأ بشكل شائع في أنظمة خطوط الأنابيب الصناعية ذات ظروف العمل المعقدة، أو التغيرات المتكررة في درجات الحرارة، أو أطوال خطوط الأنابيب الطويلة.

وصف الهيكل ومبدأ العمل

1. تصميم هيكل ثلاثي الأوفست

يعتمد الصمام هيكل صمام الفراشة ثلاثي الإزاحة المثبت لسلسلة SD343. من خلال تصميم الإزاحة الثلاثية، يمكن للقرص أن ينفصل بسرعة عن مقعد الصمام في مرحلة الفتح الأولية ويحقق ضغطًا خطيًا فقط في مرحلة الإغلاق النهائية، مما يوفر الفوائد التالية:

● احتكاك منخفض أثناء الفتح والإغلاق

● الحد الأدنى من التآكل على سطح الختم

● عزم دوران ثابت للفتح/الإغلاق وعمر خدمة طويل

هذا الهيكل مناسب بشكل خاص لتطبيقات الختم الصلب المعدنية، مما يحافظ على أداء الختم الموثوق به حتى في ظل ظروف درجة الحرارة العالية والضغط العالي.

2. نظام الختم الصلب المعدني

تم تصنيع كل من مقعد الصمام وأسطح منع التسرب القرصية بدقة ومصنوعة من مواد معدنية، وهي متوفرة في خيارين: ختم الجسم من الفولاذ المقاوم للصدأ أو هيكل اللحام المتراكب 6 الأقمار الصناعية. ويتميز:

● مقاومة درجات الحرارة المرتفعة وصدمات الضغط

● مقاومة ممتازة للتآكل والتآكل ضد الوسائط المحملة بالجسيمات

● الملاءمة لعمليات الفتح والإغلاق المتكررة

يضمن تصميم الختم المعدني الصلب أن يحافظ الصمام على أداء إغلاق مستقر في البخار ذي درجة الحرارة العالية وغاز المداخن والوسائط التي تحتوي على الجسيمات.

3. هيكل التعويض التلسكوبي

تم تجهيز الصمام بآلية تلسكوبية محورية مدمجة يمكنها التوسع والتقلص بحرية ضمن نطاق معين للتعويض عن الإزاحة الناتجة عن التمدد الحراري وانكماش خطوط الأنابيب:

● يختلف نطاق التمدد/الانكماش باختلاف القطر الاسمي

● يقلل بشكل فعال من ضغط اتصال الحافة

● يعزز سلامة النظام بشكل عام

يعد هذا التصميم أمرًا بالغ الأهمية بشكل خاص لشبكات أنابيب التدفئة وخطوط أنابيب النقل لمسافات طويلة والأنظمة التي تعاني من تقلبات كبيرة في درجات الحرارة.

4. آلية قيادة التروس الدودية

يأتي الصمام بشكل قياسي مع وحدة محرك تروس دودية، مقترنة بعجلة يدوية للتشغيل، مما يوفر الخصائص التالية:

● نسبة نقل كبيرة لسهولة الفتح والإغلاق

● يدعم تنظيم التدفق الدقيق

● أداء متفوق للقفل الذاتي للتشغيل المستقر

في التطبيقات ذات القطر الكبير أو الضغط العالي، يمكن لمحرك التروس الدودي أن يقلل بشكل فعال من الحمل التشغيلي ويحسن السلامة التشغيلية في الموقع.

ميزات المنتج الرئيسية

● هيكل من الفولاذ المقاوم للصدأ بالكامل لمقاومة التآكل بشكل ثابت

● يضمن التصميم ثلاثي الإزاحة عزم دوران منخفض للفتح/الإغلاق والحد الأدنى من التآكل

● الختم الصلب المعدني يناسب الوسائط ذات درجة الحرارة العالية والضغط العالي

● تعمل وظيفة التعويض التلسكوبي المدمجة في جسم الصمام على تقليل الضغط على خط الأنابيب

● يتيح اتصال الحافة سهولة التركيب والصيانة

● يوفر محرك التروس الدودي عملية سلسة وموثوقة

تعمل صمامات الفراشة التلسكوبية ذات الغلق المعدني المصنوعة من الفولاذ المقاوم للصدأ على موازنة موثوقية الختم والاستقرار الهيكلي في ظل ظروف العمل المعقدة، مما يجعلها مثالية لأنظمة التشغيل المستمر على المدى الطويل.

التطبيقات النموذجية

المعلمات التقنية

وصف تكوين المواد

توصيات الاختيار والاستخدام

عند اختيار صمامات الفراشة التلسكوبية ذات الغلق المعدني المصنوعة من الفولاذ المقاوم للصدأ، ركز على العوامل الرئيسية التالية:

1. الخصائص المتوسطة: اختر الفولاذ المقاوم للصدأ ومواد الختم المقابلة على أساس التآكل المتوسط ​​ومحتوى الجسيمات.

2. الضغط ودرجة الحرارة: مطابقة ضغط التصميم وحجز هوامش الأمان الكافية.

3. إزاحة خط الأنابيب: تأكد من أن نطاق التعويض التلسكوبي للصمام يتجاوز الإزاحة المحورية الفعلية لخط الأنابيب.

4. معايير الحافة: تحقق من الاتساق مع معايير شفة خط الأنابيب في الموقع.

5. طريقة التشغيل: بالنسبة للتطبيقات ذات القطر الكبير أو الضغط العالي، قم بإعطاء الأولوية لآليات التروس الدودية ذات نسب النقل العالية.

ملخص

من خلال دمج أداء الختم، وتعويض الإزاحة، والاستقرار التشغيلي في وحدة صمام واحدة، تقلل سلسلة المنتجات هذه من عدد ملحقات النظام وتحسن الموثوقية الإجمالية لأنظمة خطوط الأنابيب.

في السيناريوهات الصناعية التي تنطوي على ضغط متوسط ​​إلى مرتفع، ودرجات حرارة عالية، وإزاحة كبيرة لخطوط الأنابيب، تحافظ صمامات الفراشة التلسكوبية المصنوعة من الفولاذ المقاوم للصدأ على تشغيل مستقر على المدى الطويل، وتقلل من تكرار الصيانة، وهي مناسبة تمامًا للاستخدام على المدى الطويل والنشر على نطاق واسع في المشاريع الهندسية.
