صمامات البوابة الفولاذية المقاومة للصدأ القياسية الأمريكية

تعريف

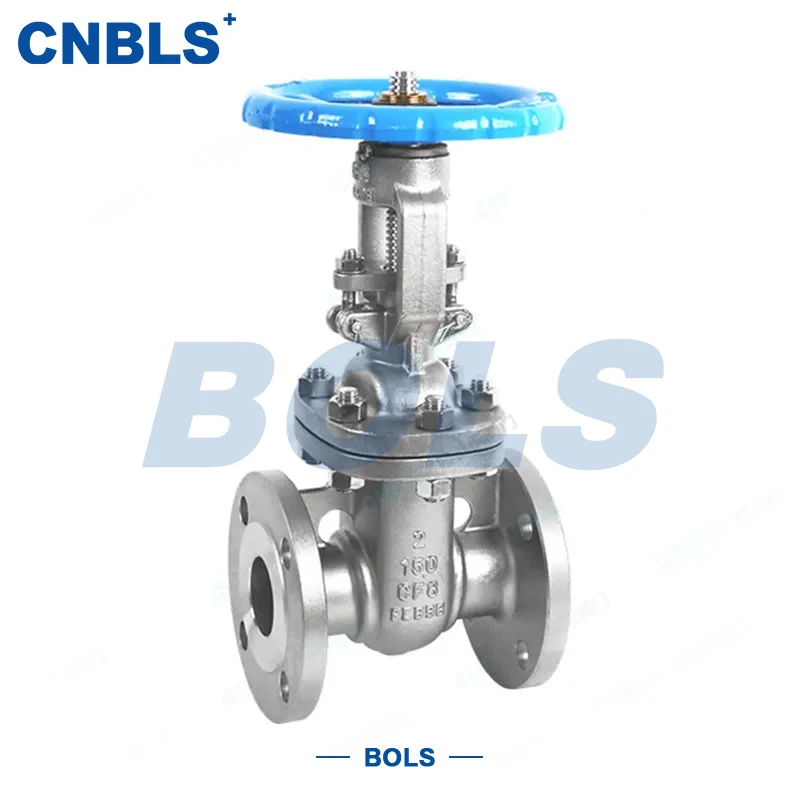

صمام البوابة القياسي الأمريكي المصنوع من الفولاذ المقاوم للصدأ Z41H هو صمام إغلاق يدوي مصمم وفقًا صارمًا لـ API 600 والمعايير الأمريكية الأخرى. إنها تعتمد وصلة ذات حواف، ومسمار خارجي ونير، وهيكل قرص إسفيني واحد وتصميم ختم معدني صلب. يتحرك قرص البوابة، الذي يتم تشغيله بواسطة عجلة يدوية، عموديًا إلى اتجاه التدفق للتحكم بدقة في تشغيل وإيقاف وسائط خط الأنابيب.

جسم الصمام مصنوع من الفولاذ المقاوم للصدأ 304 أو 316، وهو متوافق تمامًا مع تقييمات الضغط القياسية الأمريكية وأبعاد الحافة. يتميز بختم موثوق به وهيكل مستقر، فهو يستخدم على نطاق واسع في ظروف العمل ذات الضغط المتوسط ​​والعالي في الصناعات البترولية والكيميائية والطاقة وغيرها من الصناعات، وهو مناسب بشكل خاص لأنظمة نقل الماء والبخار والنفط والوسائط المسببة للتآكل متوسطة الضوء.

بفضل التصميم القياسي والتوافق الممتاز، يمكن توصيل صمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ القياسية الأمريكية مباشرة بخطوط الأنابيب القياسية الأمريكية دون تعديل إضافي، مما يقلل بشكل كبير من تكاليف التركيب والصيانة.

المعلمات التقنية الأساسية

تفسير النموذج

معنى كل حرف ورقم في الموديل Z41H واضح للمشترين للتعرف بسرعة على المواصفات:

● Z: صمام البوابة، الذي تم تعريفه على أنه نوع الصمام الرئيسي للتحكم في تشغيل وإيقاف خط الأنابيب، وهو مناسب للظروف القياسية الأمريكية.

● 4: اتصال ذو حواف، يتوافق مع ASME B16.5 / ASME B16.47، مع اتصال ثابت.

● 1: برغي خارجي ومقرن، قرص إسفيني واحد، تشغيل سلس، سهولة مراقبة الحالة والصيانة.

● H: وجه المقعد مغطى بسبائك صلبة، مما يسلط الضوء على مقاومة التآكل، ومقاومة التآكل، والختم الموثوق.

السمات الأساسية

● الهيكل: لولب خارجي ومقرن، قرص إسفيني صلب، هيكل مستقر، رفع سلس بدون تشويش.

● الاتصال: وصلة ذات حواف قياسية أمريكية (ASME B16.5 / ASME B16.47)، يتوفر RF وRTJ.

● الختم: ختم معدني صلب مع طبقة خارجية من سبيكة صلبة، مانع للتسرب، يتوافق مع API 600.

● التشغيل: يدوي (قياسي)، كهربائي أو هوائي (اختياري) للتشغيل الآلي.

● المادة: الفولاذ المقاوم للصدأ 304 / 316، مقاومة ممتازة للتآكل.

● الضغط: فئة 150 / 300 / 600 / 900 لخدمة الضغط المتوسط ​​والعالي.

● الحجم: NPS ½ بوصة –NPS 36 بوصة (DN15–DN900)، النطاق القياسي DN15–DN600.

المواد المكونة

● جسم الصمام / غطاء المحرك: 304 (ASTM A351 CF8)، 316 (ASTM A351 CF8M) من الفولاذ المقاوم للصدأ.

● وجه الختم: الفولاذ المقاوم للصدأ مع طبقة خارجية من الأقمار الصناعية، مقاوم للتآكل ومقاوم لدرجات الحرارة العالية.

● ساق الصمام: فولاذ مقاوم للصدأ 304/316، مروي ومنترد للحصول على قوة عالية.

● القرص: ركيزة من الفولاذ المقاوم للصدأ مع طبقة خارجية من سبيكة صلبة، قوية ومقاومة للتآكل.

● تعبئة الغدة: جرافيت مرن + PTFE، درجة حرارة عالية ومقاومة للتآكل.

● العجلة اليدوية: فولاذ كربوني مع طلاء؛ الفولاذ المقاوم للصدأ متاح لخدمة التآكل.

معايير التصميم والتصنيع

● تصميم صمام البوابة: API 600

● وجهاً لوجه: ASME B16.10

● أبعاد الشفة: ASME B16.5، ASME B16.47

● تصنيف الضغط ودرجة الحرارة: ASME B16.34

● التفتيش والاختبار: API 598

نقاط الاختيار والتثبيت

نقاط الاختيار

● اختر 316 للتآكل القوي / الوسائط الكلوريدية، 304 للتآكل العام.

● مطابقة فئة الضغط بدقة. التحقق من سمك الجدار للفئة 300 وما فوق.

● دليل لخطوط الأنابيب الصغيرة / ذات التردد المنخفض. الكهربائية / الهوائية للأتمتة.

● استخدم الأحجام القياسية ASME للمطابقة المباشرة مع خطوط الأنابيب الأمريكية.

نقاط التثبيت

● حجز مساحة كافية لرفع الجذع وتشغيل العجلة اليدوية.

● أحكم ربط مسامير الشفة بشكل متناظر ومتساوي وفقًا لمواصفات ASME.

● إجراء اختبارات الغلاف والختم قبل التثبيت.

● تنظيف الشوائب وخبث اللحام والزيت الموجود في خط الأنابيب قبل التركيب.

ملخص مزايا المنتج

يتم تصنيع صمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ القياسية الأمريكية Z41H بشكل صارم وفقًا لمعايير API 600 والمعايير الأمريكية الأخرى، وهي مصممة لتطبيقات الضغط المتوسط ​​والعالي في الصناعات البترولية والكيميائية والطاقة وغيرها من الصناعات.

مع الفولاذ المقاوم للصدأ عالي الجودة وهيكل الختم الصلب المعدني، توفر الصمامات ختمًا موثوقًا وسهل التشغيل وعمر خدمة طويل. وهي متوافقة تمامًا مع معدلات الضغط والفلنجات القياسية الأمريكية، مما يتيح الاتصال المباشر لخطوط الأنابيب دون تعديل.

تتميز بالمواصفات الكاملة والتشغيل المرن والمواد الاختيارية، فهي تحل بشكل فعال نقاط الألم مثل ضعف التوافق والختم غير الكافي وعمر الخدمة القصير. إنه حل موثوق للتحكم في التشغيل والإيقاف في أنظمة خطوط الأنابيب القياسية الأمريكية.
