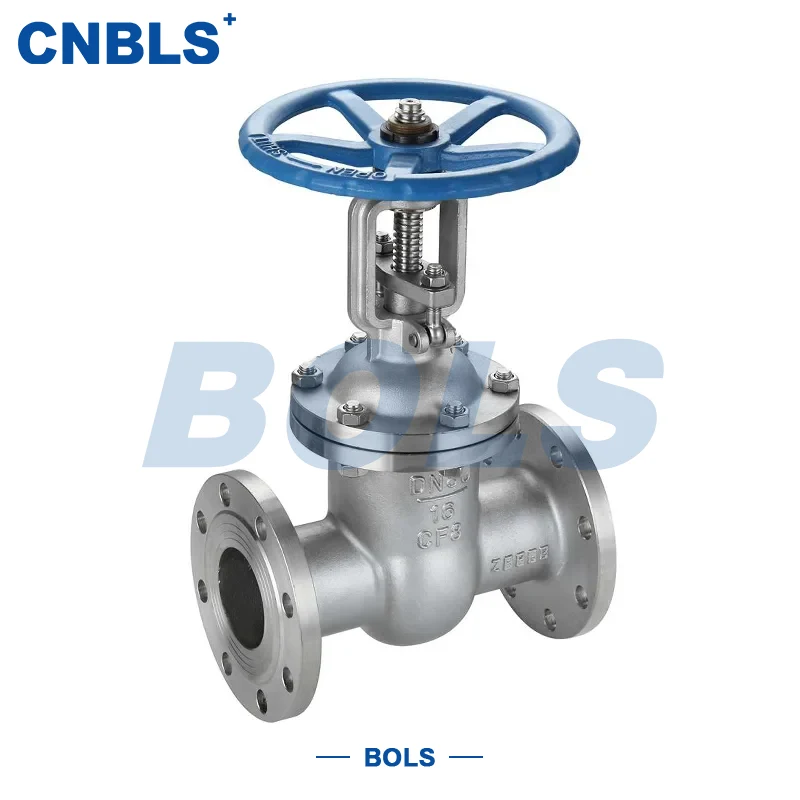

صمامات بوابة شفة الفولاذ المقاوم للصدأ

Bolaisi هي شركة مصنعة وموردة محترفة، ملتزمة بإنتاج صمامات قياسية أمريكية عالية الجودة مع رقابة صارمة على الجودة وعمليات إنتاج متقدمة. منتجنا الرئيسي هو صمامات البوابة ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ، والتي تتميز بوصلة ذات حواف موثوقة، وختم معدني صلب ومقاومة ممتازة للتآكل. نحن نقدم مواصفات مخصصة وخدمات بالجملة لتلبية الاحتياجات المتقطعة لخطوط الأنابيب الصناعية المختلفة.

المعلمات التقنية الأساسية

نظرة عامة على المنتج

صمام البوابة ذو الحواف الفولاذية المقاومة للصدأ Z41H هو صمام إغلاق قسري مصنوع من الفولاذ المقاوم للصدأ بالكامل، مع فلنجة كوصلة رئيسية. عضو الإغلاق الخاص به هو قرص البوابة، الذي يكون اتجاه حركته عموديًا على اتجاه التدفق. يتم فتح وإغلاق الصمام عن طريق رفع قرص البوابة، لتحقيق وظيفة قطع أو توصيل الوسط بدقة.

تعتبر صمامات البوابة ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ مناسبة لظروف العمل المختلفة وتستخدم على نطاق واسع في أنظمة خطوط الأنابيب للمياه والبخار والنفط والوسائط المسببة للتآكل والغاز العام في الصناعات الكيميائية والبترول ومعالجة المياه والمعادن وغيرها من الصناعات. مع الأداء المستقر والتطبيق الواسع، فقد أصبحت معدات التحكم الأساسية التي لا غنى عنها في أنظمة خطوط الأنابيب لمختلف الصناعات.

يتميز الصمام بهيكل معقول وختم موثوق، ويمكنه تحمل التآكل والتآكل على المدى الطويل للوسائط المختلفة، ويلبي المتطلبات الصارمة في الإنتاج الصناعي.

السمات الأساسية

● نوع الهيكل: لولب خارجي ومقرن، قرص إسفيني صلب. هيكل مستقر، فتح وإغلاق سلس، من السهل مراقبة حالة التشغيل ومريحة للصيانة.

● نوع الاتصال: اتصال ذو حواف مع تصميم وجه مرتفع RF، يتوافق مع GB/T 9113 وHG/T 20592. اتصال ثابت وأداء إغلاق ممتاز لمنع التسرب المتوسط ​​بشكل فعال.

● نوع الختم: ختم معدني صلب مع تراكب من سبيكة صلبة على أسطح الختم، مقاوم للتآكل ومقاوم للتآكل، ختم ثابت، تسرب صفر في الاختبار الهيدروستاتيكي، مناسب للضغط العالي والظروف التي تحتوي على شوائب.

● الضغط الاسمي: يغطي PN10/PN16/PN25/PN40/PN63/PN100، وهو اختيار مرن لخطوط الأنابيب ذات الضغط المنخفض إلى العالي.

● درجة المواد: هيكل من الفولاذ المقاوم للصدأ، اختياري 304/06Cr19Ni10، 316/06Cr17Ni12Mo2، مقاومة ممتازة للتآكل لمختلف الوسائط.

● وضع التشغيل: يدوي (عقارب)، كهربائي، هوائي. اختيار مرن لمستويات الأتمتة المختلفة.

تفسير النموذج

كل حرف ورقم في الموديل Z41H له تعريف واضح للمشترين للتعرف بسرعة على المواصفات:

● Z: صمام البوابة، يحدد نوع الصمام الرئيسي لخدمة التشغيل/الإيقاف.

● 4: وصلة ذات حواف، مطابقة لمعايير تركيب الحافة الصناعية.

● 1: لولب خارجي ومقرن، قرص إسفيني واحد، يتميز بالتشغيل السلس وسهولة الصيانة.

● H: وجه المقعد مغطى بسبائك صلبة، مما يمثل إحكامًا موثوقًا به، ومقاومة التآكل ومقاومة التآكل.

المواد المكونة

يتم اختيار جميع المكونات الرئيسية لصمامات البوابة ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ بدقة لمقاومة التآكل ومقاومة التآكل والقوة الهيكلية:

● جسم الصمام / غطاء المحرك: 304 (06Cr19Ni10) أو 316 (06Cr17Ni12Mo2) من الفولاذ المقاوم للصدأ، قوة عالية ومقاومة قوية للتآكل.

● ساق الصمام: فولاذ مقاوم للصدأ 304/316، مروي ومخفف لتحسين القوة ومقاومة التآكل.

● القرص: ركيزة من الفولاذ المقاوم للصدأ مع طبقة خارجية من سبيكة صلبة، قوية ومقاومة للتآكل.

● مقعد الصمام: طبقة خارجية من خليط معدني صلب، تتوافق بدقة مع القرص لضمان استقرار صفر للتسرب.

● التعبئة الغدة: الجرافيت المرن أو PTFE، وارتفاع درجة الحرارة والمقاومة للتآكل.

● الترباس / الجوز: مسامير من الفولاذ المقاوم للصدأ / سبيكة، قوة عالية ومضادة للصدأ.

معايير التصميم والتصنيع

● المواصفات العامة لصمام البوابة: GB/T 12234

● البعد وجهاً لوجه: GB/T 12221

● أبعاد الشفة: GB/T 9113

● تصنيف درجة حرارة الضغط: GB/T 12224

● اختبار الصمامات وفحصها: GB/T 13927

نقاط الاختيار والتثبيت

نقاط الاختيار

● بالنسبة للوسائط شديدة التآكل، يفضل الفولاذ المقاوم للصدأ 316؛ يوصى باستخدام 316L للوسائط التي تحتوي على الكلوريد.

● بالنسبة لظروف درجات الحرارة المرتفعة والضغط العالي (> 400 درجة مئوية، ≥ PN40)، تحقق من تصنيف درجة حرارة الضغط لكل GB/T 12224.

● اختيار وضع التشغيل: دليل لخطوط الأنابيب الصغيرة/منخفضة التردد؛ كهربائية/هوائية للأنظمة الكبيرة/الآلية.

نقاط التثبيت

● احتفظ بمساحة كافية لرفع الجذع لتجنب التداخل.

● أحكم ربط مسامير الشفة بشكل متناظر ومتساوي لمنع التسرب.

● تنظيف الشوائب وخبث اللحام والزيت داخل خط الأنابيب قبل التركيب.

● إجراء اختبار الضغط بعد التثبيت لضمان عدم وجود تسرب قبل التشغيل.

ملخص مزايا المنتج

تتميز صمامات البوابة ذات الحافة المصنوعة من الفولاذ المقاوم للصدأ Z41H ببنية كاملة من الفولاذ المقاوم للصدأ، وختم معدني صلب ثابت، وأوضاع تشغيل مرنة ونطاق ضغط واسع. يتم تطبيقها على نطاق واسع في الصناعات الكيميائية والبترولية ومعالجة المياه وغيرها من الصناعات.

توفر الصمامات إحكامًا موثوقًا للغلق، وسهولة التشغيل، وعمر خدمة طويل، وحل نقاط الألم بشكل فعال مثل التسرب، والتآكل، وسوء التشغيل. تم تصنيعها بما يتوافق تمامًا مع المعايير الوطنية والصناعية، فهي خيار موثوق به لخدمة التشغيل/الإيقاف في خطوط الأنابيب الصناعية تحت ضغط وظروف متوسطة مختلفة.
