صمام بوابة شفة GB

إن GB Flange Gate Valve هو صمام إغلاق صناعي أساسي مع اتصال شفة قياسي وطني، والذي يستخدم عضو إغلاق من نوع البوابة لتحقيق الفتح الكامل والإغلاق الكامل لوسائط خطوط الأنابيب. باعتباره صمام التحكم الرئيسي في التشغيل والإيقاف في أنظمة نقل السوائل الصناعية، فقد تم تصميمه بشكل صارم من أجل التشغيل الكامل الفتح/الإغلاق الكامل، وهو غير مناسب لتنظيم التدفق أو ظروف الاختناق.

إنها تتميز بقناة تدفق مستقيمة مع مقاومة منخفضة للغاية للسوائل، تشغيل مستقر تحت ضغط متوسط ​​وعالي، ظروف عمل بدرجة حرارة متوسطة وعالية، ولها المزايا الأساسية للهيكل البسيط، التركيب والصيانة المريحة، والتدوير ثنائي الاتجاه الموثوق وأداء الختم. يتكون الصمام من المكونات الأساسية بما في ذلك جسم الصمام، وغطاء الصمام، والبوابة، وساق الصمام، وجوز جذع الصمام، وصندوق الحشو، والتعبئة، والغدة، والنير، والعجلة اليدوية/المحرك. مع القدرة الممتازة على التكيف مع ظروف العمل المعقدة والوسائط المختلفة، يتم استخدام صمام البوابة ذو الحافة GB على نطاق واسع في البترول والكيماويات والطاقة الكهربائية والهندسة البلدية وغيرها من المجالات الصناعية الرئيسية.

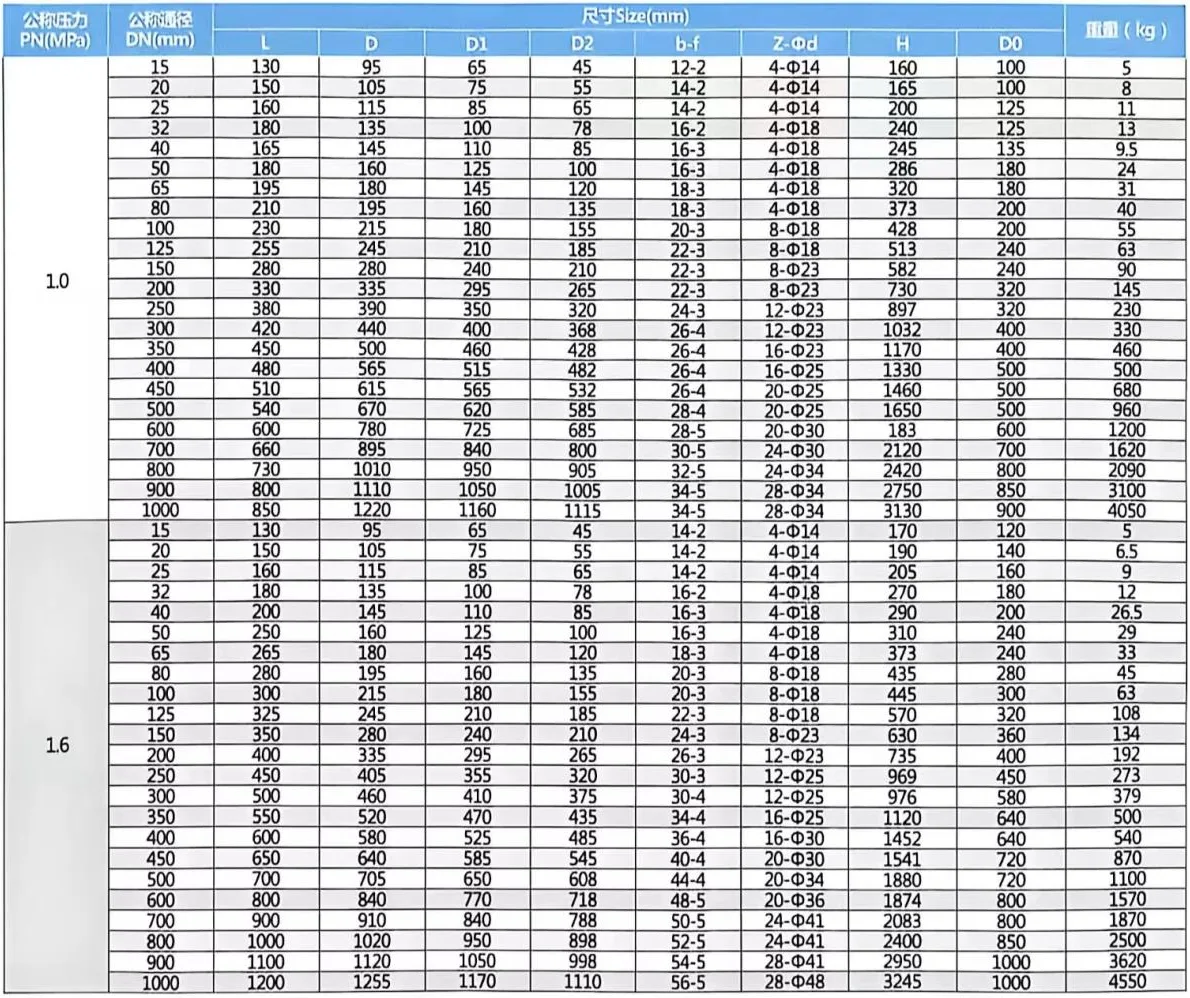

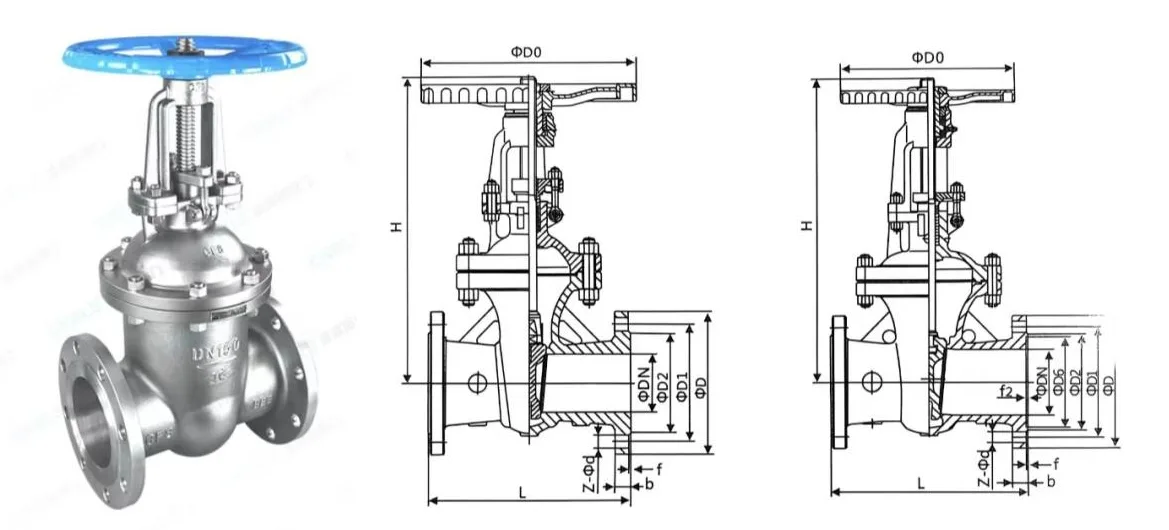

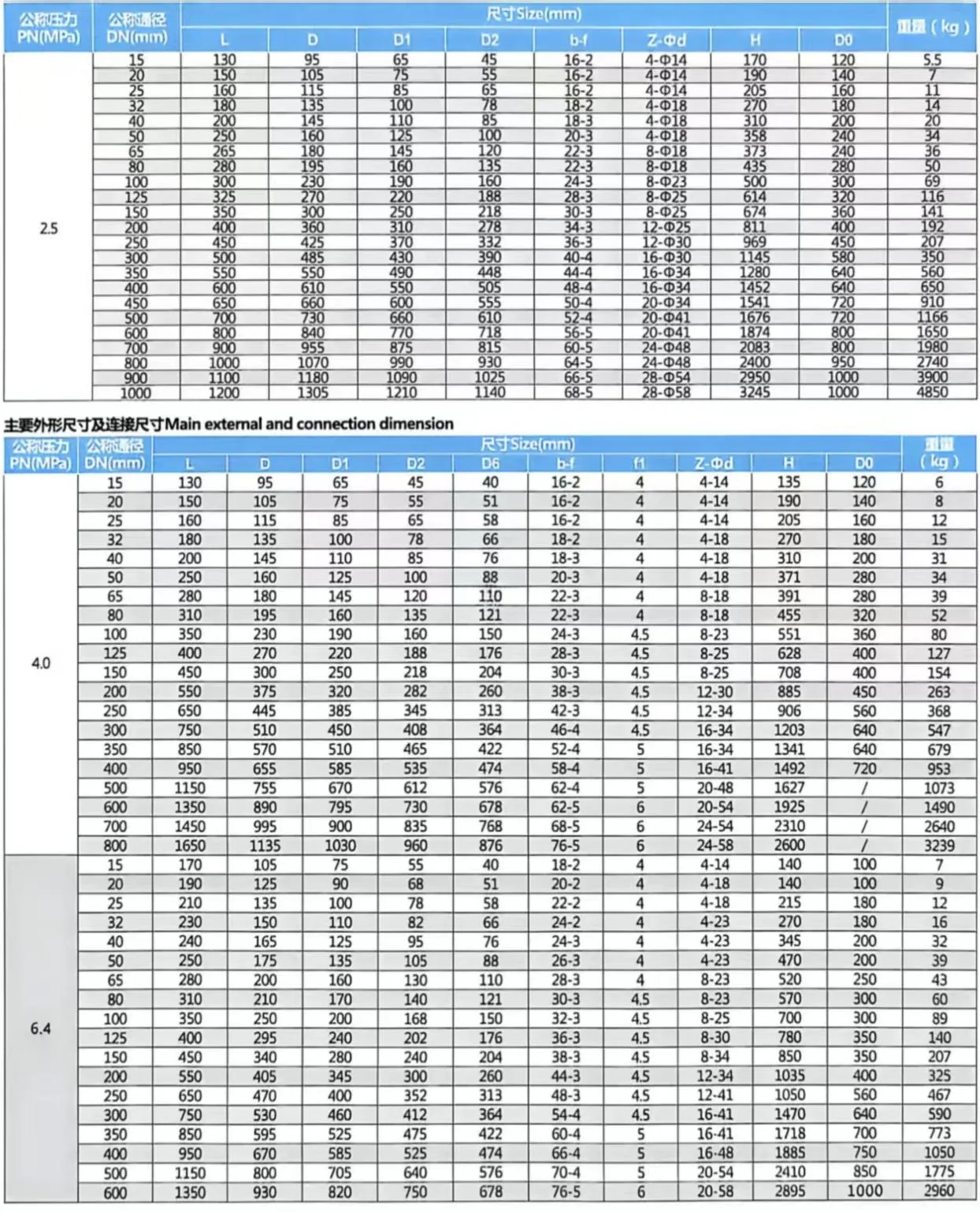

مواصفات المنتج

مبدأ العمل

يعتمد مبدأ عمل صمام البوابة ذو الحافة GB على حركة الرفع الرأسية للبوابة التي يقودها ساق الصمام لتحقيق فتح وإغلاق خط الأنابيب، مع منطق التشغيل التفصيلي على النحو التالي:

عملية الافتتاح

يؤدي تدوير العجلة اليدوية إلى دفع صامولة ساق الصمام إلى الدوران، مما يحول الحركة الدوارة إلى حركة رفع خطية، مما يجعل ساق الصمام يدفع البوابة للارتفاع عموديًا. عندما يتم رفع البوابة بالكامل إلى موضع منفصل تمامًا عن سطح إغلاق مقعد الصمام، تكون قناة التدفق خالية تمامًا من العوائق، ويكون الصمام في حالة مفتوحة بالكامل، مما يحقق دوران متوسط ​​بدون عوائق مع الحد الأدنى من فقدان الضغط.

عملية الإغلاق

يؤدي تدوير العجلة اليدوية في الاتجاه العكسي إلى دفع ساق الصمام إلى خفض البوابة عموديًا. عندما تسقط البوابة إلى الموضع حيث يتم تركيبها بالكامل مع سطح إغلاق مقعد الصمام، يتم حظر قناة التدفق المتوسطة تمامًا. يمكن أن يساعد الضغط المتوسط ​​لخط الأنابيب في الضغط على البوابة بإحكام على مقعد الصمام، مما يشكل ختمًا صلبًا موثوقًا به لمنع تسرب الوسط بشكل فعال، ويكون الصمام في حالة مغلقة تمامًا.

معايير التطبيق

سيناريوهات التطبيق الرئيسية

● القطاع الصناعي: البترول، الهندسة الكيميائية، الطاقة الكهربائية، المعادن، نقل الغاز الطبيعي، للتحكم في البخار، المنتجات النفطية، الوسائط الحمضية والقلوية، الغاز والسوائل الصناعية الأخرى.

● القطاع البلدي والمدني: إمدادات المياه في المناطق الحضرية، ومعالجة مياه الصرف الصحي، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، من أجل قطع موثوق لتدفق المياه أو البخار.

● ظروف العمل الخاصة: خطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي، وخطوط الأنابيب التي تحتوي على وسائط تحتوي على جزيئات، والوسائط القوية المسببة للتآكل، وخطوط أنابيب النقل لمسافات طويلة، وما إلى ذلك.
