صمامات بوابة سكين كهربائية من الفولاذ المقاوم للصدأ من نوع الرقاقة

نقاط الاختيار والتثبيت

يؤثر الاختيار الدقيق والتركيب القياسي بشكل مباشر على عمر الخدمة والاستقرار وتكلفة الصيانة.

اختيار المواد

1. الوسائط شديدة التآكل (الأحماض والقلويات والملاط): الفولاذ المقاوم للصدأ 316 لمقاومة التآكل الفائقة.

2. الوسائط العامة التي تحتوي على جزيئات أو ضعيفة التآكل: 304 من الفولاذ المقاوم للصدأ من أجل التطبيق العملي والاقتصاد.

مطابقة المحرك

بالنسبة للوسائط المتسخة أو عالية اللزوجة، استخدم مشغلات كهربائية ذات عزم دوران عالي مع حماية عزم الدوران لمنع تشويش البوابة وتلف المكونات.

معيار التثبيت

استخدم التثبيت من نوع الرقاقة. تأكد من محاذاة الصمام محوريًا مع حواف خطوط الأنابيب. قم بربط البراغي بشكل متماثل ومتساوي لتجنب تشوه الجسم.

تحضير خطوط الأنابيب

قم بتنظيف الشوائب وخبث اللحام والحطام قبل التثبيت لمنع انسداد البوابة. ويوصى باستخدام المصافي في المنبع والمصب لحماية أفضل.

التمديدات الكهربائية

اتبع مخطط الأسلاك بدقة. بالنسبة للمناطق الخطرة، استخدم مشغلات مقاومة للانفجار مع تأريض مناسب.

المعلمات التقنية

السمات الأساسية

المواد المكونة

يتم تصنيع صمامات بوابة السكين الكهربائية من نوع الرقاقة الكهربائية المصنوعة من الفولاذ المقاوم للصدأ بالكامل من الفولاذ المقاوم للصدأ، مع تصنيع كل مكون من مواد مختارة بدقة. تعمل هذه المواد على موازنة مقاومة التآكل، ومقاومة التآكل، وأداء الختم، مما يجعلها مناسبة لظروف التشغيل المعقدة التي تحتوي على شوائب وتآكل قوي، مما يضمن تشغيل الصمام المستقر على المدى الطويل. المواد المحددة هي كما يلي:

معايير التصميم والتصنيع

تم تصميم وتصنيع واختبار صمامات بوابة السكين الكهربائية من نوع الرقاقة المصنوعة من الفولاذ المقاوم للصدأ وفقًا للمعايير الوطنية والصناعية الصارمة. كل عملية تلبي المواصفات، مما يضمن جودة المنتج والأداء المستقر والملاءمة لظروف العمل المعقدة في مختلف الصناعات. المعايير المحددة هي كما يلي:

● التصميم العام: JB/T 8528، CJ/T 282

● أبعاد الرقاقة: GB/T 12221

● المحرك الكهربائي: GB/T 28270

● تصنيفات الضغط ودرجة الحرارة: GB/T 12224

● الاختبار والفحص: GB/T 13927، JB/T 9092

● المادة: ASTM A182

تفسير النموذج (PZ973H)

● P: تصريف الحمأة / هيكل من نوع السكين

● Z: صمام البوابة

● 9: التشغيل الكهربائي

● 7: اتصال الرقاقة

● 3: المسمار والمقرن الخارجيان (OS&Y)

● H: طبقة من السبائك الصلبة على الأسطح المانعة للتسرب

تعريف المنتج

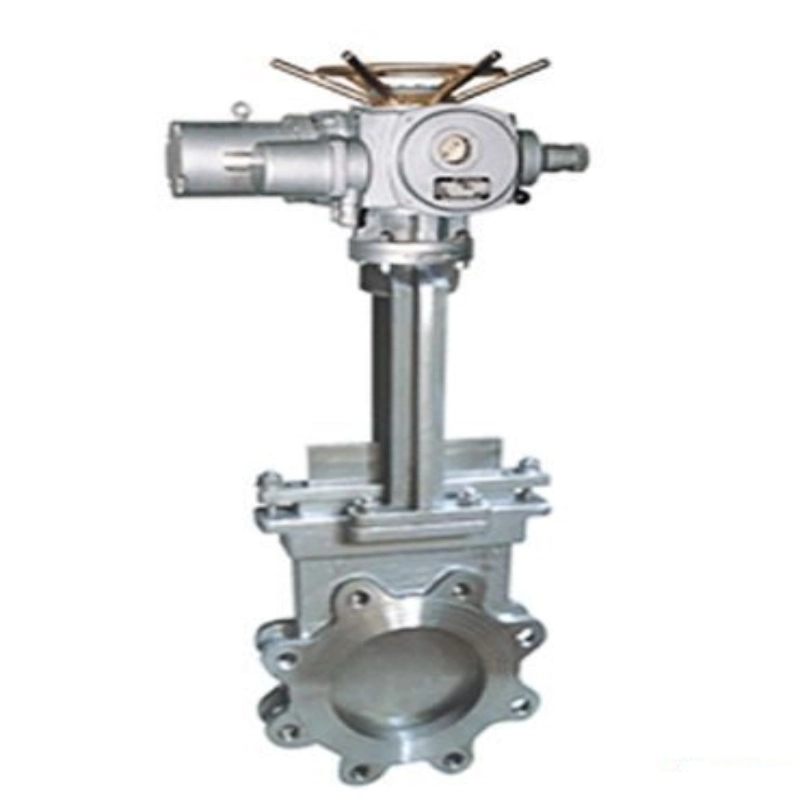

صمامات بوابة السكين الكهربائية من نوع الرقاقة المصنوعة من الفولاذ المقاوم للصدأ (PZ973H) عبارة عن صمام إغلاق من نوع الرقاقة مجهز بمحرك كهربائي. ويتميز ببوابة سكين حادة تقطع المواد الصلبة والألياف والجسيمات أثناء الإغلاق، مما يمنع بشكل فعال انسداد خط الأنابيب.

بفضل الهيكل المدمج ومسار التدفق الكامل والبنية المصنوعة بالكامل من الفولاذ المقاوم للصدأ، فإنها توفر مقاومة ممتازة للتآكل وهي مصممة خصيصًا للوسائط عالية اللزوجة والمحملة بالجسيمات والمسببة للتآكل.

يتم استخدامه على نطاق واسع في معالجة مياه الصرف الصحي، والتعدين، واللب والورق، وأنظمة الملاط الكيميائي، وما إلى ذلك. يعمل التحكم الآلي عن بعد على تحسين كفاءة الأتمتة، ويقلل من تكلفة العمالة ويضمن تشغيل خط الأنابيب بشكل مستقر.
