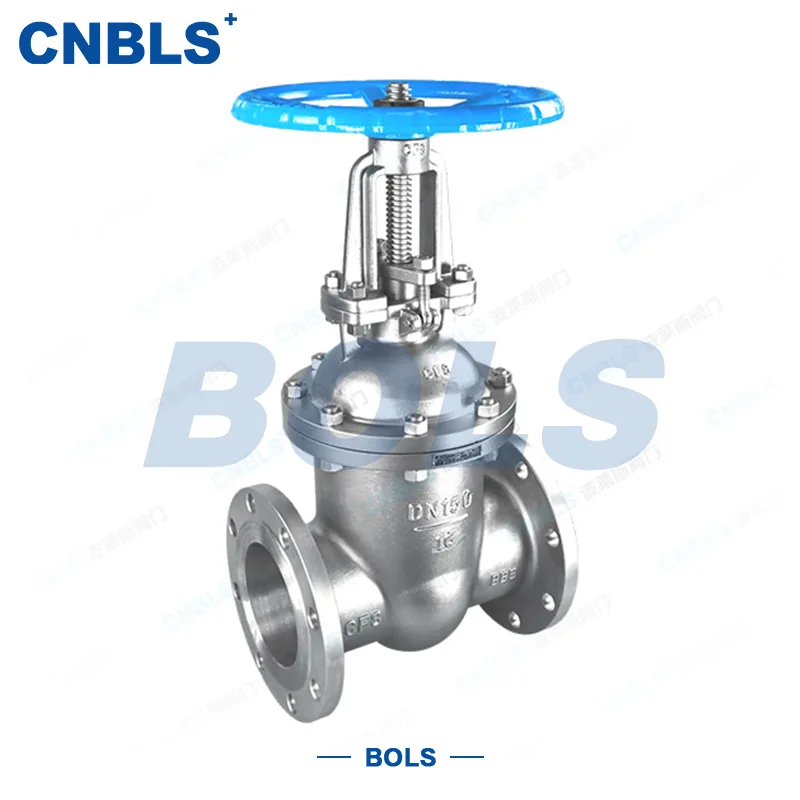

صمام بوابة ذو حواف

يؤكد الاختبار باستخدام وسائط مثل الماء والزيت والبخار على مقاومة تدفق منخفضة للغاية وأداء مانع للتسرب مع بوابات صلبة؛ تدعم صمامات البوابة ذات الحواف طرق التشغيل المختلفة، بما في ذلك المحركات اليدوية والعتاد الدودي والمحركات الهوائية والكهربائية. باعتبارها موردًا محترفًا للصمامات، تلتزم Bolaisi بشكل صارم بمعايير مراقبة الجودة في جميع أنحاء عمليات الصب والتصنيع واختبار الضغط، وتلبية متطلبات الإغلاق الكامل في خطوط الأنابيب ذات القطر الكبير عبر قطاعات مثل إمدادات المياه البلدية، وتدفئة المناطق، والبتروكيماويات، وتوليد الطاقة، والمعادن، وتوزيع الغاز.

مقدمة مفصلة

شركة Bolaisi متخصصة في البحث والتطوير وتصنيع صمامات إغلاق السوائل الصناعية، مع قاعدة إنتاج صمامات من الفولاذ المقاوم للصدأ تقع في Wenzhou، Zhejiang. وباعتبارها موردًا موثوقًا به لأنظمة أنابيب السوائل، فقد أنشأت الشركة نظامًا شاملاً ومغلقًا لمراقبة الجودة. ويشمل ذلك كل شيء بدءًا من الكشف عن العيوب في المواد الفولاذية الخام، وصب جسم الصمام والمعالجة الحرارية، وطحن البوابة الدقيقة، وتجميع التعبئة إلى الاختبار المزدوج المرحلة (الهيدروستاتيكي والهوائي) للمنتج النهائي. قبل مغادرة المصنع، يخضع كل صمام بوابة لاختبار محاكاة لأداء درجات الحرارة العالية/المنخفضة ومتانة الضغط. مع سنوات من الخبرة العميقة في تصنيع صمامات البوابة، تركز العلامة التجارية على المنتجات التي تتميز بمقاومة التدفق المنخفضة، وعدم التسرب، وعمر الخدمة الطويل؛ جميع البيانات المتعلقة بتصنيفات الضغط، وقدرات الختم، والأداء في درجات الحرارة العالية مستمدة من اختبارات خطوط الأنابيب في العالم الحقيقي على المدى الطويل، مما يضمن مواصفات صادقة ودقيقة. رسم المنتج

مواصفات المنتج

1. العلامة التجارية/النموذج: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. مادة الجسم: الفولاذ المصبوب WCB / الفولاذ المقاوم للصدأ 304 أو 316 (درجة الحرارة العالية والمقاومة للتآكل)

3. القطر الاسمي: DN15–DN1200

4. نوع الختم: الختم الناعم PTFE أو الختم الصلب من المعدن إلى المعدن

5. تصنيف الضغط: PN10/PN16/PN25/PN40/PN64

6. اتجاه التدفق: تدفق ثنائي الاتجاه. بوابة إسفين توفر الختم ثنائي الاتجاه

7. نوع الاتصال: شفة قياسية GB أو شفة قياسية ANSI

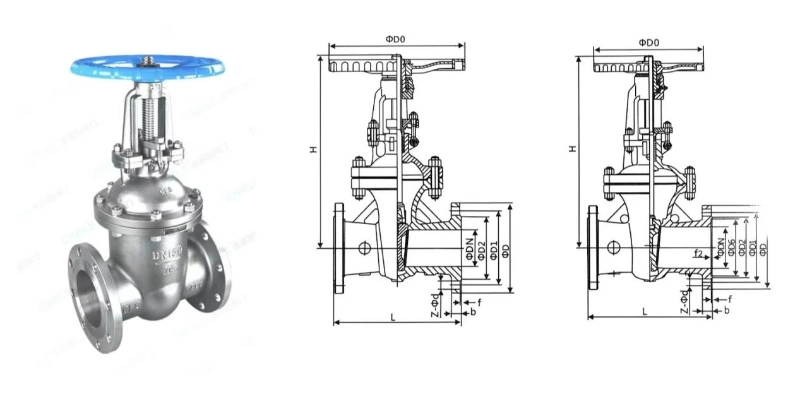

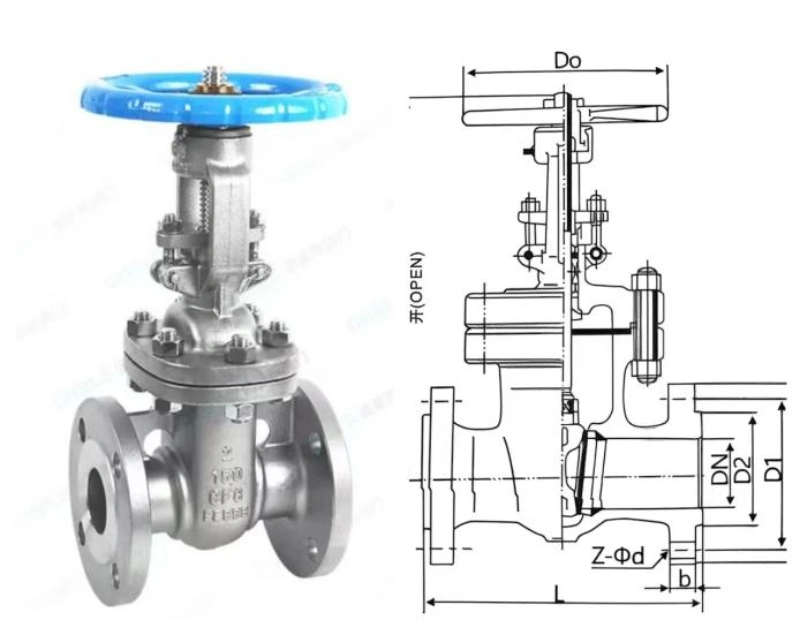

8. هيكل الصمام: صمام البوابة المستقيم ذو القرص المزدوج من النوع الإسفيني

9. الوسائط القابلة للتطبيق: الماء النظيف، الزيت، الغاز الطبيعي، البخار ذو درجة الحرارة العالية، السوائل المسببة للتآكل بشكل معتدل

10. درجة حرارة التشغيل: ختم ناعم≤150°ج؛ ختم معدني صلب≤425°C

11. طريقة التشغيل: التشغيل اليدوي القياسي؛ تتوفر تروس دودية اختيارية أو مشغلات هوائية أو كهربائية

12. مبدأ الفتح/الإغلاق: الجذع يرفع البوابة للفتح الكامل؛ يخفض البوابة لإغلاق خط الأنابيب بالكامل؛ لا خسارة الاختناق

سيناريوهات التطبيق

القطاع الصناعي: البترول، ومعالجة المواد الكيميائية، وتوليد الطاقة، والمعادن، ونقل الغاز الطبيعي. يستخدم للتحكم في تدفق (تشغيل/إيقاف) البخار والزيت والأحماض/القلويات وغاز الوقود وما إلى ذلك.

البلدية والمدنية: إمدادات المياه في المناطق الحضرية، ومعالجة مياه الصرف الصحي، وأنظمة التدفئة والتهوية وتكييف الهواء؛ تستخدم لإيقاف تدفق الماء أو البخار.

ظروف التشغيل الخاصة: خطوط الأنابيب ذات درجة الحرارة العالية/الضغط العالي، والوسائط التي تحتوي على جسيمات، والوسائط شديدة التآكل، وخطوط أنابيب النقل لمسافات طويلة، وما إلى ذلك.

دليل الاختيار القطر الاسمي

الأحجام القياسية: DN15–DN600؛ الأحجام المخصصة متاحة لـ DN700–DN1200.

الضغط الاسمي

الأكثر شيوعًا: PN10، PN16، PN25، PN40؛ تطبيقات الضغط العالي: PN64. لا تستخدم صمامات الضغط المنخفض لتطبيقات الضغط العالي.

معيار شفة

البخار العام، معالجة المياه، المشاريع القياسية→ الترددات اللاسلكية (الوجه المرتفع)

الضغط العالي، ومنع انفجار الحشية→ FM (وجه أنثى/ذكر)

الوسائط الكيميائية السامة أو الخطرة→ TG (اللسان ووجه الأخدود)

ارتفاع درجة الحرارة/الضغط، البخار المسخن، زيت نقل الحرارة→ RJ (الوجه الدائري المشترك)

مادة جسم الصمام

WCB (الرمز C) على سبيل المثال، Z41H-25C

نطاق درجة الحرارة: -29°ج إلى 425°C

الوسائط: البخار المشبع، زيت نقل الحرارة، المياه المتداولة، الديزل، زيت التشحيم، الزيوت غير المسببة للتآكل

CF8 304 الفولاذ المقاوم للصدأ (الرمز P)، على سبيل المثال، Z41W-16P

درجة الحرارة: -20°ج إلى 425°C

الوسائط: مياه الصرف الصحي الحمضية الضعيفة، والوسائط الغذائية، ومياه الصنبور، والسوائل الكيميائية المسببة للتآكل بشكل طفيف

CF3M 316L الفولاذ المقاوم للصدأ (الرمز RL)، على سبيل المثال، Z41W-16RL

درجة الحرارة: -20°ج إلى 425°C

الوسائط: الوسائط المحتوية على الكلوريد، ومياه البحر، والمواد الخام الكيميائية الحمضية/القلوية الضعيفة؛ مقاومة فائقة للتآكل مقارنة بـ 304

نوع الختم

Z41H (ختم صلب من المعدن إلى المعدن Cr13)

سطح الختم: تراكب الفولاذ المقاوم للصدأ Cr13؛ مقاومة درجات الحرارة≤425°C

مناسب لـ: البخار والزيوت والوسائط النظيفة الخالية من الجزيئات الكبيرة

أفضل نسبة التكلفة إلى الأداء؛ الخيار المفضل لمشاريع الهندسة الحرارية القياسية. Z41Y (سبائك الأقمار الصناعية ذات واجهة صلبة)

مقاومة التآكل الفائقة، ومقاومة درجات الحرارة العالية، ومقاومة التآكل؛ يتحمل درجات حرارة تصل إلى 550 درجة°ج.

التطبيقات الموصى بها: البخار شديد السخونة، وزيت نقل الحرارة، والوسائط التي تحتوي على غبار أو جزيئات الكربون، وخطوط الأنابيب التي تتطلب فتح/إغلاق متكرر.

يعتبر Z41Y هو الخيار المفضل للوسائط المسحوقة والحبيبية، حيث أن سطح الختم عالي المقاومة للتآكل.

Z41W (سطح مانع للتسرب متكامل يتم تشكيله مباشرة من جسم الصمام)

تعمل مادة جسم الصمام نفسها كسطح مانع للتسرب (يستخدم عادةً لصمامات الفولاذ المقاوم للصدأ 304/316).

مناسب فقط للوسائط النظيفة المسببة للتآكل والخالية من الجزيئات الصلبة؛ لا يُنصح باستخدامه مع الوسائط التي تحتوي على الطمي أو الغبار، حيث يمكن أن تخدش سطح الختم بسهولة.

طرق التشغيل

DN40–DN200: عجلة يدوية يدوية (التكوين القياسي).

DN250 وأكبر: يوصى باستخدام محرك التروس المخروطي لتقليل عزم دوران التشغيل وتسهيل عملية الفتح/الإغلاق.

للتحكم الآلي عن بعد: يمكن تركيب مشغلات كهربائية أو هوائية.

خدمة ما قبل البيع | الاستشارة المهنية والاختيار الخالي من المخاطر

خدمة الاختيار الاحترافية المجانية: نحن نطابق نماذج الصمامات بدقة استنادًا إلى وسائط خطوط الأنابيب الخاصة بالعميل ودرجة الحرارة والضغط وظروف التشغيل ومعايير الفلنجة وسيناريوهات التطبيق، مما يزيل مخاطر المشروع الناجمة عن الاختيار غير الصحيح للنموذج أو المادة أو هيكل الختم.

عرض أسعار دقيق وتخطيط للحلول: نقوم بحساب التكاليف على أساس فردي وفقًا لمعايير العميل والكميات ومتطلبات التخصيص، وتوفير عروض أسعار مفصلة وحلول مثالية—تقديم أسعار شفافة ومعقولة بدون علامات تمييز تعسفية أو تقصير في المواد.

توفير البيانات الفنية ووثائق التأهيل: نحن نوفر وصولاً مجانيًا قبل البيع إلى رسومات المنتج ومواصفات الأبعاد وتفاصيل المواد وتقييمات الضغط/درجة الحرارة ومؤهلات المصنع وقدرات ورشة العمل، وتسهيل بدء المشروع وتقديم الموافقة وتسجيل العطاء.

فحص العينة مجانًا، وزيارات المصنع، وعمليات فحص الفيديو: نحن ندعم مراجعات العينات، وجولات الفيديو عبر الإنترنت لخطوط الإنتاج، ولقطات ورشة العمل في الوقت الفعلي، مما يسمح للعملاء بفحص الإنتاج بالكامل، واختبار الضغط، وعملية مراقبة الجودة في الموقع.

خدمة داخل المبيعات | تتبع شامل ومراقبة صارمة للجودة والجدول الزمني

التحقق من تفاصيل الطلب: التحقق المزدوج من النموذج والمواد وتصنيف الضغط والمعايير ونوع الاتصال ومتطلبات التعبئة والتغليف وتواريخ الشحن لإزالة الأخطاء أو السهو أو تناقضات المعلمات.

تتبع الإنتاج والتحديثات: تحديثات الصور والفيديو في الوقت الفعلي طوال العملية—تغطي الجدولة، والتصنيع الآلي، وتجميع الصمامات، وتعديل الختم، واختبار الضغط النهائي—إبقاء العملاء على علم بتقدم الإنتاج في جميع الأوقات.

مراقبة الجودة الشاملة واختبار الضغط الفردي: يخضع كل صمام للاختبار الهيدروستاتيكي 1.5 مرة واختبارات إغلاق الهواء منخفض الضغط قبل مغادرة المصنع؛ يتم تخزين الوحدات الخالية من التسرب والخالية من العيوب فقط، مما يضمن الالتزام الصارم بمعايير القبول.

تغليف الصادرات القياسي: استخدام معالجات مضادة للصدأ، وتغليف مقاوم للصدمات، ومنصات خشبية صلبة أو صناديق خشبية من فئة التصدير لمنع الصدأ أو التلف أو التشوه أثناء الشحن البحري والخدمات اللوجستية.

حزمة الوثائق الكاملة: توفير العقود والفواتير وقوائم التعبئة وتقارير فحص الجودة وتقارير اختبار الضغط وشهادات المواد ومستندات التخليص الجمركي في وقت واحد. يتم التحقق من جميع البيانات للتأكد من اتساقها، وتسهيل تسوية العملاء، والمحاسبة، والتخليص الجمركي، والتخفيضات الضريبية، وقبول المشروع.

التسليم في الوقت المحدد: تضمن جدولة الإنتاج المحددة التسليم المستقر لكل من الطلبات كبيرة الحجم والطلبات المخصصة؛ يتم الحفاظ على الجداول الزمنية بدقة دون تأخير تعسفي.

خدمة ما بعد البيع | استجابة سريعة، ضمان خالي من القلق

تغطية ضمان طويلة الأجل: تأتي الصمامات الأصلية المنتجة في المصنع مع ضمان رسمي؛ يتم توفير الإصلاح والاستبدال والدعم الفني مجانًا خلال فترة الضمان للمشكلات التي لا تنتج عن خطأ بشري أو سوء الاستخدام التشغيلي.

استجابة سريعة على مدار 24 ساعة: استشارة فورية واستجابة وحل لاستفسارات التثبيت أو الأعطال التشغيلية أو مشكلات توافق التطبيقات—لا تأخير أو تمرير باك.

إرشادات التثبيت والدعم الفني: نصيحة مجانية حول طرق التثبيت، واحتياطات الاستخدام، وإجراءات الصيانة لضمان التشغيل الصحيح (على سبيل المثال، الحظر الصارم لاختناق صمامات البوابة، وتفسيرات مدى ملاءمة درجات الحرارة العالية للصمامات محكمة الغلق، وما إلى ذلك).

التعامل السليم مع مشكلات ما بعد البيع: التحقق الفوري أو الاستبدال أو التصحيح في حالة تلف الشحن أو عيوب المنتج أو مشكلات التوافق، مما يضمن القبول السلس لمشاريع العميل وطلبات التصدير. دعم شامل لما بعد البيع لتجارة التصدير: نحن نساعد العملاء في الخارج في استفسارات التخليص الجمركي وتقديم المستندات وتنسيق ميناء الوجهة لضمان التنفيذ السلس للطلبات الدولية.

لماذا تختار صمامات البوابة Bolaisi GB-Standard؟

هل تبحث عن صمام بوابة الإغلاق القياسي GB الذي يتميز بتجويف كبير، ومقاومة تدفق منخفضة، ومقاومة درجات الحرارة العالية، والتوافق مع الأتمتة؟ اختر صمام البوابة من سلسلة Bolaisi Z41. تم تصنيع هذه الصمامات باستخدام عمليات صب الفولاذ المقاوم للصدأ الناضجة وتم التحقق من صحتها من خلال اختبارات خطوط الأنابيب الموسعة في ظل ظروف تشغيل مختلفة، وتخضع لمراقبة صارمة للجودة في كل مرحلة. باعتبارنا موردًا محترفًا للصمامات الصناعية، فإننا نقدم حلاً شاملاً مع مجموعة كاملة من المواصفات وتقييمات الضغط—تغطي أحجام الأنابيب من DN15 إلى DN1200—مما يجعل إغلاق خط الأنابيب الرئيسي أكثر أمانًا والصيانة خالية من القلق. من خلال اختيار صمامات البوابة Bolaisi GB القياسية، يمكنك الحصول على أربع مزايا أساسية: مقاومة تدفق منخفضة للغاية، تسرب ثنائي الاتجاه صفر، مقاومة درجات الحرارة العالية، وسهولة تكامل الأتمتة.

الأسئلة الشائعة (الأسئلة المتداولة)

س1: هل يمكن استخدام صمامات البوابة لتنظيم التدفق أو تشغيلها في وضع مفتوح جزئيًا لفترات طويلة؟

ج: تم تصميم صمامات البوابة لخدمة الإغلاق الكامل/الفتح الكامل؛ لا ينصح باستخدامها للاختناق (الفتح الجزئي). يؤدي الفتح الجزئي لفترة طويلة إلى تعريض سطح إغلاق البوابة لتآكل السوائل بسرعة عالية، مما يؤدي إلى تآكل سريع للختم وتسرب داخلي. لتنظيم التدفق، يوصى بصمامات الكرة الأرضية أو صمامات التحكم.

س2: ما نوع الختم الذي يجب اختياره لدرجات الحرارة المرتفعة (400°ج) خطوط أنابيب البخار؟

ج: بالنسبة لدرجات حرارة البخار التي تزيد عن 150 درجة°ج، يجب استخدام صمامات بوابة صلبة محكمة الغلق من المعدن إلى المعدن. بالنسبة للمياه أو الغاز أو الزيت في درجة الحرارة المحيطة، تكون الأختام الناعمة PTFE مناسبة وأكثر فعالية من حيث التكلفة.

Q3: هل يمكن استخدام أجسام الصمامات الفولاذية المصبوبة WCB لمياه البحر أو الوسائط ذات المحتوى العالي من أيونات الكلوريد؟

ج: الفولاذ الكربوني WCB مناسب فقط للمياه النظيفة والبخار والزيت. للبيئات المسببة للتآكل ذات مستويات أيونات الكلوريد العالية—مثل مياه البحر أو عمليات التخليل—مطلوب أجسام صمامات من الفولاذ المقاوم للصدأ (304 أو 316).

س 4: في حالة حدوث تسرب طفيف في ساق الصمام، هل يجب إزالة الصمام من خط الأنابيب لإصلاحه؟

ج: ليست هناك حاجة لإزالة جسم الصمام. يمكن إكمال الإصلاحات ببساطة عن طريق فك الغدة العلوية واستبدال الحشو الداخلي المرن؛ العملية واضحة ومباشرة وتقلل من وقت التوقف عن العمل.

س5: هل يمكن إعادة تجهيز المحرك الكهربائي بصمام البوابة اليدوي؟

ج: نعم. نظرًا لأن أجسام الصمامات تتميز بسيقان ممتدة موحدة، فيمكن تحقيق ترقية التشغيل الآلي ببساطة عن طريق مطابقة الصمام مع مشغل كهربائي أو هوائي ذو عزم الدوران المناسب—لا حاجة لاستبدال جسم الصمام نفسه.

س 6: هل يمكن تزاوج الشفاه PN16 وPN25 معًا؟

ج: لا ينصح بخلطهما. تختلف الفلنجات ذات معدلات الضغط المختلفة في السماكة ومواصفات الترباس ومعايير تحمل الضغط؛ يشكل خلطها مخاطر تتعلق بالسلامة مثل التسرب عالي الضغط أو تشوه الحافة. يجب أن يتوافق الاختيار مع ضغط تصميم خط الأنابيب.

س7: كيف يمكن معالجة صعوبة تشغيل الصمامات البوابية ذات التجويف الكبير (DN600 وما فوق)؟

ج: تأتي صمامات البوابة ذات التجويف الكبير بشكل قياسي مع آلية تروس دودية لتقليل عزم الدوران المطلوب للتشغيل اليدوي؛ بالنسبة لمشاريع التشغيل الآلي، يتم تركيب مشغلات كهربائية أو هوائية لتمكين الفتح والإغلاق عن بعد بلمسة واحدة.
