صمام البوابة ذات الحواف ANSI

تستخدم صمامات البوابة ذات الحواف ANSI الوصلات ذات الحواف لتركيب خطوط الأنابيب. وتتمثل وظيفتها الأساسية في توفير تحكم كامل الفتح أو الإغلاق الكامل للوسط؛ فهي غير مصممة لتنظيم التدفق أو الاختناق. توفر هذه الصمامات مزايا مميزة، بما في ذلك مقاومة التدفق المنخفض، وأداء الختم الفائق، والتوافق ثنائي الاتجاه. باستخدام قرص البوابة كعنصر الفتح والإغلاق، يكون اتجاه حركتها عموديًا على اتجاه تدفق السائل. يتم تشغيل الصمام عبر عجلة يدوية أو مشغل، مما يسهل إما مسار تدفق مفتوح بالكامل أو مغلق بالكامل. من الناحية الهيكلية، يتم تصنيفها إلى أنواع من النوع الإسفيني وأنواع البوابات المتوازية؛ بناءً على تصميم الجذع، يتم تصنيفها على أنها صمامات ذات جذع مرتفع أو صمامات ذات جذع غير صاعد. تتضمن طرق التشغيل المتاحة محركات يدوية، تعمل بالتروس، ومحركات هوائية، وكهربائية، مما يجعلها مناسبة تمامًا للأنظمة الآلية وبيئات التشغيل عالية التردد.

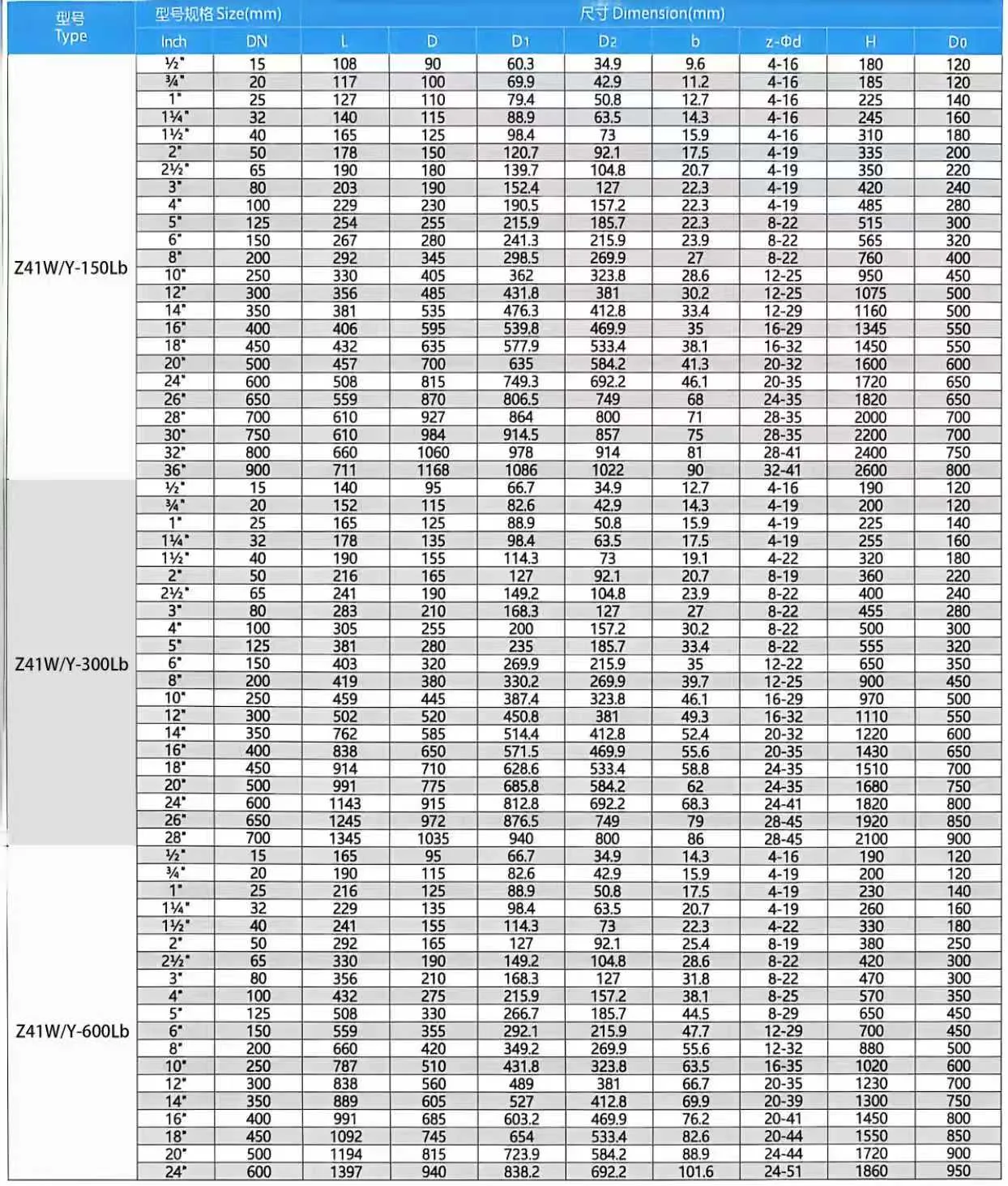

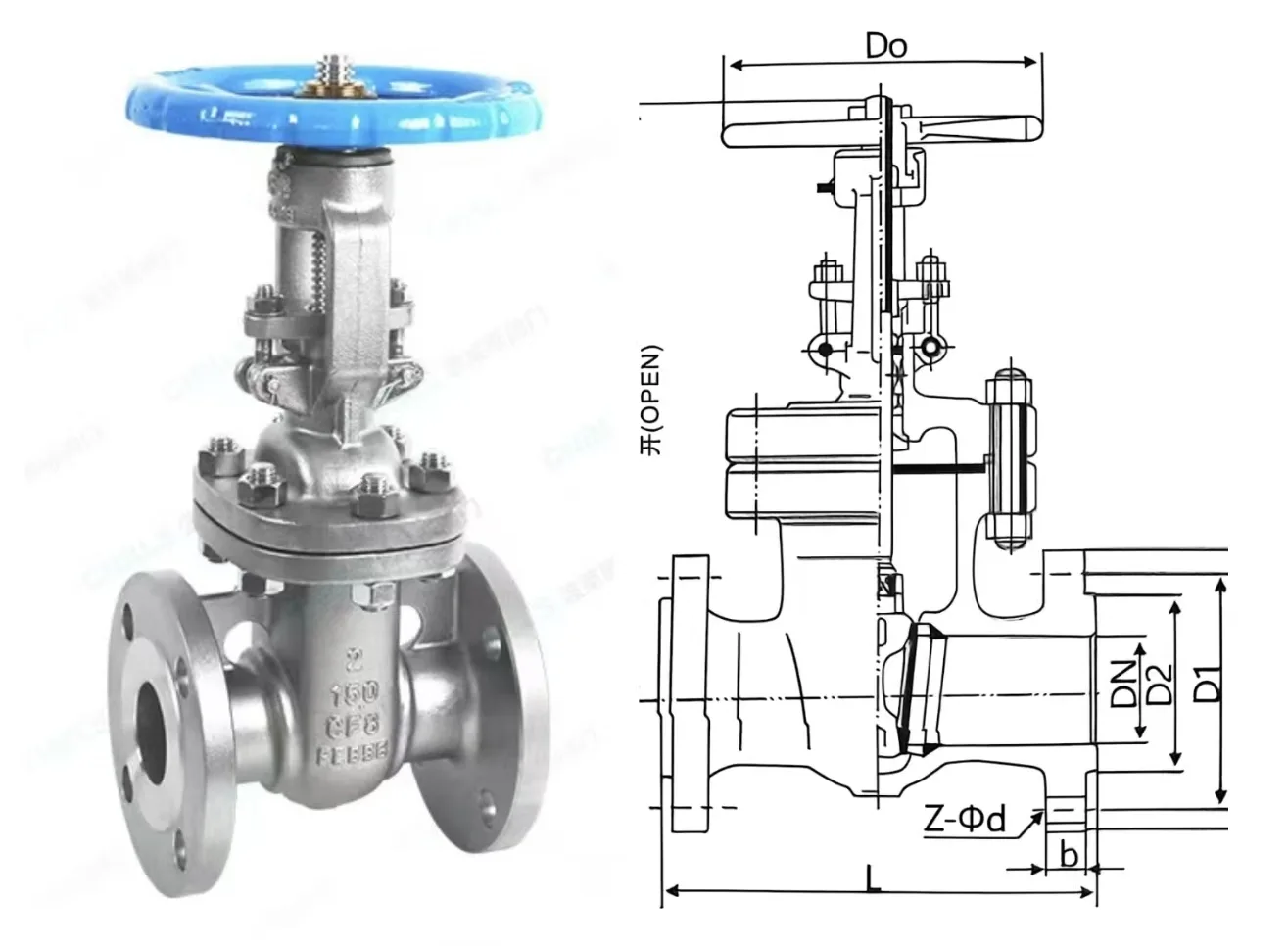

مواصفات المنتج

التطبيقات الرئيسية

● قطاع الطاقة: يستخدم على نطاق واسع في استخراج النفط وخطوط أنابيب نقل الغاز الطبيعي لمسافات طويلة ومعدات التكرير، وهو متوافق تمامًا مع البخار والمنتجات النفطية وغاز الوقود والوسائط الحامضة التي تحتوي على كبريتيد الهيدروجين.

● المعالجة الصناعية والكيميائية: مناسبة للصناعات الكيميائية والطاقة الكهربائية والمعادن، ويتم تطبيقها على خطوط الأنابيب التي تنقل الأحماض والقلويات والوسائط شديدة التآكل والوسائط ذات درجة الحرارة العالية مع جزيئات صلبة.

● البنية التحتية البلدية: مثالية لإمدادات المياه والصرف الصحي في المناطق الحضرية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، مع قدرة ممتازة على التكيف مع خطوط أنابيب الوسائط النظيفة ذات الضغط المنخفض.

مبدأ العمل

يتحكم صمام البوابة ذات الحواف Bolaisi ANSI في تشغيل وإيقاف وتدفق الوسط من خلال حركة الرفع للوحة البوابة بشكل عمودي على اتجاه تدفق السائل.

1. عملية الافتتاح

قم بتدوير العجلة اليدوية في اتجاه عقارب الساعة، ويدور خيط ساق الصمام لدفع لوحة البوابة للرفع للأعلى. عندما تترك لوحة البوابة قناة مقعد الصمام تمامًا، يتم توصيل خط الأنابيب بالكامل، ويتدفق الوسط بسلاسة مع فقدان ضغط منخفض للغاية.

2. عملية الإغلاق

قم بتدوير العجلة اليدوية عكس اتجاه عقارب الساعة، حيث يقوم ساق الصمام بتحريك لوحة البوابة للتحرك لأسفل. يتم ضغط لوحة البوابة من النوع الإسفيني تدريجيًا بإحكام على أسطح الغلق لمقاعد الصمام على كلا الجانبين، مما يحقق إيقاف التسرب الصفري لوسط خط الأنابيب.
