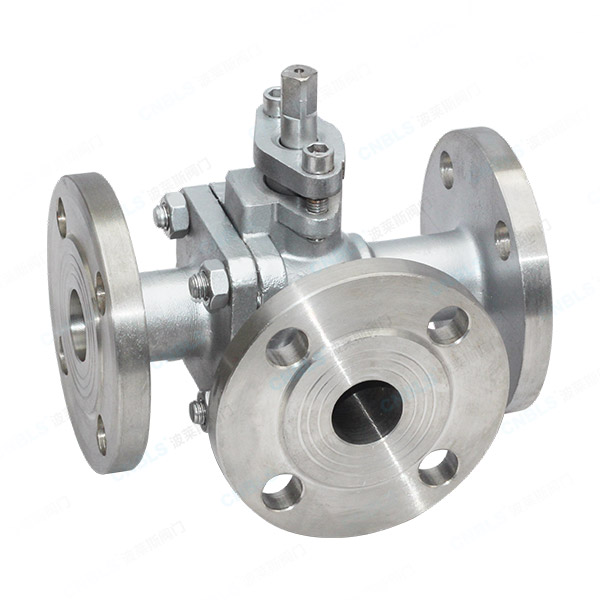

صمامات كروية ثلاثية الاتجاه مصنوعة من الفولاذ المقاوم للصدأ على شكل حرف T

الصمام الكروي ثلاثي الاتجاه Q44F(T) المصنوع من الفولاذ المقاوم للصدأ هو صمام كروي ثلاثي الاتجاه مصنوع من الفولاذ المقاوم للصدأ (304/316، إلخ) وتم تصنيعه وفقًا لمعايير سلسلة Q44F(T). تكمن ميزتها الأساسية في أن الكرة والساق مصبوبان بشكل متكامل كوحدة واحدة، مع قنوات تدفق من النوع T أو L (النوع F للتدفق المستقيم، والنوع T للتدفق ثلاثي الاتجاهات). إنه يتيح وظائف التقاء الوسائط أو التحويل أو تبديل الاتجاه.

تدمج الصمامات الكروية ثلاثية الاتجاه المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف T الكرة والساق كوحدة مصبوبة واحدة. مع قنوات التدفق من النوع T أو النوع L (النوع F للتدفق المباشر، والنوع T للقنوات الثلاثية)، فهي تتيح التقاء الوسائط أو تحويلها أو تبديلها. يتميز الصمام بهيكل مدمج، قناة تدفق سلسة، أداء إغلاق ممتاز، ومقاومة قوية للتآكل.

مع هيكله المدمج، مقاومة التدفق المنخفضة، الختم الفائق والمقاومة العالية للتآكل، يتم استخدام هذا الصمام على نطاق واسع في المجالات الصناعية مثل البترول، الهندسة الكيميائية، معالجة المياه، الغذاء، الأدوية والطاقة الكهربائية. إنها مناسبة بشكل خاص لظروف العمل ذات المتطلبات العالية لمقاومة تآكل المواد وتبديل اتجاه السوائل.

ميزات المنتج

1. هيكل الزهر من قطعة واحدة

جسم الصمام وساقه مصبوبان بشكل متكامل، مما يعزز القوة الهيكلية ويضمن التشغيل المستقر في ظل ظروف الضغط العالي ودرجة الحرارة العالية على المدى الطويل.

2. تصميم قناة التدفق متعدد الوظائف

تتيح قناة التدفق ثلاثية الاتجاه من النوع T التقاء الوسائط أو التحويل أو تبديل الاتجاه، في حين أن قناة التدفق المستقيم من النوع F مناسبة للتبديل الخطي مع مقاومة تدفق منخفضة، مما يضمن تدفق النظام بكفاءة ودون عائق.

3. أداء الختم الممتاز

يمكن اختيار الختم الناعم الاختياري (PTFE/RPTFE) أو الختم الصلب (الختم المعدني) بناءً على درجة حرارة ظروف العمل وخصائص الوسائط، مما يوفر إحكامًا موثوقًا به ومقاومة التآكل وقدرة قوية على مقاومة التسرب.

4. أوضاع القيادة المتعددة

يدعم أوضاع التشغيل اليدوية والعتاد الدودي والهوائي (أحادي المفعول/مزدوج الفعل) والكهربائي (التشغيل والإيقاف/التنظيم)، وقابل للتكيف مع مساحات التثبيت المختلفة ومتطلبات التحكم الآلي.

5. ارتفاع درجة الحرارة والضغط العالي ومقاومة التآكل

يمكن أن تتحمل مادة الفولاذ المقاوم للصدأ نطاق درجة حرارة يتراوح من -46 درجة مئوية إلى 425 درجة مئوية ومقاومة الوسائط شديدة التآكل، مما يضمن التشغيل المستقر لدورة طويلة.

6. التثبيت المرن

متوفر بوصلات ذات شفة أو ملولبة أو ملحومة بتناكب، تتوافق مع معايير خطوط الأنابيب المختلفة (GB/ANSI) لسهولة الصيانة والاستبدال.

التطبيقات

يتم استخدام الصمامات الكروية ثلاثية الاتجاه المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف T على نطاق واسع في السيناريوهات التالية:

● أنظمة تبديل الاتجاه والتحويل والتقاء خطوط أنابيب البترول والغاز الطبيعي

● نقل الوسائط الحمضية والقلوية والملحية في الإنتاج الكيميائي

● تبديل اتجاه خطوط الأنابيب وتحويلها في مشاريع معالجة المياه

● نقل الوسائط النظيفة في إنتاج الأغذية والأدوية

● خطوط أنابيب تبديل اتجاه منتجات البخار والنفط في صناعة الطاقة الكهربائية

● أنظمة النقل للوسائط التي تحتوي على كمية صغيرة من الجسيمات أو الوسائط شديدة التآكل

المعلمات التقنية الأساسية

نقاط الاختيار

1.مطابقة خصائص الوسائط مع قنوات التدفق

اختيار مواد الفولاذ المقاوم للصدأ (CF8/CF8M/CF3/CF3M) على أساس تآكل الوسائط والنظافة؛ اختر قنوات التدفق من النوع F أو النوع T وفقًا للمتطلبات الوظيفية لتحقيق تبديل الاتجاه المباشر أو ثلاثي الاتجاهات.

2. اختيار نوع الختم

اختر النوع F ذو الغلق الناعم لدرجات الحرارة العادية وظروف الضغط المنخفض، والذي يوازن بين مقاومة التآكل وأداء الختم؛ اختر النوع T المحكم الغلق للوسائط ذات درجات الحرارة العالية أو الضغط العالي أو التي تحتوي على جزيئات لضمان مقاومة التآكل وعمر الخدمة الطويل.

3. مطابقة الضغط ودرجة الحرارة

حدد تصنيفات PN/Class التي تتوافق مع ضغط تصميم خط الأنابيب، مع الاحتفاظ بهامش يتراوح بين 10% و20%؛ يجب أن تتطابق درجة الحرارة مع نوع الختم والمواد المصنوعة من الفولاذ المقاوم للصدأ لمنع تدهور الأداء الناتج عن ارتفاع درجة الحرارة.

4. القطر الاسمي ومطابقة التدفق

حدد قيمة DN المناسبة بناءً على معدل التدفق الأقصى المحسوب وفقدان الضغط المسموح به. تتميز الصمامات الكروية ثلاثية الاتجاه المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف T بقنوات تدفق سلسة مع قيم السيرة الذاتية أفضل من الصمامات التقليدية، ويلزم إجراء حساب دقيق لسيناريوهات التدفق المنخفض.

5. وضع القيادة ومطابقة مساحة التثبيت

اختر محركات يدوية أو هوائية صغيرة للمساحات الضيقة؛ تحديد محركات تعمل بالهواء المضغوط/الكهربائية لتطبيقات التدفق الكبير أو التحكم عن بعد؛ تأكد من أن معيار الشفة يتوافق مع جسم الصمام المصنوع من الفولاذ المقاوم للصدأ.

ملاحظات التشغيل والصيانة

ملاحظات العملية

1. قبل الاستخدام الأولي، تأكد من أن النموذج وفئة الضغط والقطر الاسمي تتوافق مع ظروف العمل، وتأكد من أن جسم الصمام الفولاذي المقاوم للصدأ ووصلات الحافة خالية من التلف.

2. قم بالتشغيل ببطء عند الفتح أو الإغلاق أو تبديل الاتجاهات لمنع المطرقة المائية من إتلاف جسم الصمام أو خطوط الأنابيب؛ استخدم القوة بالتساوي أثناء التشغيل اليدوي، ولا تقم بتحريف الصمام بقوة.

3. بالنسبة للصمامات الهوائية/الكهربائية، تأكد من إمداد الهواء/إمدادات الطاقة المستقرة قبل التشغيل، ولاحظ الحركة السلسة، والتبديل الدقيق للاتجاه وعدم وجود ضوضاء غير طبيعية.

4. عند إعادة التشغيل بعد إيقاف التشغيل لفترة طويلة، قم أولاً بتصريف المكثفات والشوائب، ثم افتح الصمام ببطء.

5. يمنع منعا باتا العمل تحت ظروف الضغط الزائد أو درجة الحرارة الزائدة. أغلق على الفور لاستكشاف الأخطاء وإصلاحها في حالة وجود خلل.

ملاحظات الصيانة

1. افحص سطح الختم وصندوق الحشو وسطح جسم الصمام أسبوعيًا لضمان عدم وجود تسرب أو تآكل أو تشققات.

2. استبدل مقعد الصمام على الفور عند تسرب الصمامات من النوع F ذات الختم الناعم؛ تحقق بانتظام من تآكل الصمامات من النوع T شديدة الغلق، وقم بلف الأجزاء أو استبدالها عند الضرورة.

3. قم بتشحيم محركات التروس اليدوية/الدودة كل ثلاثة أشهر؛ استنزاف المياه وفحص مستوى الزيت في الصمامات الهوائية بانتظام.

4. بالنسبة لظروف عمل الوسائط المسببة للتآكل، قم بفحص جسم الصمام والكرة بانتظام؛ استنزاف الوسائط وحمايتها من الرطوبة والغبار أثناء التخزين طويل الأمد.

5.استكشاف الأخطاء وإصلاحها: في حالة التشويش، قم بتخفيف الضغط أولاً، ثم قم بتفكيك الشوائب وتنظيفها أو استبدال الأجزاء؛ في حالة حدوث أعطال هوائية/كهربائية، قم بالتبديل إلى التشغيل اليدوي للاستخدام في حالات الطوارئ، ثم قم باستكشاف أخطاء المشغل وإصلاحها.

6.إنشاء ملف الصيانة وتسجيل الموديل وتاريخ التركيب والصيانة وقطع الغيار لتوفير أساس للصيانة اللاحقة.
