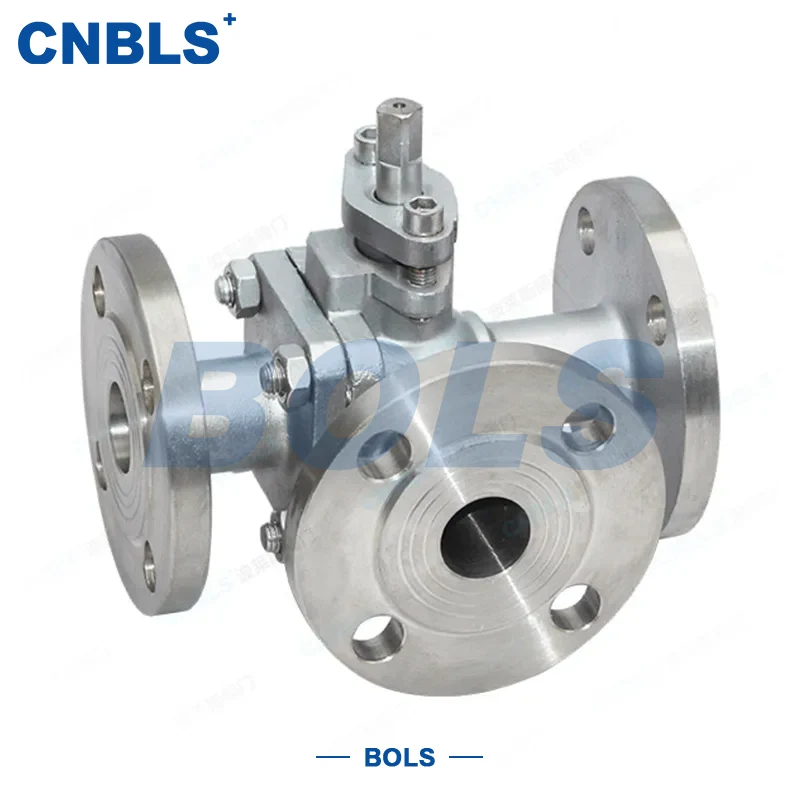

صمامات كروية ذات شفة ثلاثية من الفولاذ المقاوم للصدأ

تشير الصمامات الكروية ذات الحافة ثلاثية الاتجاه المصنوعة من الفولاذ المقاوم للصدأ إلى صمام تحكم متعدد المنافذ مصنوع من مواد الفولاذ المقاوم للصدأ مثل 304، و316، و304L، و316L، ويتميز بوصلات نهاية ذات حواف. يعتمد الصمام بنية كروية وجذعية متكاملة وهو متوفر بأنماط تدفق منفذ T أو L، مما يتيح خلط الوسائط أو التحويل أو التبديل الاتجاهي.

بفضل مزيجه من الفولاذ المقاوم للصدأ المقاوم للتآكل والختم ذو الحواف الموثوق به، يوفر الصمام أداءً مستقرًا في البيئات الصناعية الصعبة. إنها مناسبة للأنظمة التي تتطلب سلامة اتصال يمكن الاعتماد عليها ومتانة طويلة الأمد.

الهيكل ومبدأ العمل

يعمل الصمام عن طريق تدوير الكرة عبر الجذع لتبديل مسارات التدفق بين المنافذ المختلفة.

منفذ T: يستخدم لخلط أو تحويل التدفق

منفذ L: يستخدم للتبديل الاتجاهي بين خطين

الأطراف ذات الحواف: ضمان المحاذاة الدقيقة والختم الآمن

يساعد مسار التدفق الداخلي الانسيابي على تقليل فقدان الضغط مع الحفاظ على الأبعاد الكلية المدمجة.

الميزات الرئيسية

تصميم متكامل عالي القوة

يتم تصنيع الكرة والساق بشكل متكامل، مما يقلل من تحمل التجميع ويحسن الاستقرار التشغيلي وعمر الخدمة.

مقاومة ممتازة للتآكل

تتوفر درجات متعددة من الفولاذ المقاوم للصدأ للتعامل مع الأحماض والقلويات والوسائط المحتوية على الكلوريد والسوائل العامة المسببة للتآكل.

ختم ذو حواف موثوق به

تتوافق الفلنجات مع معايير GB/T 9113 وANSI B16.5، مما يوفر تركيبًا مريحًا وأداء مانع للتسرب مثبتًا.

خيارات المقعد المرنة

المقاعد الناعمة والمقاعد المعدنية متوفرة لتلبية متطلبات درجات الحرارة والضغط المختلفة.

التوافق الآلي

يمكن تجهيز الصمام بمشغلات يدوية أو تروس دودية أو هوائية أو كهربائية لتسهيل دمجها في الأنظمة الآلية.

المواصفات الفنية

خيارات المواد الرئيسية

الجسم والشفة

مقعد

التطبيقات النموذجية

تعتبر الصمامات الكروية ذات الحافة الثلاثية المصنوعة من الفولاذ المقاوم للصدأ مناسبة للأنظمة الصناعية التي تتطلب تحويل التدفق أو التبديل، بما في ذلك:

مصانع النفط والبتروكيماويات

المعالجة الكيميائية الدقيقة

أنظمة معالجة المياه

خطوط الأنابيب الغذائية والصيدلانية

أنظمة الطاقة والبخار

نقل الغاز الطبيعي

إنه يعمل بشكل جيد في تطبيقات التحكم متعددة المنافذ حيث تعد موثوقية الختم أمرًا بالغ الأهمية.

إرشادات الاختيار

مطابقة المواد

304/304L للتآكل العام

316/316L للكلوريد أو الوسائط المسببة للتآكل الأقوى

دوبلكس 2205 للخدمة الشديدة الضغط العالي

اختيار المنفذ

منفذ T للخلط أو التحويل

منفذ L للتبديل الاتجاهي

مطابقة درجة الحرارة

مقعد ناعم لدرجة الحرارة العادية

مقعد معدني لخدمة درجة الحرارة العالية

شفة القياسية

حدد أنظمة فلنجة GB أو ANSI وفقًا لمواصفات خط الأنابيب وتأكد من مواجهة RF أو RTJ.

اختيار التشغيل

يوصى باستخدام المحركات الهوائية أو الكهربائية للتشغيل المتكرر أو البعيد.

التركيب والصيانة

ملاحظات العملية

تحقق من طراز الصمام ومعدل الضغط ومعيار الشفة قبل التثبيت

قم بتشغيل الصمام ببطء لتجنب المطرقة المائية

ضمان استقرار إمدادات الهواء أو الطاقة للصمامات الآلية

بعد إيقاف التشغيل لفترة طويلة، قم بغسل خط الأنابيب قبل إعادة فتحه

ملاحظات الصيانة

فحص الحافة وختم التعبئة أسبوعيًا

قم بتشحيم الجذع وأجزاء ناقل الحركة كل ثلاثة أشهر

استبدل مكونات الختم على الفور في حالة حدوث تسرب

قم بربط مسامير الشفة بالتساوي في نمط متقاطع

تساعد الصيانة المناسبة على إطالة عمر خدمة الصمامات الكروية ذات الحواف الثلاثية المصنوعة من الفولاذ المقاوم للصدأ والحفاظ على أداء إغلاق ثابت.
