صمامات بوابة سكين الويفر من الفولاذ المقاوم للصدأ

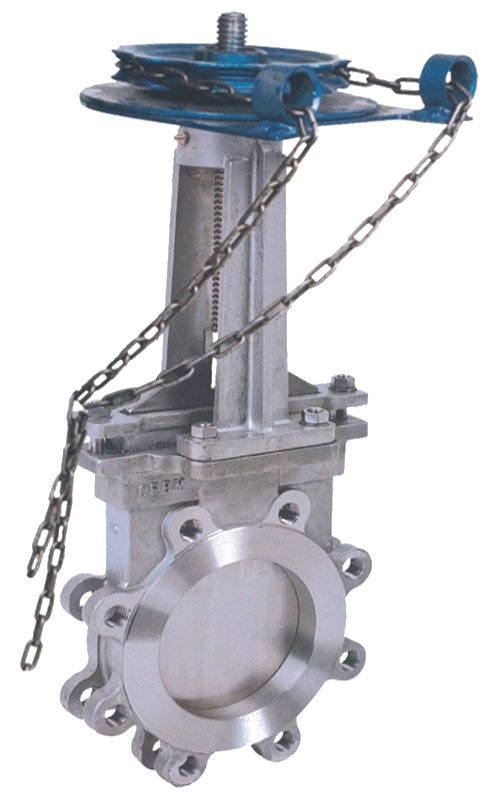

صمام بوابة سكين الويفر ذو العجلة المسننة المصنوعة من الفولاذ المقاوم للصدأ PZL73H هو صمام إغلاق مصمم خصيصًا لنقل الوسائط التي تحتوي على شوائب. ويتميز بتصميم يحركه ضرس مع بوابة حادة من نوع السكين. من خلال تدوير العجلة المسننة لرفع أو خفض جذع الصمام، يمكنها بكفاءة قطع الجسيمات الصلبة والشوائب الليفية في الوسائط عند إغلاقها، مما يمنع بشكل أساسي انسداد خط الأنابيب.

الصمام مصنوع بالكامل من الفولاذ المقاوم للصدأ 304/316 مع مقاومة ممتازة للتآكل، ومناسب للضغط المنخفض إلى المتوسط ​​وظروف العمل المسببة للتآكل التي تنطوي على لزوجة عالية ووسائط تحتوي على شوائب. إنه يتميز بهيكل مدمج، وخفيف الوزن، وتشغيل موفر للعمالة، مما يجعله مثاليًا بشكل خاص لمساحات التثبيت الضيقة والسيناريوهات التي تتطلب عزم دوران تشغيل يدوي عالي.

يتم استخدامه على نطاق واسع في خطوط الأنابيب المتوسطة والكبيرة في صناعات مثل معالجة مياه الصرف الصحي، ومخلفات المناجم، ولب صناعة الورق، ومسحوق مواد البناء، وما إلى ذلك. مع الأداء الموثوق به، أصبحت صمامات بوابة سكين الويفر المصنوعة من الفولاذ المقاوم للصدأ PZL73H معدات الإغلاق المفضلة لخطوط أنابيب الوسائط المحتوية على الشوائب في مختلف الصناعات.

المعلمات التقنية الأساسية

السمات الأساسية

● نوع الهيكل: قرص بوابة على شكل سكين، لولب خارجي ومقرن، تصميم قصير وجهًا لوجه، يوفر مساحة التثبيت ومناسب لظروف العمل الضيقة.

● نوع التوصيل: وصلة الرقاقة، تتوافق بشكل صارم مع معيار GB/T 12221 لتركيب صمام الرقاقة، سهلة التركيب بدون مساحة كبيرة إضافية، مما يقلل من تكلفة بناء خط الأنابيب.

● نوع الختم: ختم معدني صلب، تراكب من سبيكة صلبة على أسطح الختم لقرص البوابة والمقعد، أداء إغلاق مستقر، مقاوم للتآكل من الوسائط ذات الجزيئات الصلبة، عمر خدمة ممتد.

● نوع التشغيل: محرك مسنن، عزم الدوران مضخم بواسطة ناقل الحركة المتسلسل، التشغيل اليدوي الموفر للعمالة، حل صعوبة التشغيل اليدوي للصمامات ذات التجويف الكبير.

● مادة الجسم: الفولاذ المقاوم للصدأ (304/316)، مقاومة ممتازة للتآكل، مناسبة للوسائط ذات مستويات التآكل المختلفة والاستخدام طويل الأمد في ظروف شديدة التآكل.

● ميزة قناة التدفق: قناة مستقيمة كاملة التجويف، لا توجد مقاومة للاختناق، تدفق سلس للوسائط، قدرة قوية على مقاومة الانسداد، تجنب تراكم الشوائب التي تؤثر على تشغيل الصمام.

تفسير النموذج

كل حرف ورقم في الطراز PZL73H له معنى واضح، مما يساعد المشترين على تحديد المواصفات بسرعة ومطابقة المتطلبات بدقة:

● P: تفريغ الخبث / هيكل على شكل سكين، يتميز بوضوح بأنه صمام بوابة سكين، مصمم خصيصًا للوسائط التي تحتوي على شوائب.

● Z: صمام البوابة، يحدد فئة الصمام الرئيسية.

● L: محرك Sprocket Drive، يشير إلى وضع التشغيل، ويسلط الضوء على ميزة توفير العمالة.

7: اتصال الرقاقة، يحدد نوع اتصال التثبيت لتركيب الرقاقة العامة.

● 3: المسمار والمقرن الخارجي، يشير إلى نوع الهيكل لإجراء صيانة مريحة بعد التثبيت.

● H: وجه المقعد مغطى بسبيكة صلبة، يوضح عملية سطح الختم، مما يسلط الضوء على موثوقية الختم.

المواد المكونة

يتم اختيار المكونات الأساسية لصمامات بوابة سكين الويفر المصنوعة من الفولاذ المقاوم للصدأ بشكل صارم لمقاومة التآكل ومقاومة التآكل وعمر الخدمة:

● جسم الصمام / إطار لوحة الصمام: الفولاذ المقاوم للصدأ 304/316، قوة عالية ومقاومة للتآكل، اختياري وفقًا للتآكل المتوسط.

● قرص بوابة السكين: ركيزة من الفولاذ المقاوم للصدأ + طبقة خارجية من الأقمار الصناعية، صلابة الحافة ≥ HRC 55، وحدة عالية لقطع الشوائب الصلبة بكفاءة، مقاومة للتآكل والتآكل.

● مقعد الصمام: مصنوع من الفولاذ المقاوم للصدأ مع طبقة خارجية من سبيكة صلبة، خصيصًا لوسائط الجسيمات الصلبة، وسطح إغلاق مقاوم للتآكل يضمن إغلاقًا مستقرًا على المدى الطويل.

● جذع الصمام: 304 من الفولاذ المقاوم للصدأ، سطح مطلي بالكروم، تعزيز مقاومة التآكل والتآكل، وتجنب الصدأ والتشويش أثناء الاستخدام طويل الأمد.

● التعبئة الغدية: تعبئة جرافيت مرنة، مقاومة لدرجة الحرارة العالية والتآكل، ختم ممتاز لمنع التسرب.

● عجلة السلسلة / السلسلة: مصنوعة من الفولاذ المقاوم للصدأ، مناسبة للاستخدام طويل الأمد في الظروف المسببة للتآكل، وليس من السهل أن تصدأ أو تتلف، مما يضمن انتقالًا مستقرًا.

معايير التصميم والتصنيع

يتوافق الإنتاج بأكمله مع المعايير الوطنية والصناعية مع رقابة صارمة على الجودة:

● التصميم العام لصمامات البوابة السكينية: JB/T 8528, CJ/T 282

● أبعاد وصلة الرقاقة: GB/T 12221

● أجزاء ناقل الحركة المسنن: GB/T 1243

● تصنيفات درجة حرارة الضغط: GB/T 12224

● اختبار الصمامات وفحصها: GB/T 13927، JB/T 9092

● مادة الفولاذ المقاوم للصدأ: ASTM A182

نقاط الاختيار والتركيب والصيانة

نقاط الاختيار

● بالنسبة للوسائط شديدة التآكل (ملاط الأحماض والقلويات)، يفضل الفولاذ المقاوم للصدأ 316؛ يمكن استخدام الفولاذ المقاوم للصدأ 304 في الوسائط العامة التي تحتوي على جزيئات لتقليل التكلفة مع ضمان الاستقرار.

● بالنسبة للصمامات ذات التجويف الكبير (DN ≥ 500)، يوصى باستخدام ضرس عالي النسبة 1:10 لتقليل جهد التشغيل اليدوي بشكل أكبر.

نقاط التثبيت

● حافظ على المحور مع حواف خطوط الأنابيب، وأحكم ربط البراغي بشكل متناظر ومتساوي لتجنب تشوه الجسم والتسرب.

● احتفظ بمساحة دوران كافية على جانب تشغيل العجلة المسننة لضمان الحركة السلسة.

● تنظيف الشوائب وخبث اللحام الموجود في خط الأنابيب قبل التثبيت؛ تثبيت المرشحات المنبع والمصب لحماية أفضل.

نقاط الصيانة

● قم بتشحيم العجلة المسننة والسلسلة بانتظام لمنع الصدأ والتشويش.

● فتح وإغلاق الصمام بشكل دوري في الظروف التي تحتوي على شوائب لتنظيف الخبث المتراكم بين القرص والمقعد، والحفاظ على مرونة الختم والتشغيل.

ميزة المنتج

تتميز صمامات بوابة سكين الرقاقة المسننة المصنوعة من الفولاذ المقاوم للصدأ PZL73H ببنية من الفولاذ المقاوم للصدأ بالكامل، وبوابة سكين عالية الكفاءة ومحرك ضرس موفر للعمالة، مما يتوافق تمامًا مع التطبيقات المحتوية على الشوائب والتآكل الشديد. إنها صغيرة الحجم وسهلة التركيب والصيانة، كما أنها تحل بشكل فعال نقاط الضعف الصناعية مثل انسداد خطوط الأنابيب والتشغيل الصعب وتسرب الختم. يتم استخدامها على نطاق واسع في خطوط الأنابيب المتوسطة والكبيرة عبر الصناعات وتكون بمثابة حل إيقاف موثوق لأنظمة الوسائط المحتوية على الشوائب.
