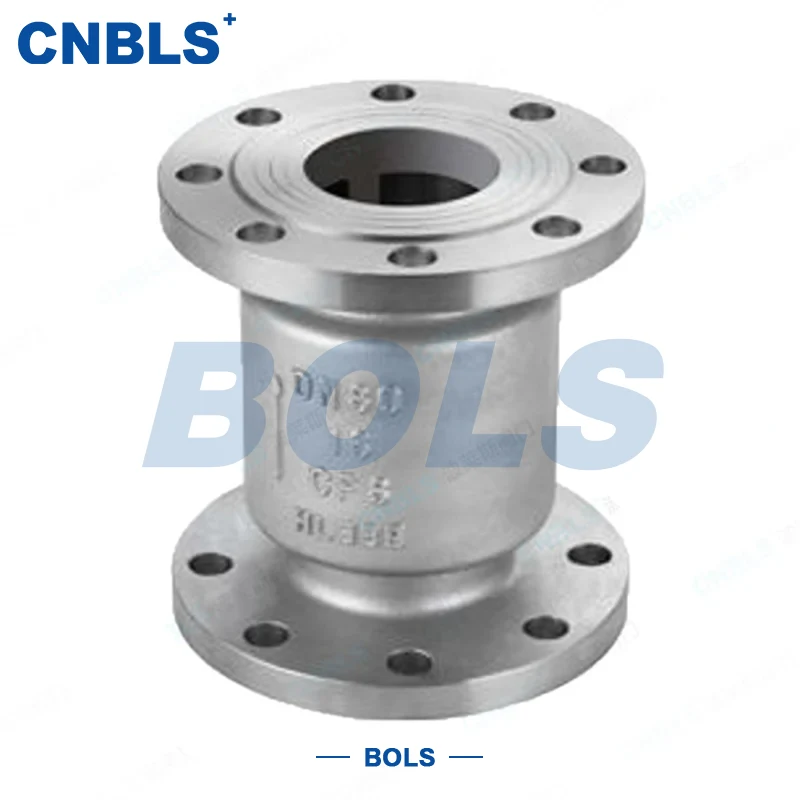

صمامات فحص عمودية من الفولاذ المقاوم للصدأ

صمامات الفحص العمودية المصنوعة من الفولاذ المقاوم للصدأ هي صمامات إغلاق أوتوماتيكية مصممة خصيصًا لأنظمة الأنابيب العمودية. وهي تتكون بشكل أساسي من جسم من الفولاذ المقاوم للصدأ وقرص وآلية توجيه ونابض اختياري من الفولاذ المقاوم للصدأ، بدون أجهزة قيادة إضافية. تفتح الصمامات وتغلق تلقائيًا بالاعتماد على الضغط المتوسط ​​والجاذبية (أو قوة الزنبرك).

يتناسب تصميمه الأساسي مع متطلبات خطوط الأنابيب العمودية: يجب أن يتدفق الوسط عموديًا إلى أعلى. أثناء التدفق الأمامي، يتغلب الضغط المتوسط ​​على جاذبية القرص (أو التحميل المسبق للزنبرك) لدفع القرص إلى الأعلى على طول آلية التوجيه، مما يضمن مرورًا سلسًا للوسط. في حالة التدفق العكسي، يتراجع القرص بسرعة ودقة إلى الخلف ليغلق تحت العمل المشترك للوزن الذاتي وضغط التدفق العكسي (وقوة الزنبرك)، مما يمنع التدفق الخلفي.

بفضل الهيكل المدمج، ومقاومة التدفق المنخفض والختم الموثوق، تُستخدم هذه الصمامات على نطاق واسع في إمدادات المياه والصرف الصحي البلدية، والتدفئة والتهوية وتكييف الهواء (HVAC) في المباني الشاهقة، والصناعات البتروكيماوية، والطاقة، والأغذية والأدوية ذات متطلبات مقاومة عالية للتآكل. وهي مكونات رئيسية تضمن تدفق مستقر أحادي الاتجاه للوسائط المسببة للتآكل في خطوط الأنابيب العمودية. مع الأداء الممتاز، أصبحت صمامات الفحص العمودية المصنوعة من الفولاذ المقاوم للصدأ المكونات المفضلة لمنع التدفق العكسي في خطوط الأنابيب العمودية.

المعلمات التقنية الأساسية

مزايا المنتج الأساسية

تصميم مخصص عمودي، والقدرة على التكيف قوية

مصممة خصيصًا لخطوط الأنابيب الرأسية ذات مسار التدفق الرأسي واتجاه التثبيت، مما يحل صعوبات التثبيت في المساحات الضيقة، ومناسبة بشكل خاص للمباني الشاهقة وميزانين المعدات وغيرها من السيناريوهات المقيدة المساحة. يمكن مطابقة صمامات الفحص العمودية المصنوعة من الفولاذ المقاوم للصدأ مباشرة مع أنظمة الأنابيب العمودية المختلفة.

جميع مواد الفولاذ المقاوم للصدأ، مقاومة للتآكل ومتينة

يعتمد الفولاذ المقاوم للصدأ 304/316/316L ومواد ANSI المقابلة، مع مقاومة للتآكل، ومقاومة درجات الحرارة العالية ومقاومة التآكل. يمكن أن تعمل بثبات لفترة طويلة في الوسائط المسببة للتآكل مثل الماء المكلور والأحماض والقلويات، دون استبدال متكرر، مما يقلل من تكاليف الصيانة.

فتح وإغلاق حساس، منع التدفق العكسي بشكل موثوق

تضمن آلية التوجيه الدقيقة المدمجة رفع القرص دون انحراف. يمكن أن تكون استجابة الإغلاق بسرعة تصل إلى 0.2 ثانية، مما يمنع التدفق الخلفي المتوسط ​​بسرعة، ويحمي بشكل فعال المضخات والضواغط وغيرها من المعدات النهائية من تأثير المطرقة المائية وتجنب تلف المعدات.

متوافق مع المعايير المزدوجة، وعالمية واسعة

يتوافق مع معايير GB (سلسلة GB/T) وANSI (سلسلة API 594، ANSI)، ويتكيف بمرونة مع أنظمة أنابيب GB وANSI دون تعديلات إضافية، مما يقلل تكاليف الشراء والتركيب.

مواصفات متعددة متاحة لمختلف ظروف العمل

يتراوح القطر من DN15 إلى DN300 مع معدلات ضغط كاملة. يمكن اختيار نوع الختم والاتصال حسب الحاجة. النوع المحمّل بنابض مناسب لظروف التدفق المنخفض؛ النوع غير الزنبركي أكثر توفيرًا للطاقة، ويلبي متطلبات السيناريوهات المختلفة.

المواد المكونة والهيكل

المواد المكونة الأساسية

● الجسم / غطاء المحرك: GB 304/316/316L (GB/T 1220)، المواد المقابلة ANSI ASTM A182/A351، مختارة وفقًا لكثافة التآكل المتوسطة.

● القرص: نفس مادة الجسم + طبقة خارجية من سبائك الأقمار الصناعية (ختم صلب)، أو الفولاذ المقاوم للصدأ + حلقة ختم ناعمة PTFE (ختم ناعم)، مما يوازن بين أداء الختم والمتانة.

● آلية التوجيه: الفولاذ المقاوم للصدأ المطروق مثل الجسم؛ غلاف التوجيه مصنوع من سبيكة صلبة قائمة على الفولاذ المقاوم للصدأ، ومقاوم للتآكل والتآكل، مما يضمن الفتح/الإغلاق الدقيق دون انحراف.

● الزنبرك (اختياري): فولاذ زنبركي من الفولاذ المقاوم للصدأ 304/316/316L مع مرونة ثابتة، مناسب لمختلف ظروف التآكل ودرجات الحرارة.

● الأختام: حلقة معدنية من سبيكة Inconel لدرجات الحرارة المرتفعة؛ حلقة مطاطية من مادة PTFE/الإيثر المشبع بالفلور لدرجات الحرارة المتوسطة والمنخفضة؛ حشية ملفوفة حلزونية لختم الحافة، مما يضمن الختم الموثوق.

● البراغي / الصواميل: الفولاذ المقاوم للصدأ مثل الجسم، متوافق مع معايير GB/ANSI المقابلة، مما يضمن المقاومة الشاملة للتآكل وقوة الاتصال.

الميزات الهيكلية

هيكل رفع عمودي، مسار تدفق عمودي مستقيم، آلية توجيه دقيقة مدمجة. إغلاق اختياري بمساعدة الزنبرك لظروف التدفق المنخفض. اتصال مزدوج: ذات حواف / خيط داخلي، سهولة التجميع والتفكيك. هيكل عام مدمج مع شغل مساحة صغيرة. مع التصميم الهيكلي العلمي، توازن صمامات الفحص العمودية المصنوعة من الفولاذ المقاوم للصدأ بين التطبيق العملي والاستقرار.

معايير التصميم والتصنيع

إرشادات الاختيار

تأكيد التثبيت واتجاه التدفق

تأكد من تركيب خط أنابيب عمودي مع تدفق متوسط ​​عموديًا إلى الأعلى. يُحظر تمامًا التثبيت الأفقي أو المائل، وإلا فسيتسبب في فشل القرص وتسرب الختم. صمامات الفحص العمودية المصنوعة من الفولاذ المقاوم للصدأ مناسبة فقط للظروف الرأسية.

تطابق فئة القياسية والضغط

حدد PN/الفئة المقابلة وفقًا لنظام خطوط الأنابيب GB أو ANSI (على سبيل المثال GB PN16، ANSI Class150). تأكد من أن معدل الضغط يتطابق مع ضغط تصميم خط الأنابيب لتجنب تشغيل الضغط الزائد.

اختيار نوع الختم

ختم معدني صلب لدرجات الحرارة المرتفعة (> 200 درجة مئوية)، والوسائط التي تحتوي على جزيئات أو عالية التآكل. ختم ناعم لدرجات الحرارة المتوسطة والمنخفضة (أقل من 200 درجة مئوية) والوسائط النظيفة، مما يحقق تسربًا قريبًا من الصفر ليناسب خصائص الوسائط المختلفة.

مطابقة دقيقة للمواد

الفولاذ المقاوم للصدأ 304 للوسائط المسببة للتآكل العامة (الأحماض الضعيفة والقلويات والمياه المكلورة). الفولاذ المقاوم للصدأ 316 للوسائط المسببة للتآكل القوية (الأحماض والقلويات المركزة والوسائط المحتوية على الكبريت/الكلور). الفولاذ المقاوم للصدأ 316L لدرجة حرارة منخفضة للغاية أو ظروف تآكل قوية لضمان عمر الخدمة.

اختيار نوع الربيع مقابل غير الربيع

النوع المحمّل بنابض لظروف التدفق المنخفض والضغط المنخفض (الحد الأدنى غير الكافي لضغط الفتح)، بمساعدة الزنبرك لتحسين الموثوقية. النوع غير الزنبركي للتدفق والضغط الطبيعي، الفتح/الإغلاق بالضغط المتوسط ​​والجاذبية، وتوفير المزيد من الطاقة.

ملاحظات التشغيل والصيانة

1 ملاحظات التثبيت

● يتم التثبيت عموديًا بشكل صارم، وتأكد من أن اتجاه التدفق المتوسط ​​يتوافق مع علامة "السهم لأعلى" الموجودة على الجسم. يحظر التثبيت الأفقي أو المائل.

● قبل التثبيت، تحقق من تطابق طراز الصمام وفئة الضغط والمواد والقطر مع خط الأنابيب. افحص الجسم والقرص وآلية التوجيه بحثًا عن أي ضرر. ادفع القرص يدويًا لتأكيد الرفع المرن دون تشويش.

● احتفظ بمساحة الصيانة فوق الصمام لتفكيك غطاء المحرك لاحقًا، وإزالة القرص وآلية التوجيه.

2 الصيانة الروتينية

● فحص التوصيلات وختم غطاء المحرك بشكل منتظم أثناء التشغيل؛ تشديد البراغي أو استبدال الأختام في حالة التسرب.

● قم بتفكيك وتنظيف الشوائب والأوساخ الموجودة داخل الصمام بشكل دوري، والتحقق من مرونة آلية التوجيه. افحص مرونة الزنبرك بالنسبة للنوع المحمل بنابض واستبدله في الوقت المناسب إذا تم تخفيفه.

● قم بتشغيل الصمام العلوي ببطء لزيادة الضغط المتوسط ​​والتدفق تدريجيًا، مع تجنب تأثير الضغط العالي الفوري على القرص لمنع تلف المكونات.

3 أعد التشغيل بعد إيقاف التشغيل لفترة طويلة

قبل إعادة التشغيل، ادفع القرص يدويًا لتأكيد الفتح/الإغلاق المرن. تحقق من عدم وجود انسداد داخل الصمام. بعد التأكيد، أدخل الوسيط ببطء لتجنب تشويش المكونات مما يسبب فشل الختم أو أخطاء الفتح/الإغلاق.

مجالات التطبيق

مع المقاومة القوية للتآكل، والهيكل المدمج والفتح/الإغلاق الحساس، تُستخدم صمامات الفحص العمودية المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في أنظمة الأنابيب الرأسية للصناعات التالية:

● إمدادات المياه والصرف الصحي البلدية: خطوط أنابيب للوسائط المسببة للتآكل مثل المياه المكلورة والصرف الصحي، وخاصة أنابيب المياه العمودية في المباني الشاهقة.

● التدفئة والتهوية وتكييف الهواء (HVAC) في المباني الشاهقة: خطوط أنابيب عمودية لأنظمة تكييف الهواء والتدفئة، قابلة للتكيف بشكل كبير مع المساحات الضيقة.

● صناعة البتروكيماويات: خطوط الأنابيب المسببة للتآكل للوسائط الكيميائية، والوسائط المحتوية على الكبريت/الكلور، ومناسبة لظروف الضغط المنخفض إلى المتوسط.

● صناعة الطاقة: الأنظمة المساعدة لمحطات الطاقة، وخطوط أنابيب البخار، ومقاومة درجات الحرارة العالية، ومقاومة التآكل، ومستقرة في التشغيل.

● صناعة الأغذية والأدوية: خطوط أنابيب متوسطة قابلة للتآكل نظيفة، تلبي المتطلبات الصحية مع إحكام إغلاق موثوق وعدم وجود تسرب.
